从零开始的Bomb Lab

[!CAUTION]

本笔记仅供参考，请勿抄袭。

声明

本笔记的写作初衷在于，笔者在做Bomb Lab的时候受到Arthals学长很大启发，同时25Fall的计算机系统导论课程改制增加了10分的Lab测试（虽然往年的期中期末中也会有一两道Lab相关选择题，但分值不大）。故将心路历程写成此笔记，以便复习，并供后续选课同学参考。

Bomb Lab简要介绍

Bomb Lab是《计算机系统导论》课程的第2个Lab，对应教材第三章《程序的机器级表示》。该Lab旨在加强同学们阅读汇编代码的能力，以及训练同学们使用GDB调试工具。

在Bomb Lab中，需要拆除6个对应的二进制炸弹(即phase 1 $\sim$ phase 6)，每个炸弹都有一个密码，通过输出正确的密码来拆除炸弹。如果输入了错误的指令，炸弹就会爆炸，并向AutoLab网站发出信号，每次爆炸扣除本Lab的0.5分，扣除分数向下取整，上限为20分。也就是说，~~若只爆炸一次，仍然能得到满分的成绩~~。这个Lab的难度大致为中，笔者的耗时大概为8小时左右，而Secret Phase的耗时大概为 $8 \sim 10$ 小时。

值得一提的是，在25秋的Bomb Lab中，存在Secret Phase，完成这个Phase可以得到5分的加分(分数上限仍为100分)。笔者要在此声明，此Phase每位同学分到的类型可能不同(身边统计学证明)，网络辅助资料较少，以及它的难度远超前面的phase，且爆炸仍然扣分，因此只推荐学有余力或者想补救分数的同学尝试。

笔者于2025.12.14完成了Secret Phase，更新一下思路。

整个Lab的思路是，分析源码和二进制炸弹反汇编得出的汇编代码，并使用gdb工具进行调试以防止炸弹爆炸，从而得出正确答案。

在动手之前

GDB常用指令

看着CSAPP上3.10.2小节上一整页的GDB调试命令，可能会感到一头雾水，笔者在这里列出本Lab中常用的GDB命令：

指令	描述	使用方法
r	开始执行程序，直到下一个断点或程序结束	r
c	从当前位置继续执行程序，直到下一个断点或程序结束	c
b	在指定位置设置断点，运行时停止在该位置执行前	b *(phase_1+0x1d) / b phase_1
ni	执行下一条指令，但不进入函数内部	ni
si	执行下一条指令，如果是函数调用则进入函数	si
x	打印内存中的值	见下文
p	打印变量的值	见下文
layout asm	显示汇编代码视图	layout asm
layout regs	显示当前寄存器状态和它们的值	layout regs
q	退出GDB调试器	q
info address x	显示变量x的地址	info address x
command id	对标号为id的断点编程	commands id
j *(xx+num)	跳转到函数xx开头偏移num的位置，支持十进制和十六进制，跳转后立即开始执行	j *(xx+num)
i b	打印所有断点信息	i b/info breakpoints

有关p和x两条指令，几个常用示例如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19


p $rax  # 打印寄存器 rax 的值
p $rsp  # 打印栈指针的值
p/x $rsp  # 打印栈指针的值，以十六进制显示
p/d $rsp  # 打印栈指针的值，以十进制显示

x/2x $rsp  # 以十六进制格式查看栈指针 %rsp 指向的内存位置 M[%rsp] 开始的两个单位。
x/2d $rsp # 以十进制格式查看栈指针 %rsp 指向的内存位置 M[%rsp] 开始的两个单位。
x/2c $rsp # 以字符格式查看栈指针 %rsp 指向的内存位置 M[%rsp] 开始的两个单位。
x/s $rsp # 把栈指针指向的内存位置 M[%rsp] 当作 C 风格字符串来查看。

x/b $rsp # 检查栈指针指向的内存位置 M[%rsp] 开始的 1 字节。
x/h $rsp # 检查栈指针指向的内存位置 M[%rsp] 开始的 2 字节（半字）。
x/w $rsp # 检查栈指针指向的内存位置 M[%rsp] 开始的 4 字节（字）。
x/g $rsp # 检查栈指针指向的内存位置 M[%rsp] 开始的 8 字节（双字）。

info registers  # 打印所有寄存器的值
info breakpoints  # 打印所有断点的信息

delete breakpoints 1  # 删除第一个断点，可以简写为 d 1

这些命令在/后面的后缀(如2x、2d、s、g、20c)指定了查看内存的方式和数量，其规则如下：

第一个数字指定要查看的单位数量。
第二个字母指定单位类型和显示格式，其中：
- c/d/x分别代表字符/十进制/十六进制格式显示内存内容。
- s代表以字符串格式显示内存内容。
- b/h/w/g分别代表以1/2/4/8字节为单位显示内存内容。
- 当使用x/b、x/h、x/w、x/g时，单位会保留对应改变，直到你再次使用这些命令。

在这个Lab和接下来的Attack Lab中，打开终端，操作通常是

1
2
3
4


gdb bomb
b phase_x // 这条如果配置了.gdbinit文件就无须再输入
layout asm
layout regs

一些美化

由于该Lab以及第三个Lab(即Attack Lab)都需要阅读大量汇编代码，因此可以下载VsCode上的x86 and x86_64 Assembly拓展进行代码高亮，以获得更好的阅读体验。

安全化炸弹

强烈推荐想在Lab上做满分的同学阅读以下段落，而想挑战自己的同学就不推荐了。

事实上，安全化炸弹似乎有很多种方法，笔者在网络资料搜索以及浏览Arthals学长的博文时接触到至少三种，大致如下：

通过断网，或者使用-q命令，使炸弹在本地运行，而无法向远程服务器传输爆炸信号。
找到相关代码，再利用hexedit工具修改二进制码，替换条件跳转指令使用nop无义指令替换危险指令。
找到相关代码，再利用gdb工具为危险函数或者危险指令设置断点，并对于断点处进行编程，跳过危险指令或者修改寄存器的值来控制条件跳转，使得炸弹不会爆炸。

关于第一种方法，笔者要在此做几点说明：

如果使用断网方法，~~如果是使用CLAB的云服务器的同学，那就别想了~~。使用WSL或者虚拟机/双系统的同学，可能可以实现。
根据笔者查询的结果，似乎是能在CMU的原生Lab上实现，但是不保证PKU的魔改Lab不会在重新联网后向AutoLab网站发送爆炸信号。

相对地，第二种方法比第三种难度的操作难度大得多(其实是笔者太菜不会)，所以，何乐而不为呢？

于是，笔者在此仅介绍第三种方法。

第三种方法的原理是，在gdb中可以配置.gdbinit文件来设置gdb进入时的一些默认配置，这些指令每次运行时无需手动输入。

下面开始配置.gdbinit文件，前提是已经解压了从AutoLab上下载的Bomb压缩包。

在终端中运行以下代码：

1
2
3
4


cd ~\bomb xx // 注意换成你的bomb所在地址
touch .gdbinit // 创建当前目录下的.gdbinit文件
mkdir -p ~/.config/gdb // 创建 ./config/gdb 文件夹
echo "set auto-load safe-path" > ~/.config/gdb/gdbinit // 允许gdb预加载根目录下所有的文件

为了安全化炸弹，知己知彼，得先了解炸弹的爆炸逻辑。以phase_1为例，如下是笔者炸弹中的汇编代码：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11


0000000000001784 <phase_1>:
    1784:	f3 0f 1e fa          	endbr64
    1788:	48 83 ec 08          	sub    $0x8,%rsp
    178c:	48 8d 35 25 2a 00 00 	lea    0x2a25(%rip),%rsi        # 41b8 <_IO_stdin_used+0x1b8>
    1793:	e8 6d 05 00 00       	call   1d05 <strings_not_equal>
    1798:	85 c0                	test   %eax,%eax
    179a:	75 05                	jne    17a1 <phase_1+0x1d>
    179c:	48 83 c4 08          	add    $0x8,%rsp
    17a0:	c3                   	ret
    17a1:	e8 74 08 00 00       	call   201a <explode_bomb>
    17a6:	eb f4                	jmp    179c <phase_1+0x18>

可以大致发现，它在调用了strings_not_equal函数后，测试返回值%eax，若其为真则不进行条件跳转，若为假则跳转到17a1处调用explode_bomb函数。

再查询explode_bomb函数的源码：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30


000000000000201a <explode_bomb>:
    201a:	f3 0f 1e fa          	endbr64
    201e:	50                   	push   %rax
    201f:	58                   	pop    %rax
    2020:	48 83 ec 18          	sub    $0x18,%rsp
    2024:	64 48 8b 04 25 28 00 	mov    %fs:0x28,%rax
    202b:	00 00
    202d:	48 89 44 24 08       	mov    %rax,0x8(%rsp)
    2032:	31 c0                	xor    %eax,%eax
    2034:	48 8d 3d b9 25 00 00 	lea    0x25b9(%rip),%rdi        # 45f4 <transition_table+0x314>
    203b:	e8 30 f2 ff ff       	call   1270 <puts@plt>
    2040:	48 8d 3d b6 25 00 00 	lea    0x25b6(%rip),%rdi        # 45fd <transition_table+0x31d>
    2047:	e8 24 f2 ff ff       	call   1270 <puts@plt>
    204c:	c7 44 24 04 00 00 00 	movl   $0x0,0x4(%rsp)
    2053:	00
    2054:	48 8d 74 24 04       	lea    0x4(%rsp),%rsi
    2059:	bf 00 00 00 00       	mov    $0x0,%edi
    205e:	e8 55 fe ff ff       	call   1eb8 <send_msg>
    2063:	83 7c 24 04 01       	cmpl   $0x1,0x4(%rsp)
    2068:	74 20                	je     208a <explode_bomb+0x70>
    206a:	48 8d 35 3f 23 00 00 	lea    0x233f(%rip),%rsi        # 43b0 <transition_table+0xd0>
    2071:	bf 01 00 00 00       	mov    $0x1,%edi
    2076:	b8 00 00 00 00       	mov    $0x0,%eax
    207b:	e8 e0 f2 ff ff       	call   1360 <__printf_chk@plt>
    2080:	bf 08 00 00 00       	mov    $0x8,%edi
    2085:	e8 06 f3 ff ff       	call   1390 <exit@plt>
    208a:	48 8d 3d 67 23 00 00 	lea    0x2367(%rip),%rdi        # 43f8 <transition_table+0x118>
    2091:	e8 da f1 ff ff       	call   1270 <puts@plt>
    2096:	bf 08 00 00 00       	mov    $0x8,%edi
    209b:	e8 f0 f2 ff ff       	call   1390 <exit@plt>

可以观察到，一直值得注意的点是，它会调用send_msg函数，而这个函数因为源码较长就不在下面放出了。顾名思义，它是向远程评分系统传输信号的函数。

于是，只需在explode_bomb函数中设置断点，直接跳转使它不触发send_msg函数，并且能成功调用puts函数，这样能在不向远程传输爆炸信号的情况下打印出爆炸信息。

然后，打开.gdbinit文件，输入以下内容：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30


# ./gdbinit
# 设置默认文件输入，这样我们不必每次手动输入答案
set args psol.txt

# 可以为 explode_bomb 函数设置断点，这样我们就可以在爆炸之前打断程序的执行
# 但是由于其会打印输出信息，所以后面有更具有针对性的设置，跳过信息发送函数
# 所以这里就不再设置断点了
# b explode_bomb

# 为各个 phase 函数设置断点，用以观察其执行过程
# 如果你做完了某个 phase，可以将其注释掉，这样就不会再进入该 phase 了
b phase_1
b phase_2
b phase_3
b phase_4
b phase_5
b phase_6

# 以下代码务必保留!!!

# 为 explode_bomb 中触发 send_msg 函数的地方设置断点
b *(explode_bomb + 0x??)
# 为此断点编程
command
# 直接跳到 exit 退出函数处，跳过发送信息流程
j *(explode_bomb + 0x??)
end

# 炸弹已经安全化，可以放心地拆弹了，开始运行程序
r

由于每位同学的炸弹都不一样，因此知晓如何设置上面代码中的xx偏移量，对于每位同学来说都是十分重要的。

下面以笔者的炸弹代码为例：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30


000000000000201a <explode_bomb>:
    201a:	f3 0f 1e fa          	endbr64
    201e:	50                   	push   %rax
    201f:	58                   	pop    %rax
    2020:	48 83 ec 18          	sub    $0x18,%rsp
    2024:	64 48 8b 04 25 28 00 	mov    %fs:0x28,%rax
    202b:	00 00
    202d:	48 89 44 24 08       	mov    %rax,0x8(%rsp)
    2032:	31 c0                	xor    %eax,%eax
    2034:	48 8d 3d b9 25 00 00 	lea    0x25b9(%rip),%rdi        # 45f4 <transition_table+0x314>
    203b:	e8 30 f2 ff ff       	call   1270 <puts@plt>
    2040:	48 8d 3d b6 25 00 00 	lea    0x25b6(%rip),%rdi        # 45fd <transition_table+0x31d>
    2047:	e8 24 f2 ff ff       	call   1270 <puts@plt>
    204c:	c7 44 24 04 00 00 00 	movl   $0x0,0x4(%rsp)
    2053:	00
    2054:	48 8d 74 24 04       	lea    0x4(%rsp),%rsi
    2059:	bf 00 00 00 00       	mov    $0x0,%edi
    205e:	e8 55 fe ff ff       	call   1eb8 <send_msg>
    2063:	83 7c 24 04 01       	cmpl   $0x1,0x4(%rsp)
    2068:	74 20                	je     208a <explode_bomb+0x70>
    206a:	48 8d 35 3f 23 00 00 	lea    0x233f(%rip),%rsi        # 43b0 <transition_table+0xd0>
    2071:	bf 01 00 00 00       	mov    $0x1,%edi
    2076:	b8 00 00 00 00       	mov    $0x0,%eax
    207b:	e8 e0 f2 ff ff       	call   1360 <__printf_chk@plt>
    2080:	bf 08 00 00 00       	mov    $0x8,%edi
    2085:	e8 06 f3 ff ff       	call   1390 <exit@plt>
    208a:	48 8d 3d 67 23 00 00 	lea    0x2367(%rip),%rdi        # 43f8 <transition_table+0x118>
    2091:	e8 da f1 ff ff       	call   1270 <puts@plt>
    2096:	bf 08 00 00 00       	mov    $0x8,%edi
    209b:	e8 f0 f2 ff ff       	call   1390 <exit@plt>

explode_bomb函数的起始点是0x201a，而call <send_msg>指令的位置是0x205e，因此它的偏移量是0x44，在这里设置断点。

然后，执行跳转操作，使函数强制跳转到0x209b处，即call <exit>指令，强制退出。它相对于explode_bomb的偏移量为0x81。

于是，得到了笔者炸弹代码的安全化处理代码，即

1
2
3
4
5


b *(explode_bomb+0x44)
command
j *(explode_bomb+0x81)
end
r

之后，就可以在本地安全运行代码了。

值得一提的是，如果需要在DDL后再运行炸弹文件，比如笔者撰写这篇笔记时就在期中后，此时需要在.gdbinit中加上以上代码以跳过校验函数，否则会报错。

1
2
3
4
5
6
7


# 为校验函数设置断点
b phase_defused
# 为此断点编程
command
# 直接跳到返回语句处，跳过校验流程
jump *(phase_defused + 0x2A)
end

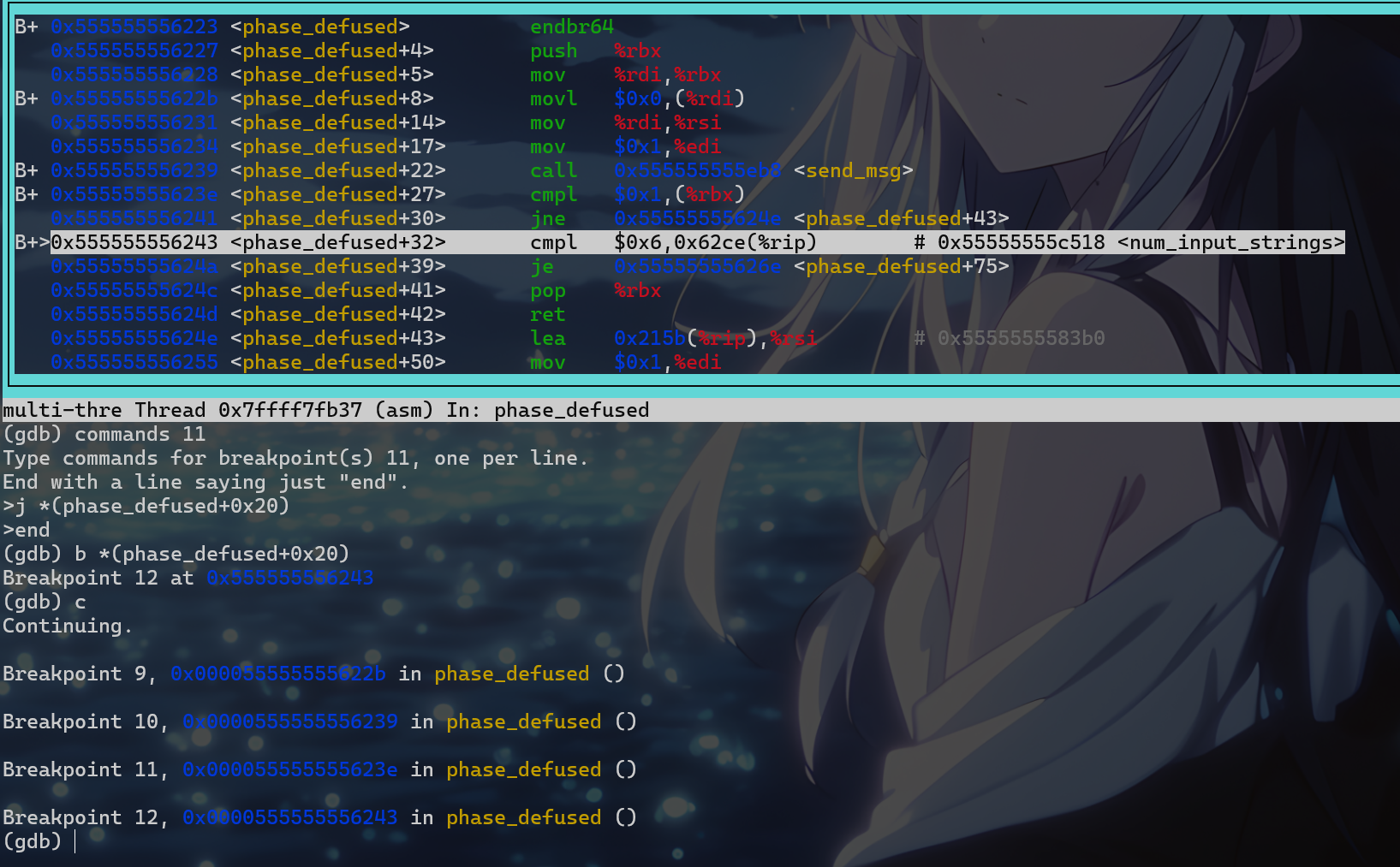

但是，对于已经过DDL的Secret Phase，就不能使用这种方法了，具体见下文Secret Phase/越过判定与信息传送函数一节。

开始动手！

首先，阅读bomb.c文件，以获取炸弹的基本信息。

这里琴酒先生(原生Lab为邪恶博士，感谢Arthals学长给柯南粉们的修改)认为一个Phase的炸弹很容易被拆除，于是发来了有六个Phase的炸弹。

在其中，有类似以下代码：

1
2
3
4


/* Hmm...  Six phases must be more secure than one phase! */
    input = read_line();             /* Get input                   */
    phase_1(input);                  /* Run the phase               */
    phase_defused(fp);                 /* Drat!  They figured it out!

这说明每次我们输入的字符串input会被作为传进的参数，拆弹的关键就在于找到正确的字符串。

于是，得到了拆弹的基本思路。

然后，运行objdump -d bomb > bomb.s指令，对二进制炸弹进行反汇编得到汇编代码bomb.s。

在介绍每个Phase的思路之前，笔者需要提醒你的是，bomb.s只是反汇编出的静态代码，它的指令地址可能会根据每次二进制炸弹bomb的运行变化，因此不要使用绝对地址。同时，正因为它不是运行主体，在它上面写注释是完全可行的。(笔者的惨痛教训：每次都截图下来在平板上手划，使得耗时大大增加)。

Phase 1

先阅读phase_1的源码：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11


0000000000001784 <phase_1>:
    1784:	f3 0f 1e fa          	endbr64 # 此Lab中无关，用于防止ROP攻击(下个Lab的重点)
    1788:	48 83 ec 08          	sub    $0x8,%rsp # %rsp分配8字节栈空间
    178c:	48 8d 35 25 2a 00 00 	lea    0x2a25(%rip),%rsi        # 41b8 <_IO_stdin_used+0x1b8> # 将内存中的某个字符串赋值给%rsi，第二个参数
    1793:	e8 6d 05 00 00       	call   1d05 <strings_not_equal> # 调用函数，判断是否为相等的字符串
    1798:	85 c0                	test   %eax,%eax # 检验返回值
    179a:	75 05                	jne    17a1 <phase_1+0x1d> # 若为假，跳转至爆炸
    179c:	48 83 c4 08          	add    $0x8,%rsp # 释放内存
    17a0:	c3                   	ret # 返回
    17a1:	e8 74 08 00 00       	call   201a <explode_bomb> # 爆炸
    17a6:	eb f4                	jmp    179c <phase_1+0x18>

了解了基本逻辑后，得到基本思路：在call <string_not_equal>之前设置断点，得到%rsi的具体值，即为答案。

首先，打开psol.txt文件，随便输入一行:

1

I love elaina.

然后运行以下指令：

1
2
3
4
5
6


gdb bomb
b *(phase_1+15)
layout asm
layout regs
c
x/s $rsi

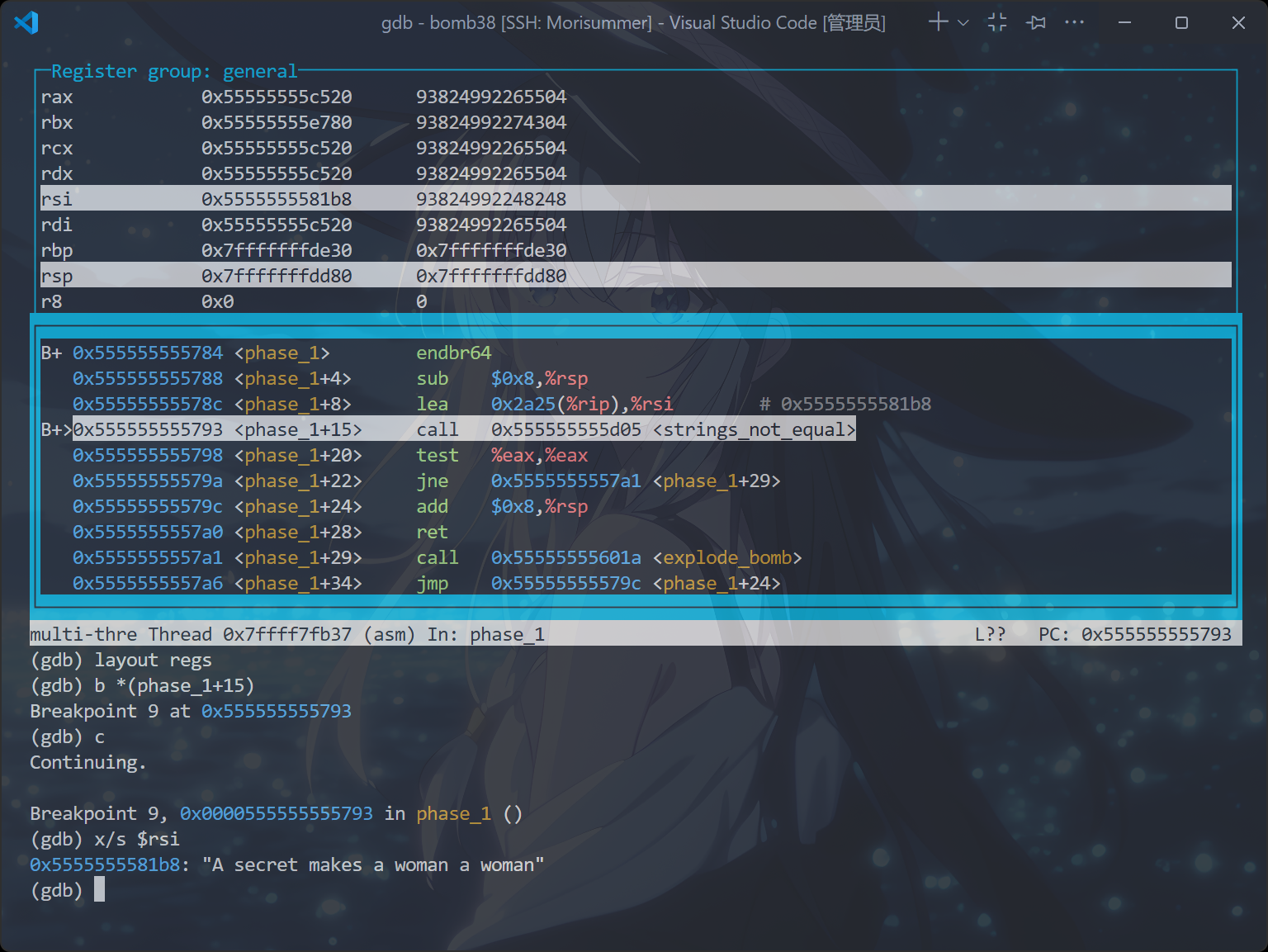

得到了以下输出：

得到答案为A secret makes a woman a woman。

~~感谢Arthals学长的修改，原句为酒厂成员贝尔摩德的著名语句~~

把这句话写到psol.txt的第一行，再次打开终端，运行以下指令：

1
2
3
4


gdb bomb
layout asm
layout regs
c

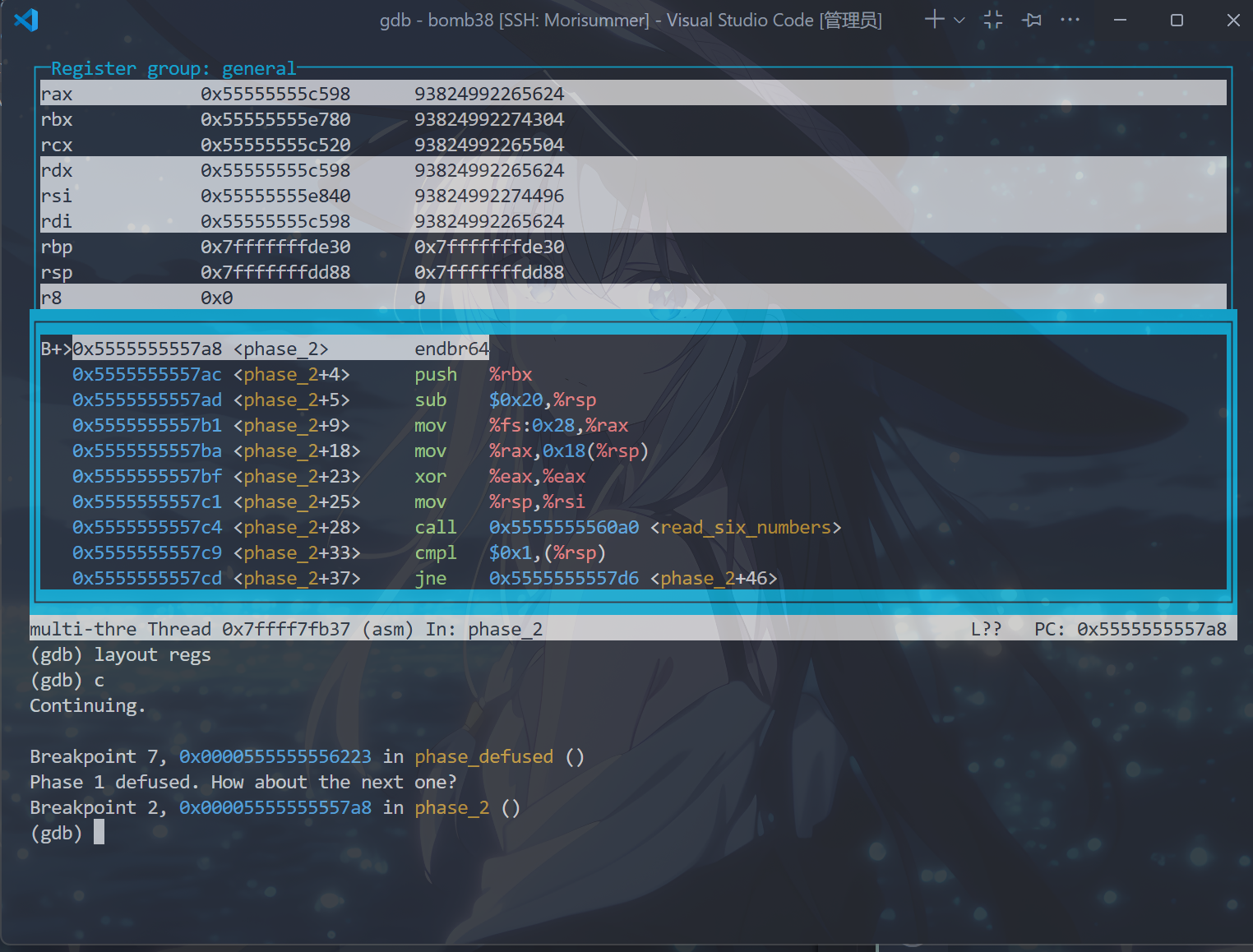

得到以下输出，表示已经完成了phase 1：

Phase 2

注释掉b phase_1，便于调试。

先阅读Phase_2的源码：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36


00000000000017a8 <phase_2>:
    17a8:	f3 0f 1e fa          	endbr64 # 防ROP攻击
    17ac:	53                   	push   %rbx # %rbx进栈
    17ad:	48 83 ec 20          	sub    $0x20,%rsp # 分配32个字节空间
    17b1:	64 48 8b 04 25 28 00 	mov    %fs:0x28,%rax # 取出金丝雀值
    17b8:	00 00
    17ba:	48 89 44 24 18       	mov    %rax,0x18(%rsp) # %rsp+24存放金丝雀值
    17bf:	31 c0                	xor    %eax,%eax # %eax置零
    17c1:	48 89 e6             	mov    %rsp,%rsi # %rsi=%rsp，当做输入地址传参
    17c4:	e8 d7 08 00 00       	call   20a0 <read_six_numbers> # 调用``read_six_numbers``，输入六个数
    17c9:	83 3c 24 01          	cmpl   $0x1,(%rsp) # 若(%rsp)!=1,跳转至爆炸
    17cd:	75 07                	jne    17d6 <phase_2+0x2e>
    17cf:	bb 01 00 00 00       	mov    $0x1,%ebx # %ebx=1
    17d4:	eb 0a                	jmp    17e0 <phase_2+0x38> # 跳转至(1)
    17d6:	e8 3f 08 00 00       	call   201a <explode_bomb> # 爆炸
    17db:	eb f2                	jmp    17cf <phase_2+0x27>
    17dd:	83 c3 01             	add    $0x1,%ebx # %ebx加1
    17e0:	83 fb 05             	cmp    $0x5,%ebx (1) # 若%ebx大于5，跳转到0x17fe处
    17e3:	7f 19                	jg     17fe <phase_2+0x56>
    17e5:	48 63 d3             	movslq %ebx,%rdx # %rdx=%ebx
    17e8:	8d 43 ff             	lea    -0x1(%rbx),%eax
    17eb:	48 98                	cltq # %eax自身拓展
    17ed:	8b 04 84             	mov    (%rsp,%rax,4),%eax # 取出第i个整数
    17f0:	01 c0                	add    %eax,%eax # %eax=2*%eax
    17f2:	39 04 94             	cmp    %eax,(%rsp,%rdx,4) # 若%eax!=第(i+1)个整数，跳转到爆炸
    17f5:	74 e6                	je     17dd <phase_2+0x35>
    17f7:	e8 1e 08 00 00       	call   201a <explode_bomb>
    17fc:	eb df                	jmp    17dd <phase_2+0x35> # 循环回跳
    17fe:	48 8b 44 24 18       	mov    0x18(%rsp),%rax # 被跳转出
    1803:	64 48 2b 04 25 28 00 	sub    %fs:0x28,%rax # 判断是否金丝雀值被破坏
    180a:	00 00
    180c:	75 06                	jne    1814 <phase_2+0x6c>
    180e:	48 83 c4 20          	add    $0x20,%rsp # 恢复空间
    1812:	5b                   	pop    %rbx # %rbx原值退出
    1813:	c3                   	ret # 返回
    1814:	e8 87 fa ff ff       	call   12a0 <__stack_chk_fail@plt>

于是，基本弄懂了这个函数的逻辑，用C代码写来就是：

1
2
3
4
5


int a[6];
if(a[0] != 1) bomb!
for(int i = 1;i <= 5;i++){
    if(a[i] != 2 * a[i - 1]) bomb!
}

其实%rsp+24存放金丝雀值已经很清楚了，输入六个int类型变量，然后从栈顶开始往高地址存储，刚好是24个字节。以防万一，阅读read_six_numbers函数，看看这六个数字的存储顺序。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20


00000000000020a0 <read_six_numbers>:
    20a0:	f3 0f 1e fa          	endbr64 # 防ROP攻击
    20a4:	48 83 ec 08          	sub    $0x8,%rsp # 栈顶分配8字节空间
    20a8:	48 89 f2             	mov    %rsi,%rdx # %rdx=%rsi(输入地址)
    20ab:	48 8d 4e 04          	lea    0x4(%rsi),%rcx # %rcx=%rsi+4
    20af:	48 8d 46 14          	lea    0x14(%rsi),%rax # %rax=%rsi+20
    20b3:	50                   	push   %rax # %rax进栈
    20b4:	48 8d 46 10          	lea    0x10(%rsi),%rax # %rax=%rsi+16
    20b8:	50                   	push   %rax # %rax进栈
    20b9:	4c 8d 4e 0c          	lea    0xc(%rsi),%r9 # %r9=%rsi+12
    20bd:	4c 8d 46 08          	lea    0x8(%rsi),%r8 # %r8=%rsi+8
    20c1:	48 8d 35 4c 25 00 00 	lea    0x254c(%rip),%rsi        # 4614 <transition_table+0x334> # %rsi=当前指令指针地址
    20c8:	b8 00 00 00 00       	mov    $0x0,%eax # %rax=0
    20cd:	e8 6e f2 ff ff       	call   1340 <__isoc99_sscanf@plt> # 调用sscanf函数
    20d2:	48 83 c4 10          	add    $0x10,%rsp # 栈空间恢复
    20d6:	83 f8 05             	cmp    $0x5,%eax # 若%eax<=5,即输入数字数目小于等于5，跳转到爆炸
    20d9:	7e 05                	jle    20e0 <read_six_numbers+0x40>
    20db:	48 83 c4 08          	add    $0x8,%rsp # 恢复栈空间
    20df:	c3                   	ret # 返回
    20e0:	e8 35 ff ff ff       	call   201a <explode_bomb>

再看一下sccanf函数的签名：

1

int sscanf(const char *str, const char *format, ...);

str：要读取的字符串
format：指定输入格式控制
...：可变数量的额外参数
返回值：读入的参数个数

观察到前六个参数对应的寄存器名字都在read_six_numbers中出现了，同时它们在栈中是向上存储的。

结合前面提出的思路，得到答案：

1 2 4 8 16 32

把它写到psol.txt的第二行，打开终端，运行以下指令：

1
2
3
4


gdb bomb
layout asm
layout regs
c

得到以下输出，表示已经完成了phase 2：

Phase 3

注释掉b phase_2，便于调试。

先阅读Phase_3的源码：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59


0000000000001819 <phase_3>:
    1819:	f3 0f 1e fa          	endbr64 # 防ROP攻击
    181d:	48 83 ec 18          	sub    $0x18,%rsp # %rsp分配24字节空间
    1821:	64 48 8b 04 25 28 00 	mov    %fs:0x28,%rax # %rax=金丝雀值
    1828:	00 00
    182a:	48 89 44 24 08       	mov    %rax,0x8(%rsp) # 金丝雀值存放到%rsp+8处
    182f:	31 c0                	xor    %eax,%eax # %eax置零
    1831:	48 8d 4c 24 04       	lea    0x4(%rsp),%rcx # %rcx=%rsp+4
    1836:	48 89 e2             	mov    %rsp,%rdx # %rdx=%rsp
    1839:	48 8d 35 e0 2d 00 00 	lea    0x2de0(%rip),%rsi        # 4620 <transition_table+0x340> # 将内存中的某个值赋给%rsi，第二个参数
    1840:	e8 fb fa ff ff       	call   1340 <__isoc99_sscanf@plt> # 输入
    1845:	83 f8 01             	cmp    $0x1,%eax # 若%eax<=1,跳转爆炸
    1848:	7e 1e                	jle    1868 <phase_3+0x4f>
    184a:	83 3c 24 07          	cmpl   $0x7,(%rsp) # 若(%rsp)大于7，跳转爆炸
    184e:	0f 87 8d 00 00 00    	ja     18e1 <phase_3+0xc8>
    1854:	8b 04 24             	mov    (%rsp),%eax # %eax=(%rsp)
    1857:	48 8d 15 42 2a 00 00 	lea    0x2a42(%rip),%rdx        # 42a0 <_IO_stdin_used+0x2a0> # 相对PC进行引用，存入%rdx
    185e:	48 63 04 82          	movslq (%rdx,%rax,4),%rax # %rax=%rdx，偏移%rax*4位
    1862:	48 01 d0             	add    %rdx,%rax # %rax+=%rdx
    1865:	3e ff e0             	notrack jmp *%rax # 跳转
    1868:	e8 ad 07 00 00       	call   201a <explode_bomb>
    186d:	eb db                	jmp    184a <phase_3+0x31>
    186f:	8b 44 24 04          	mov    0x4(%rsp),%eax # $eax=(%rsp+4)
    1873:	05 63 01 00 00       	add    $0x163,%eax # %eax+=355
    1878:	3d 46 01 00 00       	cmp    $0x146,%eax # 若%eax!=326
    187d:	75 71                	jne    18f0 <phase_3+0xd7> # 爆炸
    187f:	48 8b 44 24 08       	mov    0x8(%rsp),%rax
    1884:	64 48 2b 04 25 28 00 	sub    %fs:0x28,%rax # 检验金丝雀值是否变动
    188b:	00 00
    188d:	75 68                	jne    18f7 <phase_3+0xde>
    188f:	48 83 c4 18          	add    $0x18,%rsp # %rsp释放内存
    1893:	c3                   	ret    # 返回
    1894:	8b 44 24 04          	mov    0x4(%rsp),%eax # %eax=(%rsp+4)
    1898:	05 53 01 00 00       	add    $0x153,%eax # %eax+=339
    189d:	eb d9                	jmp    1878 <phase_3+0x5f> # 跳转
    189f:	8b 44 24 04          	mov    0x4(%rsp),%eax # %eax=(%rsp+4)
    18a3:	05 d1 02 00 00       	add    $0x2d1,%eax # %eax+=721
    18a8:	eb ce                	jmp    1878 <phase_3+0x5f> # 跳转
    18aa:	8b 44 24 04          	mov    0x4(%rsp),%eax # %eax=(%rsp+4)
    18ae:	05 6a 01 00 00       	add    $0x16a,%eax # %eax+=362
    18b3:	eb c3                	jmp    1878 <phase_3+0x5f> # 跳转
    18b5:	8b 44 24 04          	mov    0x4(%rsp),%eax # %eax=(%rsp+4)
    18b9:	05 0e 02 00 00       	add    $0x20e,%eax # %eax+=526
    18be:	eb b8                	jmp    1878 <phase_3+0x5f> # 跳转
    18c0:	8b 44 24 04          	mov    0x4(%rsp),%eax # %eax=(%rsp+4)
    18c4:	05 e9 01 00 00       	add    $0x1e9,%eax # %eax+=489
    18c9:	eb ad                	jmp    1878 <phase_3+0x5f> # 跳转
    18cb:	8b 44 24 04          	mov    0x4(%rsp),%eax # %eax=(%rsp+4)
    18cf:	05 a3 00 00 00       	add    $0xa3,%eax # %eax+=163
    18d4:	eb a2                	jmp    1878 <phase_3+0x5f> # 跳转
    18d6:	8b 44 24 04          	mov    0x4(%rsp),%eax # %eax=(%rsp+4)
    18da:	05 d7 00 00 00       	add    $0xd7,%eax # %eax+=215
    18df:	eb 97                	jmp    1878 <phase_3+0x5f> # 跳转
    18e1:	e8 34 07 00 00       	call   201a <explode_bomb> #
    18e6:	bf ff ff ff ff       	mov    $0xffffffff,%edi
    18eb:	e8 a0 fa ff ff       	call   1390 <exit@plt>
    18f0:	e8 25 07 00 00       	call   201a <explode_bomb>
    18f5:	eb 88                	jmp    187f <phase_3+0x66>
    18f7:	e8 a4 f9 ff ff       	call   12a0 <__stack_chk_fail@plt>

乍一看很吓人，但是注意到这两句：

1
2


185e:	48 63 04 82          	movslq (%rdx,%rax,4),%rax
1865:	3e ff e0             	notrack jmp *%rax

间接跳转吗，有点意思，在哪见过它？

好像只在switch语句的章节见过，而且这两行的形式确实很像跳转表！

可以观察到，在这个函数中仍然存在sscanf函数。

运行以下指令，看看它输入了什么：

1
2
3
4
5
6


gdb bomb
layout asm
layout regs
b *(phase_3+39)
c
x/s $rsi

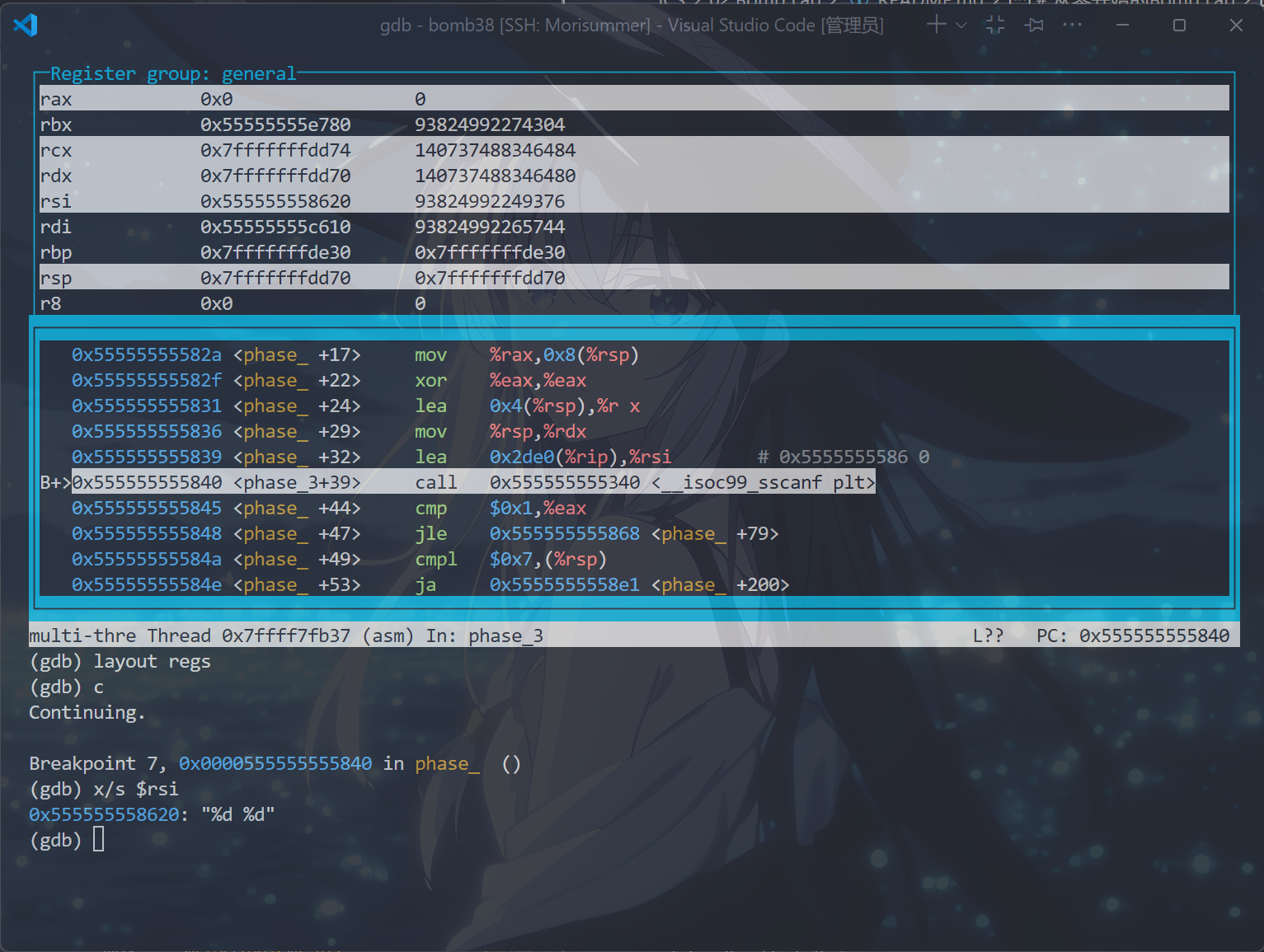

程序显示，正好是两个整数，并且与%rsp+8存金丝雀值相符合！

回想phase_2中讲过的sscanf函数逻辑，则第一个参数存放在%rsp，第二个参数存放在%rsp+4处。

同时，观察汇编代码，发现把第一个参数与7比较，若大于7则跳转default分支，即爆炸。

因此，我们不妨假设第一个参数为6，然后观察代码跳转到何处。

在psol.txt的第三行写下以下参数：

6 142

然后，在跳转前打下断点，打开终端，运行以下指令：

1
2
3
4
5


gdb bomb
b *(phase_3+76)
layout asm
layout regs
ni

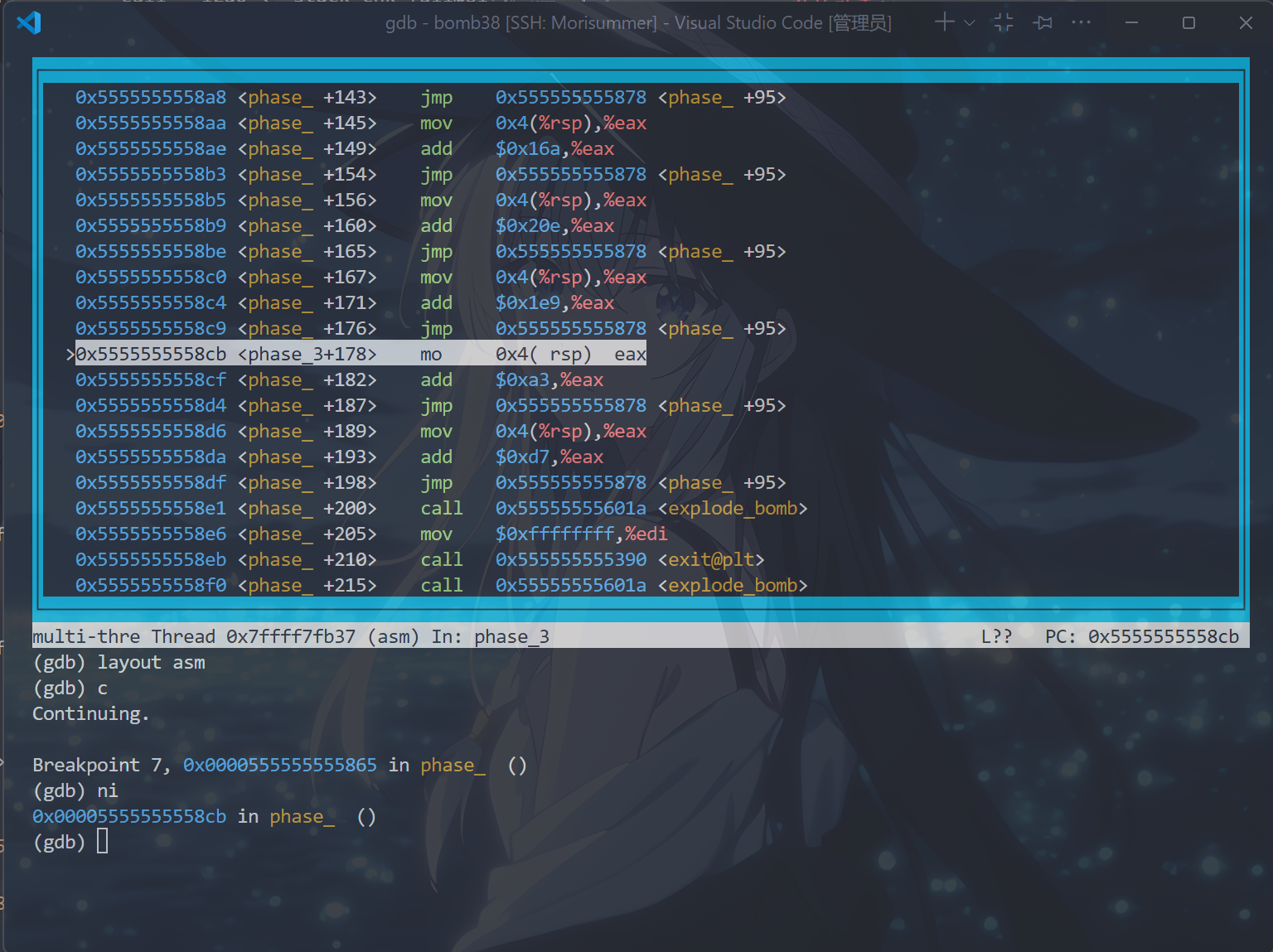

发现它跳转到了phase_3+178，即代码中的18cf处：

再回到代码，看出它大概的C语言逻辑：

1
2


int result = x + 163;
if(x != 326) bomb!

于是求得 x = 163。

刚发现笔者第一次做的时候用的第一参数不是6，于是有另一组答案4,-200。

将新找出的答案写到psol.txt的第三行，运行以下指令：

1
2
3
4


gdb bomb
layout asm
layout regs
c

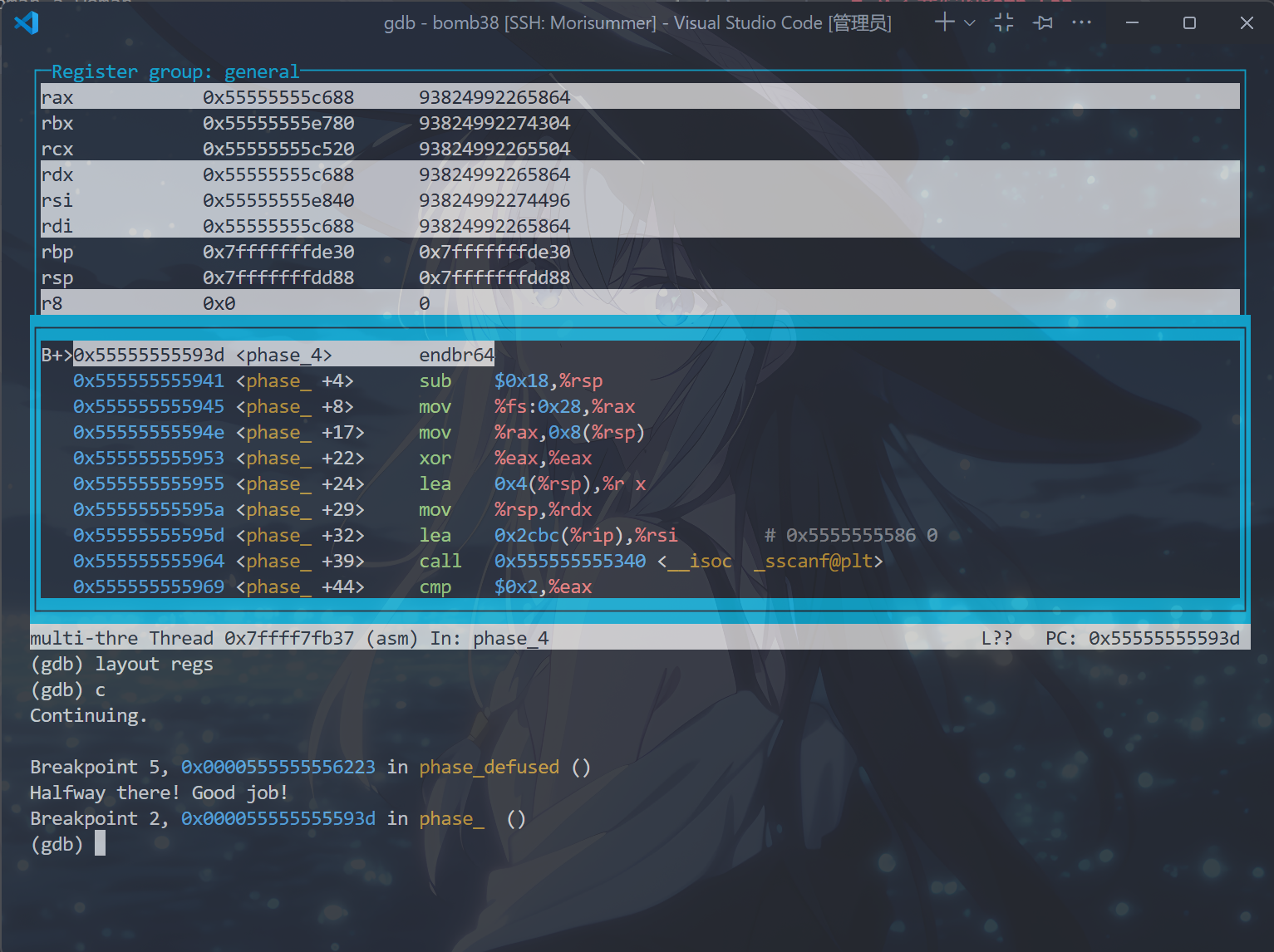

得到以下输出，表示已经完成了phase 3：

Phase 4

注释掉b phase_3，便于调试。

先阅读phase_4的源码：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35


000000000000193d <phase_4>:
    193d:	f3 0f 1e fa          	endbr64 # 防ROP攻击
    1941:	48 83 ec 18          	sub    $0x18,%rsp # %rsp分配24个字节空间
    1945:	64 48 8b 04 25 28 00 	mov    %fs:0x28,%rax # %rax=金丝雀值
    194c:	00 00
    194e:	48 89 44 24 08       	mov    %rax,0x8(%rsp) # 金丝雀值存放在(%rsp+8)处
    1953:	31 c0                	xor    %eax,%eax # %eax置零
    1955:	48 8d 4c 24 04       	lea    0x4(%rsp),%rcx # %rcx=(%rsp+4)
    195a:	48 89 e2             	mov    %rsp,%rdx # %rdx=(%rsp+4)
    195d:	48 8d 35 bc 2c 00 00 	lea    0x2cbc(%rip),%rsi        # 4620 <transition_table+0x340> # 将内存中的某个值赋给%rsi，第二个参数
    1964:	e8 d7 f9 ff ff       	call   1340 <__isoc99_sscanf@plt> # 调用输入函数
    1969:	83 f8 02             	cmp    $0x2,%eax # 若%eax!=2，跳转爆炸
    196c:	75 0c                	jne    197a <phase_4+0x3d>
    196e:	8b 04 24             	mov    (%rsp),%eax # %eax=(%rsp)
    1971:	85 c0                	test   %eax,%eax # 若%eax<0，跳转爆炸
    1973:	78 05                	js     197a <phase_4+0x3d>
    1975:	83 f8 0e             	cmp    $0xe,%eax # 若%eax>14，不跳转导致爆炸
    1978:	7e 05                	jle    197f <phase_4+0x42>
    197a:	e8 9b 06 00 00       	call   201a <explode_bomb>
    197f:	ba 0e 00 00 00       	mov    $0xe,%edx # %edx=14
    1984:	be 00 00 00 00       	mov    $0x0,%esi # %esi=0
    1989:	8b 3c 24             	mov    (%rsp),%edi # %edi=(%rsp)
    198c:	e8 6b ff ff ff       	call   18fc <func4> # 调用func4
    1991:	83 f8 06             	cmp    $0x6,%eax # 若%eax!=0，跳转爆炸
    1994:	75 07                	jne    199d <phase_4+0x60>
    1996:	83 7c 24 04 06       	cmpl   $0x6,0x4(%rsp) # 若(%rsp+4)!=6,不跳转导致爆炸
    199b:	74 05                	je     19a2 <phase_4+0x65>
    199d:	e8 78 06 00 00       	call   201a <explode_bomb>
    19a2:	48 8b 44 24 08       	mov    0x8(%rsp),%rax # 检验金丝雀值
    19a7:	64 48 2b 04 25 28 00 	sub    %fs:0x28,%rax
    19ae:	00 00
    19b0:	75 05                	jne    19b7 <phase_4+0x7a>
    19b2:	48 83 c4 18          	add    $0x18,%rsp # 释放空间
    19b6:	c3                   	ret # 返回
    19b7:	e8 e4 f8 ff ff       	call   12a0 <__stack_chk_fail@plt>

阅读完上面的源码，结合sscanf函数的原理，按照相同的检查方法，发现需要输入两个整数，同时第一个整数必须是 $0 \sim 14$ 之间的整数。

同时，注意到以下语句：

1
2
3
4


1991:	83 f8 06             	cmp    $0x6,%eax # 若%eax!=0，跳转爆炸
1994:	75 07                	jne    199d <phase_4+0x60>
1996:	83 7c 24 04 06       	cmpl   $0x6,0x4(%rsp) # 若(%rsp+4)!=6,不跳转导致爆炸
199b:	74 05                	je     19a2 <phase_4+0x65>

确定以下条件，即第二个输入数为6，并且func4的返回值要为6。

阅读func4的源码：

传入的参数为%edi=(%rsp),%esi=0,%edx=14

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24


00000000000018fc <func4>:
    18fc:	f3 0f 1e fa          	endbr64 # 防ROP攻击
    1900:	48 83 ec 08          	sub    $0x8,%rsp # %rsp分配8个字节空间
    1904:	89 d1                	mov    %edx,%ecx # %ecx=%edx
    1906:	29 f1                	sub    %esi,%ecx # %ecx-=%esi
    1908:	89 c8                	mov    %ecx,%eax # %eax=$ecx
    190a:	c1 e8 1f             	shr    $0x1f,%eax #
    190d:	01 c8                	add    %ecx,%eax # %eax+=%ecx
    190f:	d1 f8                	sar    $1,%eax # %eax=%eax/2
    1911:	01 f0                	add    %esi,%eax # %eax+=%esi
    1913:	39 f8                	cmp    %edi,%eax # 若%eax>%edi,跳转；若%eax<%edi，跳转
    1915:	7f 0c                	jg     1923 <func4+0x27>
    1917:	7c 16                	jl     192f <func4+0x33>
    1919:	b8 00 00 00 00       	mov    $0x0,%eax # %eax=0
    191e:	48 83 c4 08          	add    $0x8,%rsp # 恢复栈位
    1922:	c3                   	ret # 返回
    1923:	8d 50 ff             	lea    -0x1(%rax),%edx # %edx=%rax-1
    1926:	e8 d1 ff ff ff       	call   18fc <func4> #递归调用func4
    192b:	01 c0                	add    %eax,%eax # %eax=%eax*2
    192d:	eb ef                	jmp    191e <func4+0x22> # 跳转到返回
    192f:	8d 70 01             	lea    0x1(%rax),%esi # %esi=%rax+1
    1932:	e8 c5 ff ff ff       	call   18fc <func4> # 递归调用func4
    1937:	8d 44 00 01          	lea    0x1(%rax,%rax,1),%eax # %eax=2*%rax+1
    193b:	eb e1                	jmp    191e <func4+0x22> # 跳转到返回

阅读这段代码，大致能给出以下递归结构：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14


int func4(int x, int y, int z){
    int res = z - y;
    res = res >> 31; // 此处为逻辑右移
    res += (z - y);
    res = res >> 1; // 此处为算术右移
    res += y;
    if(x < res){
        return 2 * func4(x, y, res - 1);
    }
    else if(x > res){
        return 2 * func4(x, res + 1, z) + 1;
    }
    return 0;
}

于是，只需解出使这个函数返回值为6的第一个参数值即可。

计算得出x = 6，于是得出答案：

6 6

将答案写到psol.txt的第四行，打开终端，运行以下指令：

1
2
3
4


gdb bomb
layout asm
layout regs
c

得到以下输出，表示已经完成了phase 4：

Phase 5

注释掉b phase_5，便于调试。

先阅读phase_5的源码：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26


00000000000019bc <phase_5>:
    19bc:	f3 0f 1e fa          	endbr64 # 防ROP攻击
    19c0:	53                   	push   %rbx # %rbx进栈
    19c1:	48 89 fb             	mov    %rdi,%rbx # %rbx=%rdi
    19c4:	e8 24 03 00 00       	call   1ced <string_length> # 调用<string_length>函数
    19c9:	83 f8 04             	cmp    $0x4,%eax # 如果%eax不为4则跳转爆炸
    19cc:	75 0c                	jne    19da <phase_5+0x1e>
    19ce:	b9 01 00 00 00       	mov    $0x1,%ecx # %ecx=1
    19d3:	b8 00 00 00 00       	mov    $0x0,%eax # %eax=1
    19d8:	eb 1f                	jmp    19f9 <phase_5+0x3d> # 跳转
    19da:	e8 3b 06 00 00       	call   201a <explode_bomb>
    19df:	eb ed                	jmp    19ce <phase_5+0x12>
    19e1:	48 63 d0             	movslq %eax,%rdx # %rdx=%eax
    19e4:	0f b6 14 13          	movzbl (%rbx,%rdx,1),%edx # %edx=%rbx+%rdx
    19e8:	83 e2 07             	and    $0x7,%edx # %edx=%edx&7
    19eb:	48 8d 35 ce 28 00 00 	lea    0x28ce(%rip),%rsi        # 42c0 <array.0> # 把%rsi设为某个地址
    19f2:	0f af 0c 96          	imul   (%rsi,%rdx,4),%ecx # %ecx*=(%rsi+4*%rdx)
    19f6:	83 c0 01             	add    $0x1,%eax # %eax++
    19f9:	83 f8 03             	cmp    $0x3,%eax # 若%eax<=3则跳转
    19fc:	7e e3                	jle    19e1 <phase_5+0x25>
    19fe:	81 f9 20 01 00 00    	cmp    $0x120,%ecx # %ecx!=120，则跳转爆炸
    1a04:	75 02                	jne    1a08 <phase_5+0x4c>
    1a06:	5b                   	pop    %rbx # %rbx恢复原值
    1a07:	c3                   	ret # 退出
    1a08:	e8 0d 06 00 00       	call   201a <explode_bomb>
    1a0d:	eb f7                	jmp    1a06 <phase_5+0x4a>

给代码打上注释后，会发现此题并没有前面所用的sscanf函数，但是通过下面这两行判断应该输入一个长度为4的字符串：

1
2
3


19c4:	e8 24 03 00 00       	call   1ced <string_length> # 调用<string_length>函数
19c9:	83 f8 04             	cmp    $0x4,%eax # 如果%eax不为4则跳转爆炸
19cc:	75 0c                	jne    19da <phase_5+0x1e>

同时，由代码可知，这个字符串被保存在%rdi中。

当读取了字符串长度并判断成功后，%eax被置零，同时后续跳转后有个判断%eax是否小于等于3的函数，很容易判断出这是个循环结构。

最终的成功条件为%ecx == 288，而与%ecx相关的仅有这一句imul (%rsi,%rdx,4),%ecx。

此时要研究的就是，乘上去的到底是什么？

1
2
3


19e1:	48 63 d0             	movslq %eax,%rdx # %rdx=%eax
19e4:	0f b6 14 13          	movzbl (%rbx,%rdx,1),%edx # %edx=%rbx+%rdx
19e8:	83 e2 07             	and    $0x7,%edx # %edx=%edx&7

由于初始时，%rbx就用于存放字符串的开头%rdi，因此这里就是取出第i个字符给%edx，然后再令%edx = %edx & 7。

通过反汇编得出的注释，知道了%rsi这里被赋为一个数组的开头，而这个数组由于使用 $0 \sim 7$ 的偏移量(见%rdx的取值范围)，因此它必然是含8个元素的数组。

先在psol.txt文件的第五行随便输入四个字符的字符串，如GGGG。

使用GDB工具看看这个数组是啥：

1
2
3
4
5
6


gdb bomb
b *(phase_5+54)
layout asm
layout regs
c
x/8d $rsi

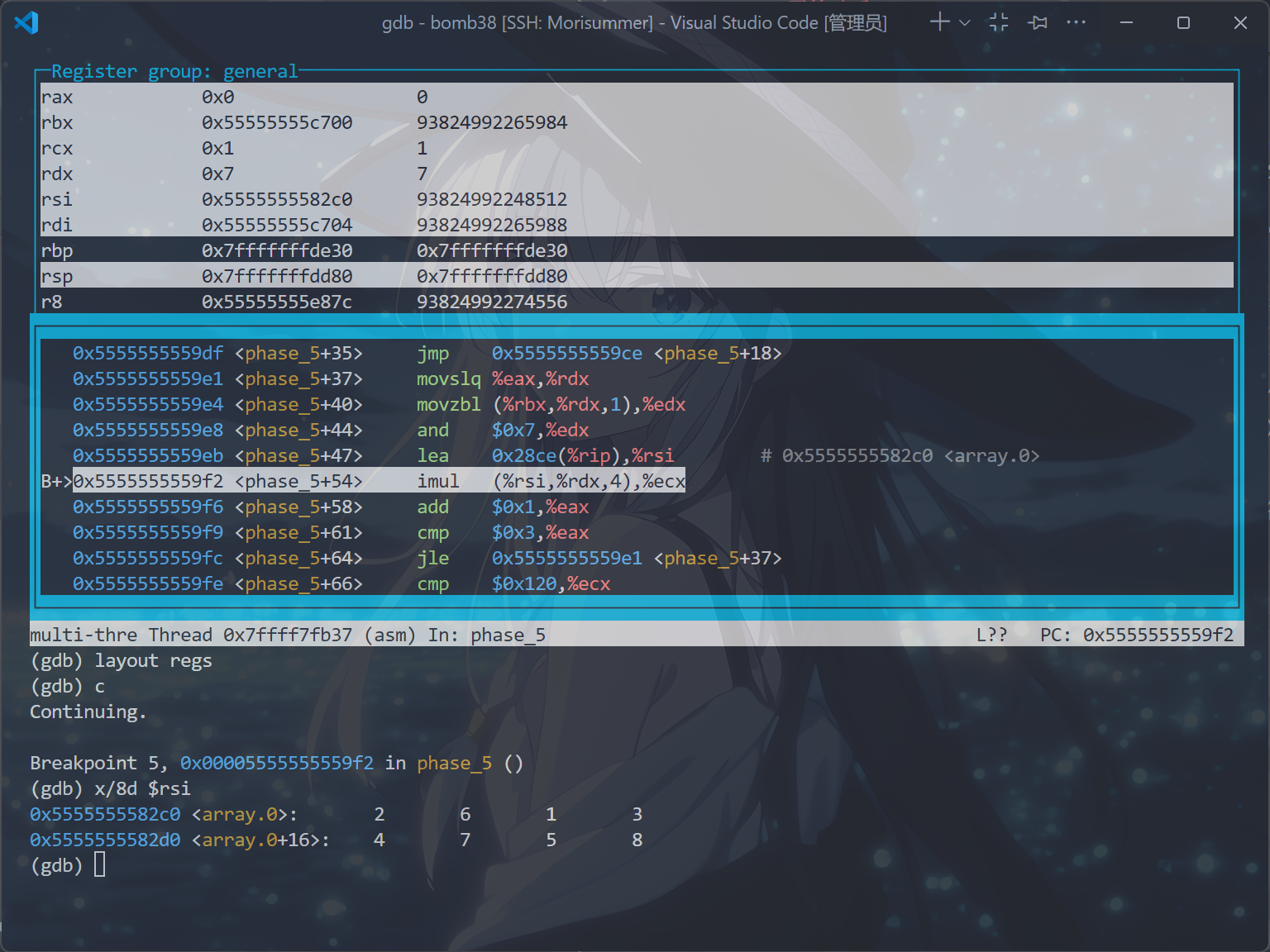

得到以下结果：

也就得到了，这个数组的各个元素的值。

那么，题意也就一目了然了。对于第i次循环 ( $0 \leq i \leq 3$ )，取出第i个字符，取它的低3位作为偏移量，所取出的数组元素之乘积需要为288。

找出一张ASCIL码表，笔者选取的答案为：CCDG。

将psol.txt的第五行替换为答案，打开终端，运行以下命令：

1
2
3
4


gdb bomb
layout asm
layout regs
c

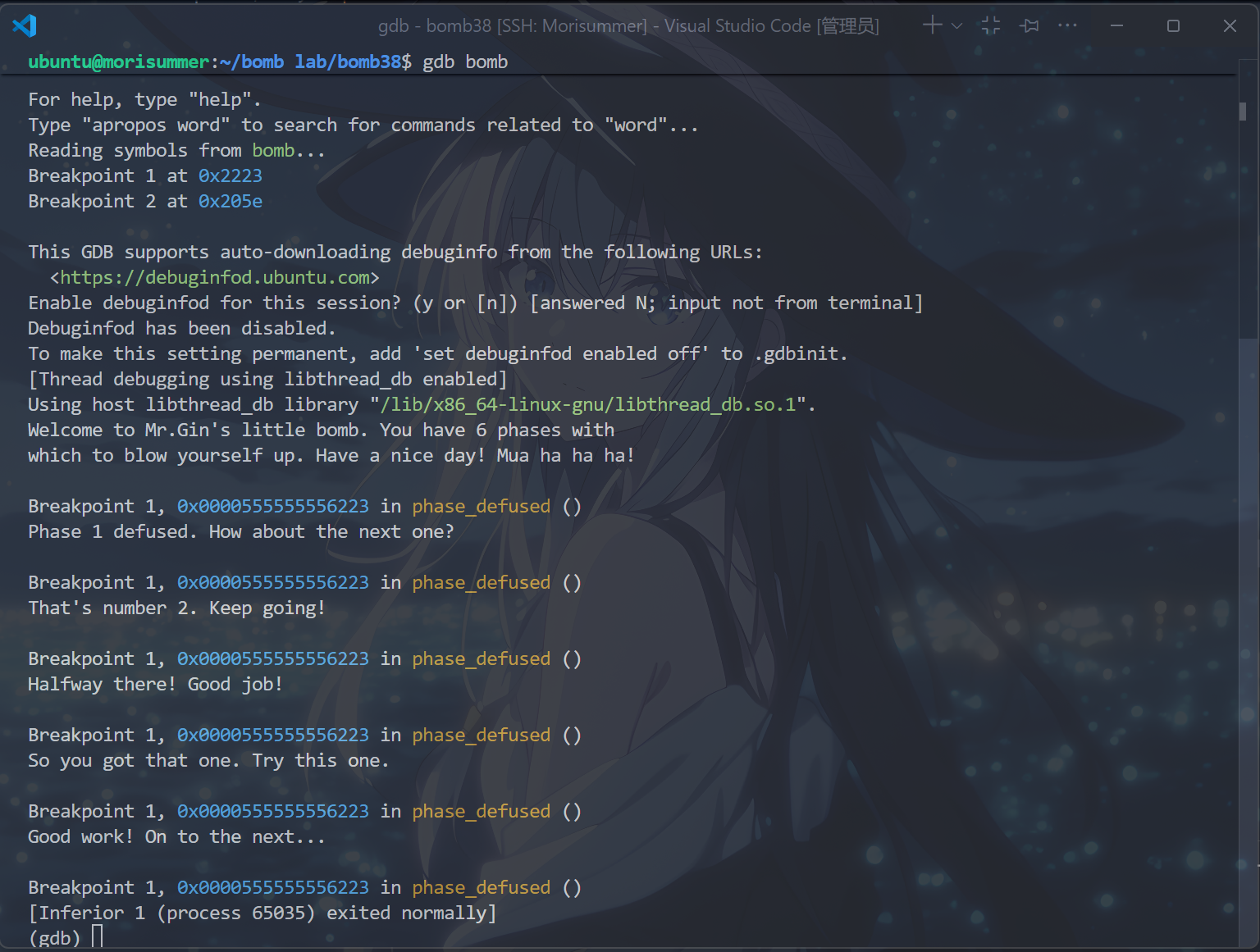

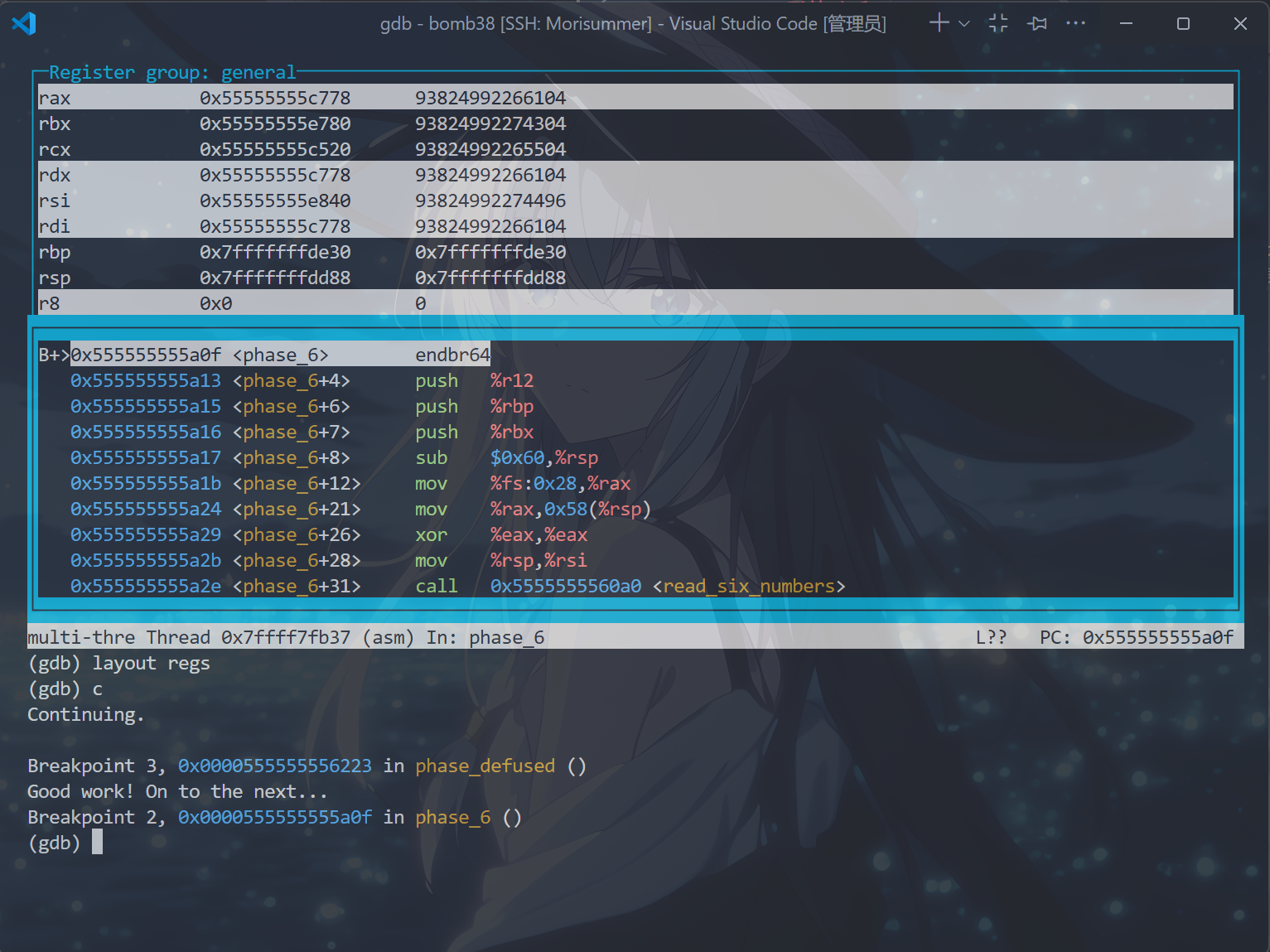

得到以下输出，表示已经完成了phase 5:

Phase 6

注释掉b phase_6，便于调试。

先阅读phase_6的源码：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86


0000000000001a0f <phase_6>:
    1a0f:	f3 0f 1e fa          	endbr64 # 防ROP攻击
    1a13:	41 54                	push   %r12 # %r12进栈
    1a15:	55                   	push   %rbp # %rbp进栈
    1a16:	53                   	push   %rbx # %rbx进栈
    1a17:	48 83 ec 60          	sub    $0x60,%rsp # %rsp分配96个字节空间
    1a1b:	64 48 8b 04 25 28 00 	mov    %fs:0x28,%rax # %rax赋值为金丝雀值
    1a22:	00 00
    1a24:	48 89 44 24 58       	mov    %rax,0x58(%rsp) # 金丝雀值存放于%rsp+88处
    1a29:	31 c0                	xor    %eax,%eax # %eax=0
    1a2b:	48 89 e6             	mov    %rsp,%rsi # %rsi=%rsp
    1a2e:	e8 6d 06 00 00       	call   20a0 <read_six_numbers> # 调用<read_six_numbers>函数
    1a33:	bd 00 00 00 00       	mov    $0x0,%ebp # %ebp=0
    1a38:	eb 27                	jmp    1a61 <phase_6+0x52> # 跳转
    1a3a:	e8 db 05 00 00       	call   201a <explode_bomb>
    1a3f:	eb 33                	jmp    1a74 <phase_6+0x65>
    1a41:	83 c3 01             	add    $0x1,%ebx # %ebx++
    1a44:	83 fb 05             	cmp    $0x5,%ebx # %ebx>5，则跳转
    1a47:	7f 15                	jg     1a5e <phase_6+0x4f>
    1a49:	48 63 c5             	movslq %ebp,%rax # %rax=%ebp
    1a4c:	48 63 d3             	movslq %ebx,%rdx # %ebx=%rdx
    1a4f:	8b 3c 94             	mov    (%rsp,%rdx,4),%edi # %edi=(%rsp+4*%rdx)
    1a52:	39 3c 84             	cmp    %edi,(%rsp,%rax,4) # 若%edi==(%rsp+%rax*4)，则不跳转导致爆炸
    1a55:	75 ea                	jne    1a41 <phase_6+0x32>
    1a57:	e8 be 05 00 00       	call   201a <explode_bomb>
    1a5c:	eb e3                	jmp    1a41 <phase_6+0x32>
    1a5e:	44 89 e5             	mov    %r12d,%ebp # %r12d=%ebp
    1a61:	83 fd 05             	cmp    $0x5,%ebp # 若%ebp大于5跳转
    1a64:	7f 17                	jg     1a7d <phase_6+0x6e>
    1a66:	48 63 c5             	movslq %ebp,%rax # %rax=%ebp
    1a69:	8b 04 84             	mov    (%rsp,%rax,4),%eax # %eax=(%rsp+%rax*4)
    1a6c:	83 e8 01             	sub    $0x1,%eax # %eax-=1
    1a6f:	83 f8 05             	cmp    $0x5,%eax # 若%eax>5，跳转爆炸
    1a72:	77 c6                	ja     1a3a <phase_6+0x2b>
    1a74:	44 8d 65 01          	lea    0x1(%rbp),%r12d # %r12d=(%rbp+1)
    1a78:	44 89 e3             	mov    %r12d,%ebx # %ebx=%r12d
    1a7b:	eb c7                	jmp    1a44 <phase_6+0x35> 跳转
    1a7d:	be 00 00 00 00       	mov    $0x0,%esi # %esi=0
    1a82:	eb 17                	jmp    1a9b <phase_6+0x8c> # 跳转
    1a84:	48 8b 52 08          	mov    0x8(%rdx),%rdx # %rdx=(%rdx+8)
    1a88:	83 c0 01             	add    $0x1,%eax # %eax++
    1a8b:	48 63 ce             	movslq %esi,%rcx # %rcx=%esi
    1a8e:	39 04 8c             	cmp    %eax,(%rsp,%rcx,4) 若
    1a91:	7f f1                	jg     1a84 <phase_6+0x75>
    1a93:	48 89 54 cc 20       	mov    %rdx,0x20(%rsp,%rcx,8)
    1a98:	83 c6 01             	add    $0x1,%esi # %esi++
    1a9b:	83 fe 05             	cmp    $0x5,%esi # 若%esi>5，出循环
    1a9e:	7f 0e                	jg     1aae <phase_6+0x9f>
    1aa0:	b8 01 00 00 00       	mov    $0x1,%eax # %eax=1
    1aa5:	48 8d 15 a4 65 00 00 	lea    0x65a4(%rip),%rdx        # 8050 <node1> # %rdx被设为某个地址
    1aac:	eb dd                	jmp    1a8b <phase_6+0x7c> # 跳转
    1aae:	48 8b 5c 24 20       	mov    0x20(%rsp),%rbx # %rbx=(%rsp+32)
    1ab3:	48 89 d9             	mov    %rbx,%rcx # %rcx=%rbx
    1ab6:	b8 01 00 00 00       	mov    $0x1,%eax # %eax=1
    1abb:	eb 12                	jmp    1acf <phase_6+0xc0> 跳转
    1abd:	48 63 d0             	movslq %eax,%rdx # %rdx=%eax
    1ac0:	48 8b 54 d4 20       	mov    0x20(%rsp,%rdx,8),%rdx # %rdx=(%rsp+%rdx*8)
    1ac5:	48 89 51 08          	mov    %rdx,0x8(%rcx) # (%rcx+8)=%rdx
    1ac9:	83 c0 01             	add    $0x1,%eax # %eax=1
    1acc:	48 89 d1             	mov    %rdx,%rcx # %rcx=%rdx
    1acf:	83 f8 05             	cmp    $0x5,%eax # 若%eax<=5，跳转，否则出循环
    1ad2:	7e e9                	jle    1abd <phase_6+0xae>
    1ad4:	48 c7 41 08 00 00 00 	movq   $0x0,0x8(%rcx) # (%rcx+8)=0
    1adb:	00
    1adc:	bd 00 00 00 00       	mov    $0x0,%ebp # %ebp=0
    1ae1:	eb 07                	jmp    1aea <phase_6+0xdb> # 跳转
    1ae3:	48 8b 5b 08          	mov    0x8(%rbx),%rbx # %rbx=(%rbx+8)
    1ae7:	83 c5 01             	add    $0x1,%ebp # %ebp++
    1aea:	83 fd 04             	cmp    $0x4,%ebp # 若%ebp大于4，即跳转到退出步骤
    1aed:	7f 11                	jg     1b00 <phase_6+0xf1>
    1aef:	48 8b 43 08          	mov    0x8(%rbx),%rax # %rax=(%rbx+8)
    1af3:	8b 00                	mov    (%rax),%eax # %eax=(%rax)
    1af5:	39 03                	cmp    %eax,(%rbx) 若(%rbx)>%eax，则不跳转导致爆炸
    1af7:	7e ea                	jle    1ae3 <phase_6+0xd4>
    1af9:	e8 1c 05 00 00       	call   201a <explode_bomb>
    1afe:	eb e3                	jmp    1ae3 <phase_6+0xd4>
    1b00:	48 8b 44 24 58       	mov    0x58(%rsp),%rax # 金丝雀值检验
    1b05:	64 48 2b 04 25 28 00 	sub    %fs:0x28,%rax
    1b0c:	00 00
    1b0e:	75 09                	jne    1b19 <phase_6+0x10a>
    1b10:	48 83 c4 60          	add    $0x60,%rsp # %rsp恢复空间
    1b14:	5b                   	pop    %rbx # %rbx恢复原值
    1b15:	5d                   	pop    %rbp # %rbp恢复原值
    1b16:	41 5c                	pop    %r12 # %r12恢复原值
    1b18:	c3                   	ret # 退出
    1b19:	e8 82 f7 ff ff       	call   12a0 <__stack_chk_fail@plt>

显然是长得可怕，笔者第二次做还是觉得这样。

加上注释后，显得好一些了。难点就是在于循环多，以及常用的不常用的寄存器名称都来了。

不过，有一些老朋友，比如<read_six_numbers>函数，就表示需要读进六个整数，并且将它们存放在%rsp ~ %rsp+24中。

去掉保存金丝雀值等等无用部分，得到以下核心代码：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64


    1a33:	bd 00 00 00 00       	mov    $0x0,%ebp # %ebp=0
    1a38:	eb 27                	jmp    1a61 <phase_6+0x52> # 跳转
    1a3a:	e8 db 05 00 00       	call   201a <explode_bomb>
    1a3f:	eb 33                	jmp    1a74 <phase_6+0x65>
    1a41:	83 c3 01             	add    $0x1,%ebx # %ebx++
    1a44:	83 fb 05             	cmp    $0x5,%ebx # %ebx>5，则跳转
    1a47:	7f 15                	jg     1a5e <phase_6+0x4f>
    1a49:	48 63 c5             	movslq %ebp,%rax # %rax=%ebp
    1a4c:	48 63 d3             	movslq %ebx,%rdx # %ebx=%rdx
    1a4f:	8b 3c 94             	mov    (%rsp,%rdx,4),%edi # %edi=(%rsp+4*%rdx)
    1a52:	39 3c 84             	cmp    %edi,(%rsp,%rax,4) # 若%edi==(%rsp+%rax*4)，则不跳转导致爆炸
    1a55:	75 ea                	jne    1a41 <phase_6+0x32>
    1a57:	e8 be 05 00 00       	call   201a <explode_bomb>
    1a5c:	eb e3                	jmp    1a41 <phase_6+0x32>
    1a5e:	44 89 e5             	mov    %r12d,%ebp # %r12d=%ebp
    1a61:	83 fd 05             	cmp    $0x5,%ebp # 若%ebp大于5跳转
    1a64:	7f 17                	jg     1a7d <phase_6+0x6e>
    1a66:	48 63 c5             	movslq %ebp,%rax # %rax=%ebp
    1a69:	8b 04 84             	mov    (%rsp,%rax,4),%eax # %eax=(%rsp+%rax*4)
    1a6c:	83 e8 01             	sub    $0x1,%eax # %eax-=1
    1a6f:	83 f8 05             	cmp    $0x5,%eax # 若%eax>5，跳转爆炸
    1a72:	77 c6                	ja     1a3a <phase_6+0x2b>
    1a74:	44 8d 65 01          	lea    0x1(%rbp),%r12d # %r12d=(%rbp+1)
    1a78:	44 89 e3             	mov    %r12d,%ebx # %ebx=%r12d
    1a7b:	eb c7                	jmp    1a44 <phase_6+0x35> 跳转
    1a7d:	be 00 00 00 00       	mov    $0x0,%esi # %esi=0
    1a82:	eb 17                	jmp    1a9b <phase_6+0x8c> # 跳转
    1a84:	48 8b 52 08          	mov    0x8(%rdx),%rdx # %rdx=(%rdx+8)
    1a88:	83 c0 01             	add    $0x1,%eax # %eax++
    1a8b:	48 63 ce             	movslq %esi,%rcx # %rcx=%esi
    1a8e:	39 04 8c             	cmp    %eax,(%rsp,%rcx,4) # 若eax>(rsp+rcx*4),则跳转
    1a91:	7f f1                	jg     1a84 <phase_6+0x75>
    1a93:	48 89 54 cc 20       	mov    %rdx,0x20(%rsp,%rcx,8)
    1a98:	83 c6 01             	add    $0x1,%esi # %esi++
    1a9b:	83 fe 05             	cmp    $0x5,%esi # 若%esi>5，出循环
    1a9e:	7f 0e                	jg     1aae <phase_6+0x9f>
    1aa0:	b8 01 00 00 00       	mov    $0x1,%eax # %eax=1
    1aa5:	48 8d 15 a4 65 00 00 	lea    0x65a4(%rip),%rdx        # 8050 <node1> # %rdx被设为某个地址
    1aac:	eb dd                	jmp    1a8b <phase_6+0x7c> # 跳转
    1aae:	48 8b 5c 24 20       	mov    0x20(%rsp),%rbx # %rbx=(%rsp+32)
    1ab3:	48 89 d9             	mov    %rbx,%rcx # %rcx=%rbx
    1ab6:	b8 01 00 00 00       	mov    $0x1,%eax # %eax=1
    1abb:	eb 12                	jmp    1acf <phase_6+0xc0> 跳转
    1abd:	48 63 d0             	movslq %eax,%rdx # %rdx=%eax
    1ac0:	48 8b 54 d4 20       	mov    0x20(%rsp,%rdx,8),%rdx # %rdx=(%rsp+%rdx*8)
    1ac5:	48 89 51 08          	mov    %rdx,0x8(%rcx) # (%rcx+8)=%rdx
    1ac9:	83 c0 01             	add    $0x1,%eax # %eax=1
    1acc:	48 89 d1             	mov    %rdx,%rcx # %rcx=%rdx
    1acf:	83 f8 05             	cmp    $0x5,%eax # 若%eax<=5，跳转，否则出循环
    1ad2:	7e e9                	jle    1abd <phase_6+0xae>
    1ad4:	48 c7 41 08 00 00 00 	movq   $0x0,0x8(%rcx) # (%rcx+8)=0
    1adb:	00
    1adc:	bd 00 00 00 00       	mov    $0x0,%ebp # %ebp=0
    1ae1:	eb 07                	jmp    1aea <phase_6+0xdb> # 跳转
    1ae3:	48 8b 5b 08          	mov    0x8(%rbx),%rbx # %rbx=(%rbx+8)
    1ae7:	83 c5 01             	add    $0x1,%ebp # %ebp++
    1aea:	83 fd 04             	cmp    $0x4,%ebp # 若%ebp大于4，即跳转到退出步骤
    1aed:	7f 11                	jg     1b00 <phase_6+0xf1>
    1aef:	48 8b 43 08          	mov    0x8(%rbx),%rax # %rax=(%rbx+8)
    1af3:	8b 00                	mov    (%rax),%eax # %eax=(%rax)
    1af5:	39 03                	cmp    %eax,(%rbx) 若(%rbx)>%eax，则不跳转导致爆炸
    1af7:	7e ea                	jle    1ae3 <phase_6+0xd4>
    1af9:	e8 1c 05 00 00       	call   201a <explode_bomb>
    1afe:	eb e3                	jmp    1ae3 <phase_6+0xd4>

来理一理逻辑吧！做完这个就大功告成啦！

函数首先进入一个循环，写成C代码大概如下

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13


for(int ebp = 0;ebp <= 5;ebp++){
    rax = ebp;
    eax = rsp + rax*4; // 即eax = 第ebp个参数
    eax--;
    if(eax > 5) boom!
    for(int ebx = rbp + 1;ebx <= 5; ebx++){
        rax = ebp;
        rdx = ebx;
        edi = rsp + 4 * rdx; // 也就是将第(ebp+1)个参数加载到edi
        if(edi == rsp + rax * 4) boom! // 若第ebp个参数等于第(ebx)个参数，爆炸
        ebx++;
    }
}

它的作用是，首先确保输进去的每个数都是小于等于6的，同时验证输入的参数中没有相等的数。

接着往下看，函数跳出循环到1a7d处。写成C代码大概如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11


for(int esi=0;esi<=5;esi++){
    eax=1;
    rdx=?;
    rcx=esi;
    while((rsp+rcx*4)>eax){
        rdx=(rdx+8);
        eax++;
        rcx=esi;
    }
    (rsp+32+rcx*8)=rdx;
}

目前还无法弄清楚这个函数的功能，但是注意到一个很扎眼的点，就是1aa5这一行，从反汇编的注释得出一个<node1>，非常像是链表或者二叉树这样的数据结构，而且前者的可能性极大。

同时，如果确认其是链表，那么rdx=(rdx+8)操作无疑就是node=node->next;的代码，而此时一个节点所占空间就是16个字节，一切就迎刃而解了。

先在psol.txt的第六行随便写下符合上述要求的数字，如1 2 3 4 5 6。

运行以下指令，看看<node1>到底是个啥：

1
2
3
4
5
6


gdb bomb
b *(phase_6+157)
layout asm
layout regs
c
x/24x $rdx // 如上文分析，打印96个字节的值。

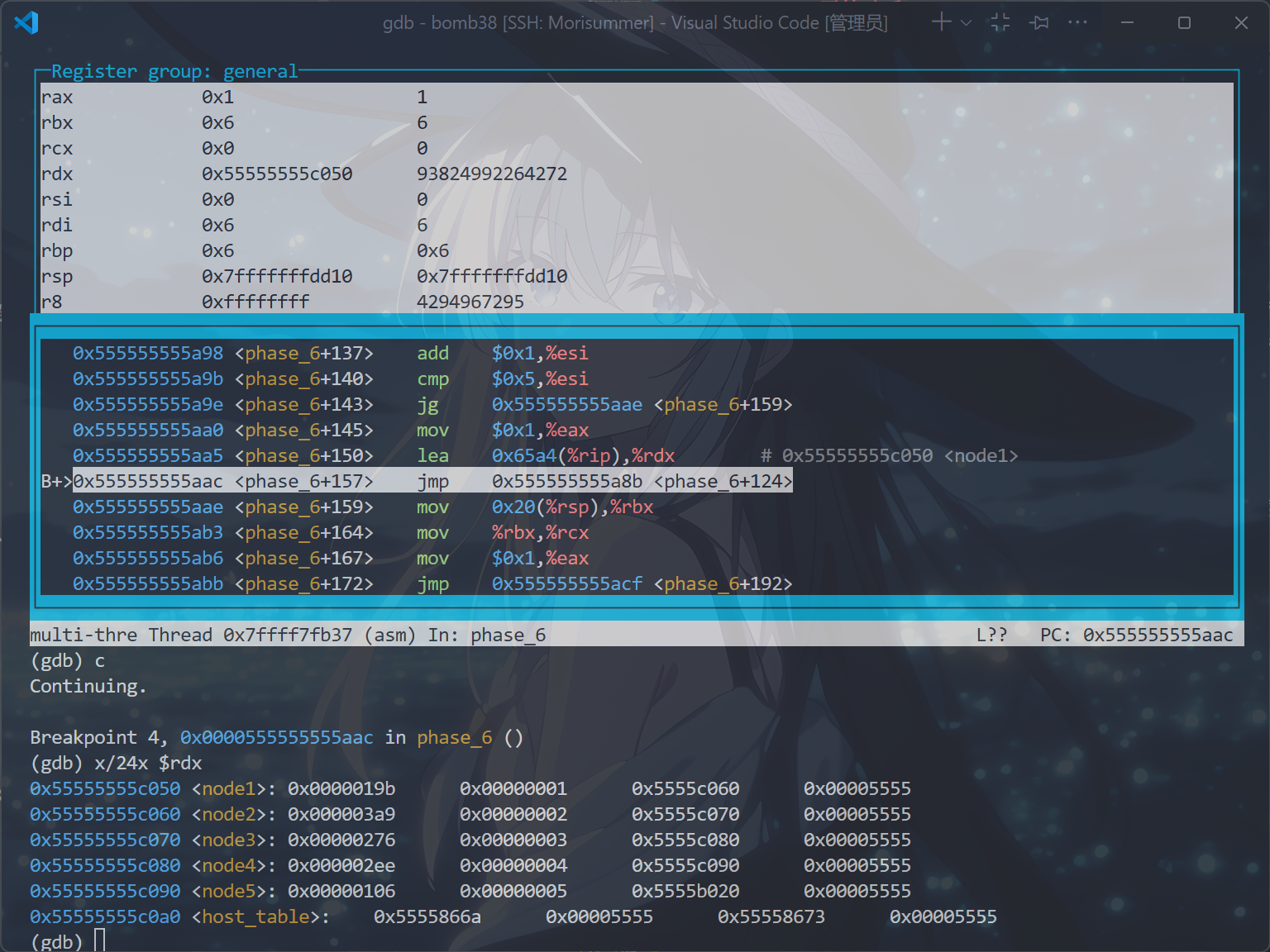

得到以下输出：

一个令人疑惑的点是，为什么只有五个节点？

分析每个节点的结构，由于x86-64的体系结构中，数据按照小端法存储，因此每个节点的结构大致为

1
2
3
4
5


struct node{
    int val;
    int key;
    node* next;
}

而由此推出，node6的地址为0x000055555555b020。

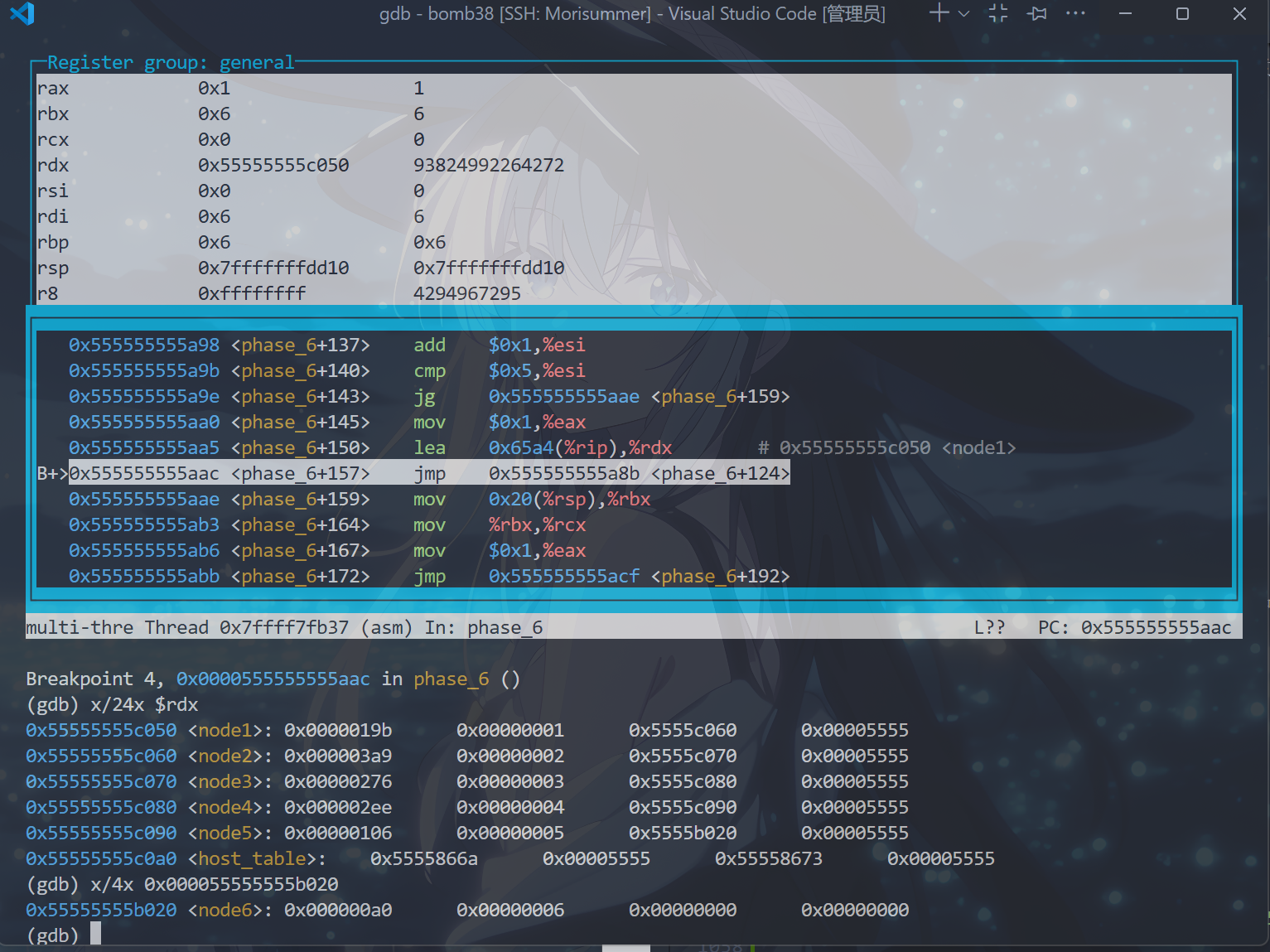

运行x/4x 0x000055555555，得到以下输出：

于是就能确认这个数据结构是链表，同时可以补全上述代码：

1
2
3
4
5
6
7
8
9


for(int esi = 0;esi <= 5;esi++){
    eax = 1;
    rdx = node1;
    while((rsp + esi * 4) > eax){
        rdx = rdx->next;
        eax++;
    }
    (rsp + 32 + esi*8)=rdx;
}

它的作用是，对于第i个输入的参数nums[i]，将node[nums[i]]的指针存在rsp + 32 + 8 * i的位置。

再往下看，写出大概的C代码：

1
2
3
4
5
6
7
8


rbx = (rsp + 32);
rcx = rbx;
for(int eax = 1;eax <= 5;eax++){
    rdx = eax;
    rdx = (rsp + rdx * 8 + 32);
    (rcx + 8) = rdx;
    rcx = rdx;
}

它的作用是，对于 $i \in [1,5],$ ，将上个循环中重排后的这些链表连接起来。

最后，看下最后一个循环，写出大概的C代码：

1
2
3
4
5
6
7


(rcx+8)=0;
for(int ebp=0;ebp<=4;ebp++){
    rax = (rbx + 8);
    eax = rax;
    if((rbx) > eax) boom!
    rbx = (rbx + 8);
}

再次由于x86-64架构的小端法存储特点，得到它的大致含义，如果node[i].val > node[i+1].val，就发生爆炸。

结合上述所有条件，得出答案为：

6 5 1 3 4 2

将psol.txt的第六行替换为答案，注释掉b phase_6，打开终端，运行以下命令：

1
2
3
4


gdb bomb
layout asm
layout regs
c

此时的psol.txt应该是这样的：

1
2
3
4
5
6
7


A secret makes a woman a woman
1 2 4 8 16 32
6 163
6 6
CCDG
6 5 1 3 4 2
I love elaina.

得到以下输出，表示已经完成了phase 6:

此处因为给phase_defused打了断点，因此无法显示最后的成功语句，DDL内是可以的。

于是，完成了ICS的第二个Lab，Congratulations!

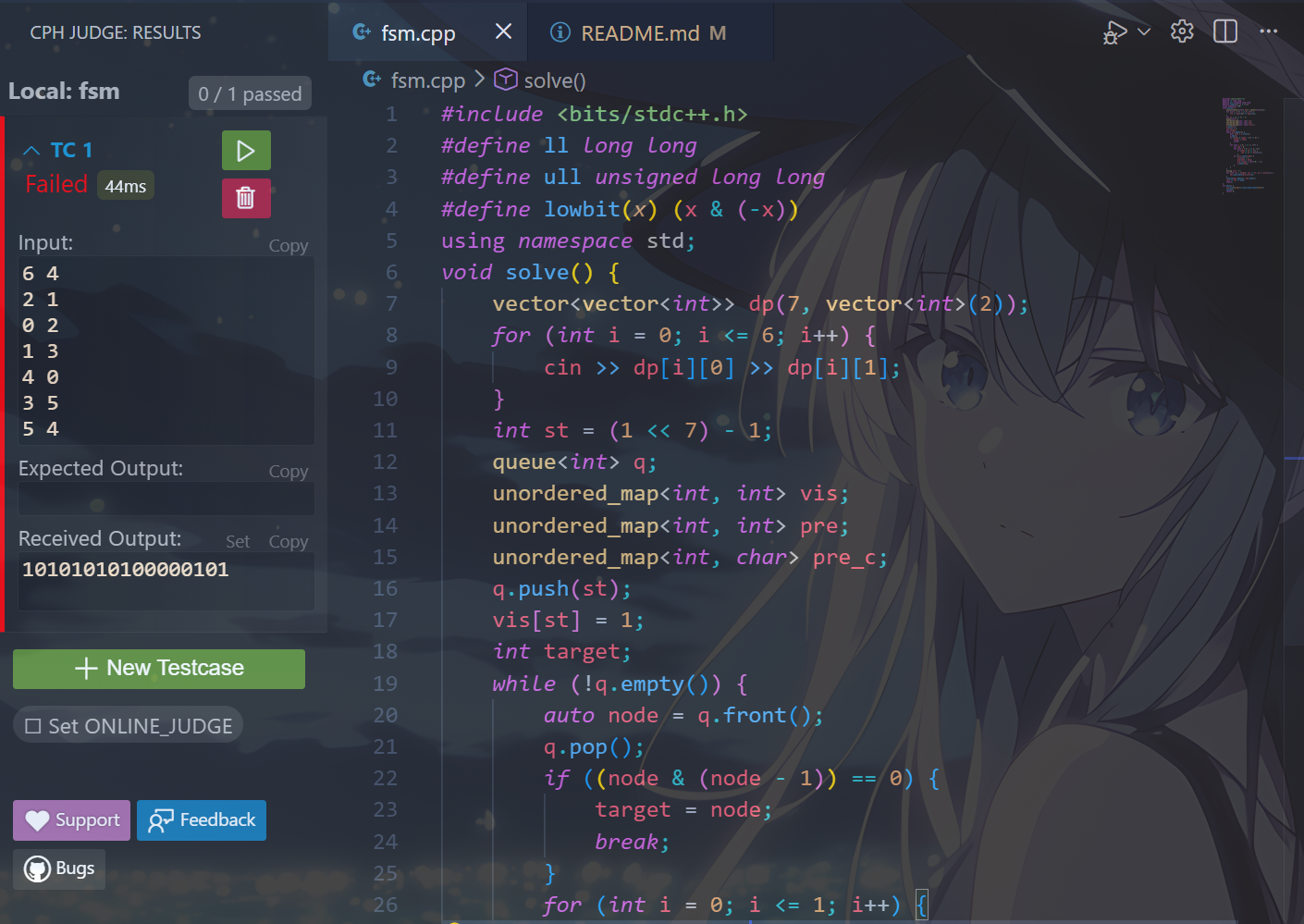

Secret Phase/有限状态自动机版

题目背景

根据writeup跟bomb.c，得到以下几句话：

这句话来自bomb.c的注释：

1
2
3
4
5
6
7


Wow, they got it!  But isn't something... missing?
Perhaps something they overlooked?
Mua ha ha ha ha!

哇，他们做到了！不过，是不是少了点什么？
也许他们忽视了什么东西？
哇哈哈哈哈！

这句话来自writeup：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11


Never could a muggle senses the magic. It’s purely beyond their ken.
Do they really think alohomora could open all the doors in the world?
No way!
Neither would they have any ideathat I further secured it with some abracadabra.
Mua ha ha ha! Just bother with these most impregnable spells ever!

一个麻瓜永远无法感受到魔法，这完全超出了他们的理解。
他们真的以为阿拉霍洞开能打开所有的门吗？
不可能！
他们也绝不会想到，我还用阿布拉卡达布拉把它进一步加固了。
哇哈哈哈哈！就让他们去头疼这些史上最牢不可破的咒语吧！

越过判定与信息传送函数

在bomb.asm中搜索secret_phase，会发现其被phase_defused函数调用，即main函数中每次完成一个phase后，向服务器传送信息并且输出完成信息的函数。

找出phase_defused函数的源码：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45


0000000000002223 <phase_defused>:
    2223:	f3 0f 1e fa          	endbr64
    2227:	53                   	push   %rbx # %rbx进栈
    2228:	48 89 fb             	mov    %rdi,%rbx # %rbx=%rdi
    222b:	c7 07 00 00 00 00    	movl   $0x0,(%rdi)  # %rdi=0
    2231:	48 89 fe             	mov    %rdi,%rsi # %rsi=%rdi
    2234:	bf 01 00 00 00       	mov    $0x1,%edi # %edi=1
    2239:	e8 7a fc ff ff       	call   1eb8 <send_msg> # 需要跳过
    223e:	83 3b 01             	cmpl   $0x1,(%rbx) # (%rbx)!=1
    2241:	75 0b                	jne    224e <phase_defused+0x2b>
    2243:	83 3d ce 62 00 00 06 	cmpl   $0x6,0x62ce(%rip)        # 8518 <num_input_strings>
    224a:	74 22                	je     226e <phase_defused+0x4b>
    224c:	5b                   	pop    %rbx
    224d:	c3                   	ret
    224e:	48 8d 35 5b 21 00 00 	lea    0x215b(%rip),%rsi        # 43b0 <transition_table+0xd0>
    2255:	bf 01 00 00 00       	mov    $0x1,%edi
    225a:	b8 00 00 00 00       	mov    $0x0,%eax
    225f:	e8 fc f0 ff ff       	call   1360 <__printf_chk@plt>
    2264:	bf 08 00 00 00       	mov    $0x8,%edi
    2269:	e8 22 f1 ff ff       	call   1390 <exit@plt>
    226e:	e8 f1 f3 ff ff       	call   1664 <abracadabra>
    2273:	85 c0                	test   %eax,%eax # %eax!=0，则跳转到返回函数
    2275:	75 1a                	jne    2291 <phase_defused+0x6e>
    2277:	48 8d 3d 92 22 00 00 	lea    0x2292(%rip),%rdi        # 4510 <transition_table+0x230>
    227e:	e8 ed ef ff ff       	call   1270 <puts@plt>
    2283:	48 8d 3d ce 22 00 00 	lea    0x22ce(%rip),%rdi        # 4558 <transition_table+0x278>
    228a:	e8 e1 ef ff ff       	call   1270 <puts@plt>
    228f:	eb bb                	jmp    224c <phase_defused+0x29>
    2291:	e8 5b f4 ff ff       	call   16f1 <alohomora>
    2296:	85 c0                	test   %eax,%eax # %eax=0，则跳转到返回函数
    2298:	74 30                	je     22ca <phase_defused+0xa7>
    229a:	48 8d 3d 7f 21 00 00 	lea    0x217f(%rip),%rdi        # 4420 <transition_table+0x140>
    22a1:	e8 ca ef ff ff       	call   1270 <puts@plt>
    22a6:	48 8d 3d 9b 21 00 00 	lea    0x219b(%rip),%rdi        # 4448 <transition_table+0x168>
    22ad:	e8 be ef ff ff       	call   1270 <puts@plt>
    22b2:	48 8d 3d c7 21 00 00 	lea    0x21c7(%rip),%rdi        # 4480 <transition_table+0x1a0>
    22b9:	e8 b2 ef ff ff       	call   1270 <puts@plt>
    22be:	b8 00 00 00 00       	mov    $0x0,%eax
    22c3:	e8 f7 f8 ff ff       	call   1bbf <secret_phase>
    22c8:	eb ad                	jmp    2277 <phase_defused+0x54>
    22ca:	48 8d 3d ff 21 00 00 	lea    0x21ff(%rip),%rdi        # 44d0 <transition_table+0x1f0>
    22d1:	e8 9a ef ff ff       	call   1270 <puts@plt>
    22d6:	48 8d 3d a3 21 00 00 	lea    0x21a3(%rip),%rdi        # 4480 <transition_table+0x1a0>
    22dd:	e8 8e ef ff ff       	call   1270 <puts@plt>
    22e2:	eb 93                	jmp    2277 <phase_defused+0x54>

首先，回看.gdbinit文件，发现有这几行：

1
2
3
4


b phase_defused
command
jump *(phase_defused+0x2A)
end

也就是，对phase_defused处的断点编程，让它立即跳跃到224d的ret处，因此完全无法执行任何关于phase_defused的命令。

那怎么办？就是要，取消对这个断点的编程，但是仍然保留这个断点！

在准备执行phase_6之前，在gdb调试器内输入commands 7(由于笔者此处的断点编号为7，若不一样，可以输入i b查询所有断点并找出对应编号)，对其重新编程。

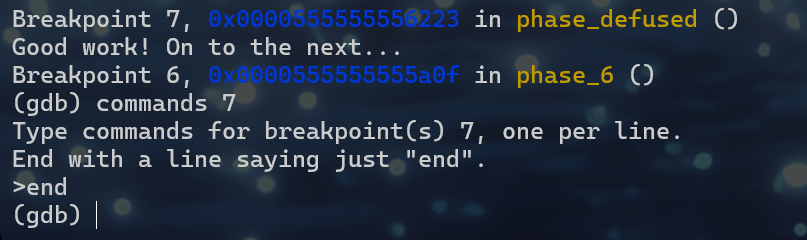

此时，会弹出新命令行，直接输入end退出编程界面，这个断点的编程就被新的一个占位程序覆盖了，如下：

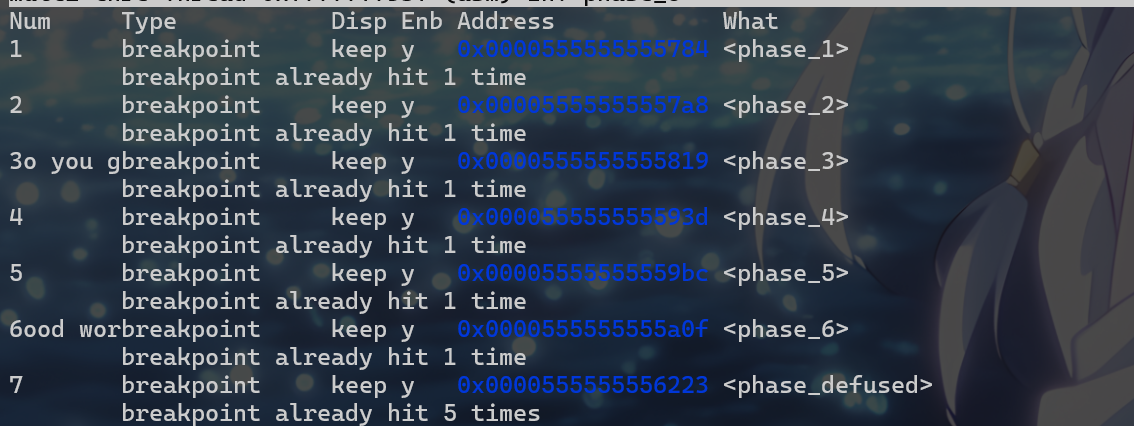

此时再输入i b命令，会发现这个断点的编程已经消失了。

接下来，就可以开始查看phase_defused的源码了。

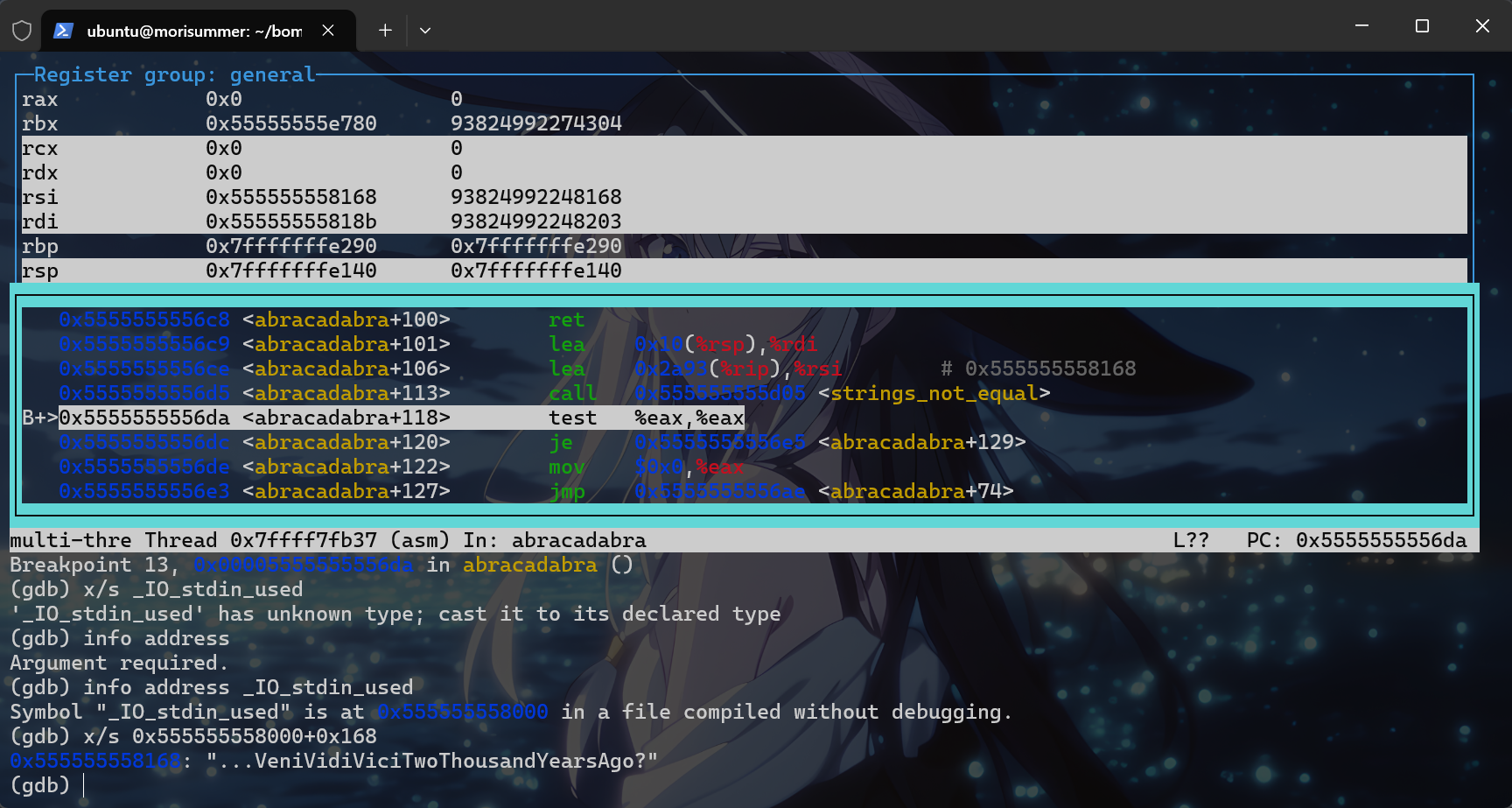

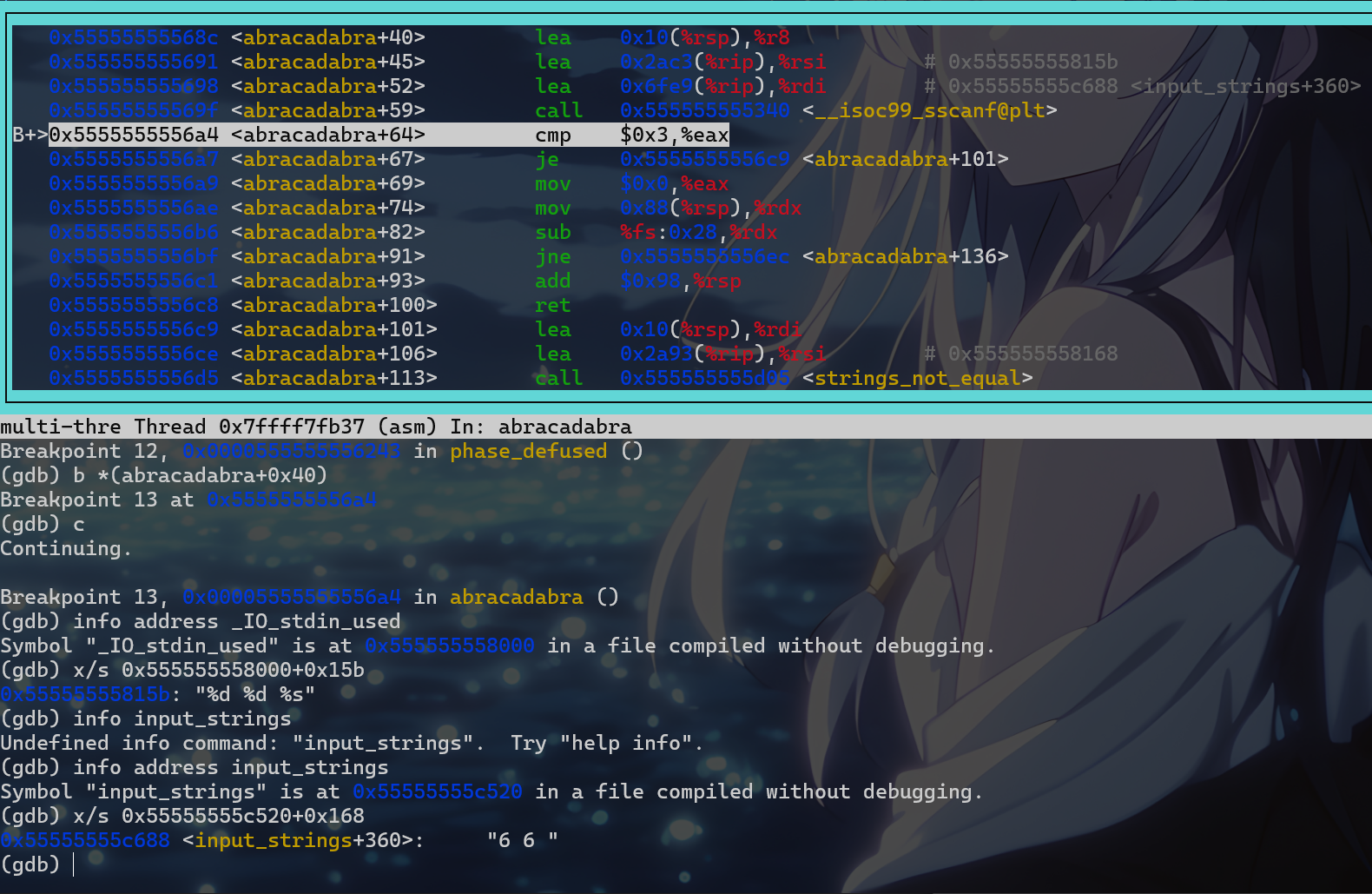

观察到，226e行调用了魔法函数abracadabra，因此截取其前面的汇编代码进行阅读：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20


0000000000002223 <phase_defused>:
    2223:	f3 0f 1e fa          	endbr64
    2227:	53                   	push   %rbx # %rbx进栈
    2228:	48 89 fb             	mov    %rdi,%rbx # %rbx=%rdi
    222b:	c7 07 00 00 00 00    	movl   $0x0,(%rdi)  # %rdi=0
    2231:	48 89 fe             	mov    %rdi,%rsi # %rsi=%rdi
    2234:	bf 01 00 00 00       	mov    $0x1,%edi # %edi=1
    2239:	e8 7a fc ff ff       	call   1eb8 <send_msg> # 需要跳过
    223e:	83 3b 01             	cmpl   $0x1,(%rbx) # (%rbx)!=1
    2241:	75 0b                	jne    224e <phase_defused+0x2b>
    2243:	83 3d ce 62 00 00 06 	cmpl   $0x6,0x62ce(%rip)        # 8518 <num_input_strings>
    224a:	74 22                	je     226e <phase_defused+0x4b>
    224c:	5b                   	pop    %rbx
    224d:	c3                   	ret
    224e:	48 8d 35 5b 21 00 00 	lea    0x215b(%rip),%rsi        # 43b0 <transition_table+0xd0>
    2255:	bf 01 00 00 00       	mov    $0x1,%edi
    225a:	b8 00 00 00 00       	mov    $0x0,%eax
    225f:	e8 fc f0 ff ff       	call   1360 <__printf_chk@plt>
    2264:	bf 08 00 00 00       	mov    $0x8,%edi
    2269:	e8 22 f1 ff ff       	call   1390 <exit@plt>

此处，可以观察到，2228这一行将%rdi指向的内存赋值为0，然后233e这一行判断%rbx指向的内存是否为1。

由于2228这一行，将rbx跟rdi相等，因此若不作特殊操作，则(%rbx)必然为0，则会直接跳入输出信息以及返回的部分，无法进入Secret Phase。

因此，在此采用同样的思想，即对赋值的语句跟判断的语句都进行编程，使其跳过当前语句，此处考虑只跳过单语句，对寄存器以及栈的影响降到最小。

不过，这里需要提及的是，由于笔者是在DDL之后做的Secret Phase，由于send_msg语句会向AutoLab的服务器发送信息导致报错，因此亦需要跳过这个函数的调用，同样使用对断点编程的思想。

尤其要注意的是，由于jump语句是跳转完立即执行的，因此需要在被跳转语句同样打上一个断点，使其跳转到这条语句，但是还未执行的时候停止。

在gdb调试器中输入以下命令：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14


b *(phase_defused+0x8)
commands 9 # 此处视实际编号而定
j *(phase_defused+0xE)
end # 跳过赋值语句

b *(phase_defused+0x16)
commands 10 # 此处视实际编号而定
j *(phase_defused+0x1B)
end # 跳过信息传送函数，DDL内做无需这一步

b *(phase_defused+0x1B)
commands 11 # 此处视实际编号而定
j *(phase_defused+0x20)
b *(phase_defused+0x20) # 跳过判断语句

于是发现，确实没有执行应该执行的跳转。

接着看源码，发现2243行判断一个内存指向的值，即num_input_strings是否为6，如果为6则跳转到226e，即魔法函数abracadabra的入口处，否则返回。

根据这个变量名，猜测其为输入的字符串数量，因此在这里打一个断点，并使用info address指令查看其值：

发现确实是6，事实上，在phase x执行后的这个函数查看，num_input_strings的值都是x。

于是，就跳转到魔法函数abracadabra处了。

魔法函数：阿布拉卡达布拉

回到phase_defused函数，关注以下几行：

1
2
3


    226e:	e8 f1 f3 ff ff       	call   1664 <abracadabra>
    2273:	85 c0                	test   %eax,%eax # %eax!=0，则跳转到返回函数
    2275:	75 1a                	jne    2291 <phase_defused+0x6e>

也就是说，只有abracadabra函数的返回值不为0，才能跳到下个魔法函数alohomora的入口，否则就会输出成功信息并且跳到返回处。

查看abracadabra函数的源码：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34


0000000000001664 <abracadabra>:
    1664:	f3 0f 1e fa          	endbr64
    1668:	48 81 ec 98 00 00 00 	sub    $0x98,%rsp # 栈提供空间
    166f:	64 48 8b 04 25 28 00 	mov    %fs:0x28,%rax # 金丝雀值
    1676:	00 00
    1678:	48 89 84 24 88 00 00 	mov    %rax,0x88(%rsp) # %rax存在 %rsp+136处
    167f:	00
    1680:	31 c0                	xor    %eax,%eax # %eax=0
    1682:	48 8d 4c 24 0c       	lea    0xc(%rsp),%rcx # %rcx=rsp+12
    1687:	48 8d 54 24 08       	lea    0x8(%rsp),%rdx # %rdx=%rsp+8
    168c:	4c 8d 44 24 10       	lea    0x10(%rsp),%r8 # %r8=%rsp+16
    1691:	48 8d 35 c3 2a 00 00 	lea    0x2ac3(%rip),%rsi        # 415b <_IO_stdin_used+0x15b>
    1698:	48 8d 3d e9 6f 00 00 	lea    0x6fe9(%rip),%rdi        # 8688 <input_strings+0x168>
    169f:	e8 9c fc ff ff       	call   1340 <__isoc99_sscanf@plt>
    16a4:	83 f8 03             	cmp    $0x3,%eax # %eax=3，跳转16c9
    16a7:	74 20                	je     16c9 <abracadabra+0x65>
    16a9:	b8 00 00 00 00       	mov    $0x0,%eax # eax=0
    16ae:	48 8b 94 24 88 00 00 	mov    0x88(%rsp),%rdx # %rdx=%rax
    16b5:	00
    16b6:	64 48 2b 14 25 28 00 	sub    %fs:0x28,%rdx # 检验金丝雀
    16bd:	00 00
    16bf:	75 2b                	jne    16ec <abracadabra+0x88>
    16c1:	48 81 c4 98 00 00 00 	add    $0x98,%rsp # 栈空间回传
    16c8:	c3                   	ret
    16c9:	48 8d 7c 24 10       	lea    0x10(%rsp),%rdi
    16ce:	48 8d 35 93 2a 00 00 	lea    0x2a93(%rip),%rsi        # 4168 <_IO_stdin_used+0x168>
    16d5:	e8 2b 06 00 00       	call   1d05 <strings_not_equal>
    16da:	85 c0                	test   %eax,%eax # eax==0则跳转到16e5，但是此处要让它跳，因此需要输入相同的strings
    16dc:	74 07                	je     16e5 <abracadabra+0x81>
    16de:	b8 00 00 00 00       	mov    $0x0,%eax
    16e3:	eb c9                	jmp    16ae <abracadabra+0x4a> # 回跳，这个分支不能让它进
    16e5:	b8 01 00 00 00       	mov    $0x1,%eax # eax=1
    16ea:	eb c2                	jmp    16ae <abracadabra+0x4a> # 回跳
    16ec:	e8 af fb ff ff       	call   12a0 <__stack_chk_fail@plt>

可以看到，它通过调用sscanf函数读入一个字符串，回顾Phase 2中sscanf函数的签名：

1

int sscanf(const char *str, const char *format, ...);

str：要读取的字符串
format：指定输入格式控制
...：可变数量的额外参数
返回值：读入的参数个数

再对照源码，即可以发现此处传入的rdi和rsi参数可以通过info address查看，在16a4处打上断点，运行命令查看其内容：

1
2
3
4
5
6


b *(abracadabra+0x40)
c
info address _IO_stdin_used
x/s ??+0x15b # 此处??为显示的地址
info address input_strings
x/s ??+0x168 # 此处??为显示的地址

可以观察到，要求输入两个数字和一个字符串，刚好与16a4处判断读入参数个数是否为3，若否则将返回值置为0并返回相呼应，因为前面分析过abracadabra的返回值必须不为0才能进入alohomora函数。

同时发现，通过input_strings读出的这两个数字恰，是Phase 4中得到的答案。

这仿佛在暗示，需要在Phase 4的答案后填上一个字符串，但是这个字符串是什么，还需要再看后面的源码。

接着阅读，发现判断是否为3后，跳转到了16e9处。

这里调用了strings_not_equal函数，若它的返回值为0则跳转到16e5处，将abracadabra函数的返回值赋为1，反之赋为0。

也就是说，这里需要让strings_not_equal函数的返回值为0，回顾Phase 1中这个函数的定义。

得到，strings_not_equal传入两个参数，rdi为读入的参数(本题中可观察发现其为上面读入的第三个参数，即读入的字符串)，%rsi为内存中需要比对的字符串，若一致则返回0，反之返回1。

还是按照先前的解法，先在Phase 4的答案后面随便加上一个字符串，笔者此处选用的为elaina，然后在调用比对函数前打个断点，运用info address命令读出内存内容。

1
2
3
4


b *(abracadabra+0x76)
c
info address _IO_stdin_used
x/s ??+0x168 # 此处??为显示的地址

于是，得到了正确的字符串为...VeniVidiViciTwoThousandYearsAgo?，将它加入到Phase 4的答案后，进入alohomora函数。

魔法函数：阿拉霍洞开

回到phase_defused函数，关注以下几行：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11


    2291:	e8 5b f4 ff ff       	call   16f1 <alohomora>
    2296:	85 c0                	test   %eax,%eax # %eax=0，则跳转到返回函数
    2298:	74 30                	je     22ca <phase_defused+0xa7>
    229a:	48 8d 3d 7f 21 00 00 	lea    0x217f(%rip),%rdi        # 4420 <transition_table+0x140>
    22a1:	e8 ca ef ff ff       	call   1270 <puts@plt>
    22a6:	48 8d 3d 9b 21 00 00 	lea    0x219b(%rip),%rdi        # 4448 <transition_table+0x168>
    22ad:	e8 be ef ff ff       	call   1270 <puts@plt>
    22b2:	48 8d 3d c7 21 00 00 	lea    0x21c7(%rip),%rdi        # 4480 <transition_table+0x1a0>
    22b9:	e8 b2 ef ff ff       	call   1270 <puts@plt>
    22be:	b8 00 00 00 00       	mov    $0x0,%eax
    22c3:	e8 f7 f8 ff ff       	call   1bbf <secret_phase>

可以看出，alohomora函数的返回值，需要不为0才能进入secret phase，否则会跳转到返回函数。

查看alohomora函数的源码：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40


00000000000016f1 <alohomora>:
    16f1:	f3 0f 1e fa          	endbr64
    16f5:	48 81 ec 88 00 00 00 	sub    $0x88,%rsp # 分配堆空间
    16fc:	64 48 8b 04 25 28 00 	mov    %fs:0x28,%rax # 金丝雀值
    1703:	00 00
    1705:	48 89 44 24 78       	mov    %rax,0x78(%rsp) # (rsp+120)=%rax
    170a:	31 c0                	xor    %eax,%eax # %eax=0
    170c:	48 8d 05 85 6e 00 00 	lea    0x6e85(%rip),%rax        # 8598 <input_strings+0x78> # %rax=?
    1713:	eb 04                	jmp    1719 <alohomora+0x28>
    1715:	48 83 c0 01          	add    $0x1,%rax # rax往前移动一个字节
    1719:	80 38 00             	cmpb   $0x0,(%rax) # (%rax)!=0，则跳转回加1处
    171c:	75 f7                	jne    1715 <alohomora+0x24>
    171e:	48 83 e8 01          	sub    $0x1,%rax # rax减去，得到最后一个字符
    1722:	48 89 e2             	mov    %rsp,%rdx # rdx=rsp
    1725:	eb 0a                	jmp    1731 <alohomora+0x40>
    1727:	88 0a                	mov    %cl,(%rdx) # (%rdx)=%cl，注意此时%rdx是%rsp+?，因此在缓冲区
    1729:	48 83 c2 01          	add    $0x1,%rdx # 相当于存进栈
    172d:	48 83 e8 01          	sub    $0x1,%rax # %rax回退
    1731:	0f b6 08             	movzbl (%rax),%ecx # %ecx=(%rax)
    1734:	80 f9 20             	cmp    $0x20,%cl # %cl==32，若是空格则跳转
    1737:	74 0c                	je     1745 <alohomora+0x54> #
    1739:	48 8d 35 58 6e 00 00 	lea    0x6e58(%rip),%rsi        # 8598 <input_strings+0x78>
    1740:	48 39 f0             	cmp    %rsi,%rax # 若不等于字符串开头，则回跳到1727
    1743:	75 e2                	jne    1727 <alohomora+0x36>
    1745:	c6 02 00             	movb   $0x0,(%rdx) # (%rdx)=0
    1748:	48 89 e7             	mov    %rsp,%rdi # %rdi=%rsp，即%rdx对应的字符串开头，这里反转了
    174b:	48 8d 35 3e 2a 00 00 	lea    0x2a3e(%rip),%rsi        # 4190 <_IO_stdin_used+0x190> # 传入一个字符串比较
    1752:	e8 ae 05 00 00       	call   1d05 <strings_not_equal>
    1757:	85 c0                	test   %eax,%eax # eax=0,则跳转到赋值为1部分，需要让它跳，即字符串相等
    1759:	74 1d                	je     1778 <alohomora+0x87>
    175b:	b8 00 00 00 00       	mov    $0x0,%eax # eax=0
    1760:	48 8b 54 24 78       	mov    0x78(%rsp),%rdx # 金丝雀值检测
    1765:	64 48 2b 14 25 28 00 	sub    %fs:0x28,%rdx
    176c:	00 00
    176e:	75 0f                	jne    177f <alohomora+0x8e>
    1770:	48 81 c4 88 00 00 00 	add    $0x88,%rsp
    1777:	c3                   	ret
    1778:	b8 01 00 00 00       	mov    $0x1,%eax
    177d:	eb e1                	jmp    1760 <alohomora+0x6f>
    177f:	e8 1c fb ff ff       	call   12a0 <__stack_chk_fail@plt>

可以发现，它首先将%rax赋值成为一个不知道是啥的东西，还是老方法，打上断点使用info address命令查找：

1
2
3
4


b *(alohomora+0x1B)
c
info address input_strings
x/s ??+0x78 # 此处??为显示的地址

发现，这是Phase 2的答案，仿佛又在暗示着，这个魔法函数的答案与之有关。

接着观察1715到1719的循环，发现它将rax遍历到上面提取出的字符串的结尾NULL处。

1
2
3


    1715:	48 83 c0 01          	add    $0x1,%rax # rax往前移动一个字节
    1719:	80 38 00             	cmpb   $0x0,(%rax) # (%rax)!=0，则跳转回加1处
    171c:	75 f7                	jne    1715 <alohomora+0x24>

同时，再阅读171e到1743的循环。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12


   171e:	48 83 e8 01          	sub    $0x1,%rax # rax减去，得到最后一个字符
    1722:	48 89 e2             	mov    %rsp,%rdx # rdx=rsp
    1725:	eb 0a                	jmp    1731 <alohomora+0x40>
    1727:	88 0a                	mov    %cl,(%rdx) # (%rdx)=%cl，注意此时%rdx是%rsp+?，因此在缓冲区
    1729:	48 83 c2 01          	add    $0x1,%rdx # 相当于存进栈
    172d:	48 83 e8 01          	sub    $0x1,%rax # %rax回退
    1731:	0f b6 08             	movzbl (%rax),%ecx # %ecx=(%rax)
    1734:	80 f9 20             	cmp    $0x20,%cl # %cl==32，若是空格则跳转
    1737:	74 0c                	je     1745 <alohomora+0x54> #
    1739:	48 8d 35 58 6e 00 00 	lea    0x6e58(%rip),%rsi        # 8598 <input_strings+0x78>
    1740:	48 39 f0             	cmp    %rsi,%rax # 若不等于字符串开头，则回跳到1727
    1743:	75 e2                	jne    1727 <alohomora+0x36>

发现它的逻辑如下：

随着%rax每次回退，将当前的字符存入栈顶，然后栈顶增长，若遇到当前字符为空格或者为原字符串开头，则跳出循环。

结合前面是Phase 2的答案，因此肯定是遇到当前字符为空格时跳出循环。

再阅读最后一部分：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16


    1745:	c6 02 00             	movb   $0x0,(%rdx) # (%rdx)=0
    1748:	48 89 e7             	mov    %rsp,%rdi # %rdi=%rsp，即%rdx对应的字符串开头，这里反转了
    174b:	48 8d 35 3e 2a 00 00 	lea    0x2a3e(%rip),%rsi        # 4190 <_IO_stdin_used+0x190> # 传入一个字符串比较
    1752:	e8 ae 05 00 00       	call   1d05 <strings_not_equal>
    1757:	85 c0                	test   %eax,%eax # eax=0,则跳转到赋值为1部分，需要让它跳，即字符串相等
    1759:	74 1d                	je     1778 <alohomora+0x87>
    175b:	b8 00 00 00 00       	mov    $0x0,%eax # eax=0
    1760:	48 8b 54 24 78       	mov    0x78(%rsp),%rdx # 金丝雀值检测
    1765:	64 48 2b 14 25 28 00 	sub    %fs:0x28,%rdx
    176c:	00 00
    176e:	75 0f                	jne    177f <alohomora+0x8e>
    1770:	48 81 c4 88 00 00 00 	add    $0x88,%rsp
    1777:	c3                   	ret
    1778:	b8 01 00 00 00       	mov    $0x1,%eax
    177d:	eb e1                	jmp    1760 <alohomora+0x6f>
    177f:	e8 1c fb ff ff       	call   12a0 <__stack_chk_fail@plt>

发现其首先将%rdx置为0，随后传入一个内存中的字符串为%rsi，将刚刚提取到栈中的字符串作为%rdi，再调用strings_not_equal函数。

接着，若函数返回值为0，则跳转到1778处将返回值赋为1，反之将返回值赋为0，由上述条件知，alohomora的返回值必须为1，因此此处的字符串需与内存中字符串相等。

仍然在Phase 2答案后加上随便一个字符串，此处笔者选用的仍为elaina，采用打断点并采用info address的方法，查找比对字符串的内容：

1
2
3
4


b *(alohomora+0x61)
c
info address _IO_stdin_used
x/s ??+0x190 # 此处??为显示的地址

注意得到的字符串，由于上述%rax的行为是回退的，因此传入栈中和比对的字符串为反转后的字符串，需要将其反转回来，得到答案为DoUKnowThatGaiusJuliusCaesarOnceSaid...。

将其加到Phase 2答案之后，在secret phase调用前加上断点，运行gdb调试程序，如下：

1
2


b *(phase_defused+0xA0)
c

得到以下输出，表示进入了secret phase，但是真正的难题现在才开始！

笔者注：其实两句魔法函数的答案连起来就是DoUKnowThatGaiusJuliusCaesarOnceSaid......VeniVidiViciTwoThousandYearsAgo?，意为"你知道两千年前凯撒曾经说过，‘我来了，我看见了，我征服了’吗？"

Secret Phase与状态同步

查看secret_phase函数的源码：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44


0000000000001bbf <secret_phase>:
    1bbf:	f3 0f 1e fa          	endbr64
    1bc3:	55                   	push   %rbp # %rbp进栈
    1bc4:	53                   	push   %rbx # %rbx进栈
    1bc5:	48 83 ec 18          	sub    $0x18,%rsp # %rsp分配空间
    1bc9:	64 48 8b 04 25 28 00 	mov    %fs:0x28,%rax # 金丝雀值
    1bd0:	00 00
    1bd2:	48 89 44 24 08       	mov    %rax,0x8(%rsp)
    1bd7:	31 c0                	xor    %eax,%eax # eax=0
    1bd9:	e8 07 05 00 00       	call   20e5 <read_line> # 调用real_line，读入一行
    1bde:	48 89 c5             	mov    %rax,%rbp # %rbp=%rax，即读入的字符串
    1be1:	bb 00 00 00 00       	mov    $0x0,%ebx # ebx=0，跳转
    1be6:	eb 03                	jmp    1beb <secret_phase+0x2c>
    1be8:	83 c3 01             	add    $0x1,%ebx  # ebx+=1
    1beb:	48 63 c3             	movslq %ebx,%rax # rax=ebx
    1bee:	80 7c 05 00 00       	cmpb   $0x0,0x0(%rbp,%rax,1) # 若(rbp+rax)=NULL，则跳转，这里取得是读入的第ebx个字符
    1bf3:	74 0c                	je     1c01 <secret_phase+0x42>
    1bf5:	83 fb 10             	cmp    $0x10,%ebx # 若ebx<=16，则跳转，否则爆炸，注意此处先判断NULL，因此最多可以输入17个字符
    1bf8:	7e ee                	jle    1be8 <secret_phase+0x29>
    1bfa:	e8 1b 04 00 00       	call   201a <explode_bomb>
    1bff:	eb e7                	jmp    1be8 <secret_phase+0x29>
    1c01:	48 89 ef             	mov    %rbp,%rdi # rdi=读入字符串
    1c04:	e8 6c ff ff ff       	call   1b75 <check_synchronizing_sequence> # 调用这个函数
    1c09:	85 c0                	test   %eax,%eax # eax!=0，则跳转爆炸，因此需要eax=0
    1c0b:	75 45                	jne    1c52 <secret_phase+0x93>
    1c0d:	48 8d 3d c4 25 00 00 	lea    0x25c4(%rip),%rdi        # 41d8 <_IO_stdin_used+0x1d8>
    1c14:	e8 57 f6 ff ff       	call   1270 <puts@plt>
    1c19:	48 8d 3d e8 25 00 00 	lea    0x25e8(%rip),%rdi        # 4208 <_IO_stdin_used+0x208>
    1c20:	e8 4b f6 ff ff       	call   1270 <puts@plt>
    1c25:	48 8d 3d 34 26 00 00 	lea    0x2634(%rip),%rdi        # 4260 <_IO_stdin_used+0x260>
    1c2c:	e8 3f f6 ff ff       	call   1270 <puts@plt>
    1c31:	48 8d 7c 24 04       	lea    0x4(%rsp),%rdi # 打印三个语句
    1c36:	e8 e8 05 00 00       	call   2223 <phase_defused> # 调用phase_defused
    1c3b:	48 8b 44 24 08       	mov    0x8(%rsp),%rax # 金丝雀值
    1c40:	64 48 2b 04 25 28 00 	sub    %fs:0x28,%rax
    1c47:	00 00
    1c49:	75 0e                	jne    1c59 <secret_phase+0x9a>
    1c4b:	48 83 c4 18          	add    $0x18,%rsp # 恢复栈结构
    1c4f:	5b                   	pop    %rbx # 恢复rbx
    1c50:	5d                   	pop    %rbp # 恢复rbp
    1c51:	c3                   	ret # 返回
    1c52:	e8 c3 03 00 00       	call   201a <explode_bomb>
    1c57:	eb b4                	jmp    1c0d <secret_phase+0x4e>
    1c59:	e8 42 f6 ff ff       	call   12a0 <__stack_chk_fail@plt>

先看到它调用了read_line函数，会发现这个函数在之前的phase中都没出现过，怎么办？

搜索发现，main函数是调用read_line函数的，看看：

1
2
3
4
5


    1543:	e8 9d 0b 00 00       	call   20e5 <read_line>
    1548:	48 89 c7             	mov    %rax,%rdi
    154b:	e8 34 02 00 00       	call   1784 <phase_1>
    1550:	48 89 df             	mov    %rbx,%rdi
    1553:	e8 cb 0c 00 00       	call   2223 <phase_defused>

也就是说，这个函数读取一行新的答案，然后存在%rax中。

然后，阅读1c01到1bfa部分：

1
2
3
4
5
6
7


    1be8:	83 c3 01             	add    $0x1,%ebx  # ebx+=1
    1beb:	48 63 c3             	movslq %ebx,%rax # rax=ebx
    1bee:	80 7c 05 00 00       	cmpb   $0x0,0x0(%rbp,%rax,1) # 若(rbp+rax)=NULL，则跳转，这里取得是读入的第ebx个字符
    1bf3:	74 0c                	je     1c01 <secret_phase+0x42>
    1bf5:	83 fb 10             	cmp    $0x10,%ebx # 若ebx<=16，则跳转，否则爆炸，注意此处先判断NULL，因此最多可以输入17个字符
    1bf8:	7e ee                	jle    1be8 <secret_phase+0x29>
    1bfa:	e8 1b 04 00 00       	call   201a <explode_bomb>

这个循环计算读入的字符串大小是否小于等于17，否则爆炸。注意是17而不是16，因为对结尾NULL的判断跳转在长度判断跳转之前。

接着阅读1c01到1cf9部分：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23


    1c01:	48 89 ef             	mov    %rbp,%rdi # rdi=读入字符串
    1c04:	e8 6c ff ff ff       	call   1b75 <check_synchronizing_sequence> # 调用这个函数
    1c09:	85 c0                	test   %eax,%eax # eax!=0，则跳转爆炸，因此需要eax=0
    1c0b:	75 45                	jne    1c52 <secret_phase+0x93>
    1c0d:	48 8d 3d c4 25 00 00 	lea    0x25c4(%rip),%rdi        # 41d8 <_IO_stdin_used+0x1d8>
    1c14:	e8 57 f6 ff ff       	call   1270 <puts@plt>
    1c19:	48 8d 3d e8 25 00 00 	lea    0x25e8(%rip),%rdi        # 4208 <_IO_stdin_used+0x208>
    1c20:	e8 4b f6 ff ff       	call   1270 <puts@plt>
    1c25:	48 8d 3d 34 26 00 00 	lea    0x2634(%rip),%rdi        # 4260 <_IO_stdin_used+0x260>
    1c2c:	e8 3f f6 ff ff       	call   1270 <puts@plt>
    1c31:	48 8d 7c 24 04       	lea    0x4(%rsp),%rdi # 打印三个语句
    1c36:	e8 e8 05 00 00       	call   2223 <phase_defused> # 调用phase_defused
    1c3b:	48 8b 44 24 08       	mov    0x8(%rsp),%rax # 金丝雀值
    1c40:	64 48 2b 04 25 28 00 	sub    %fs:0x28,%rax
    1c47:	00 00
    1c49:	75 0e                	jne    1c59 <secret_phase+0x9a>
    1c4b:	48 83 c4 18          	add    $0x18,%rsp # 恢复栈结构
    1c4f:	5b                   	pop    %rbx # 恢复rbx
    1c50:	5d                   	pop    %rbp # 恢复rbp
    1c51:	c3                   	ret # 返回
    1c52:	e8 c3 03 00 00       	call   201a <explode_bomb>
    1c57:	eb b4                	jmp    1c0d <secret_phase+0x4e>
    1c59:	e8 42 f6 ff ff       	call   12a0 <__stack_chk_fail@plt>

可以看到，它首先调用check_synchronizing_sequence这个函数，若返回值不为0，则跳转到1c52处进行爆炸。

否则，打印三个语句，并调用phase_defused函数表示已经破解这个phase。

查看check_synchronizing_sequence函数的源码：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27


0000000000001b75 <check_synchronizing_sequence>:
    1b75:	f3 0f 1e fa          	endbr64
    1b79:	41 54                	push   %r12 # r12进栈
    1b7b:	55                   	push   %rbp # rbp进栈
    1b7c:	53                   	push   %rbx # rbx进栈
    1b7d:	48 89 fd             	mov    %rdi,%rbp # rbp=rdi，即读入字符串
    1b80:	48 89 fe             	mov    %rdi,%rsi # rsi=rdi，即读入字符串
    1b83:	bf 00 00 00 00       	mov    $0x0,%edi # edi=0
    1b88:	e8 91 ff ff ff       	call   1b1e <emulate_fsm> # 调用这个函数
    1b8d:	41 89 c4             	mov    %eax,%r12d # r12d=eax
    1b90:	bb 01 00 00 00       	mov    $0x1,%ebx # ebx=1
    1b95:	83 fb 06             	cmp    $0x6,%ebx # 若ebx>6，则跳转到赋值为0并返回
    1b98:	7f 14                	jg     1bae <check_synchronizing_sequence+0x39>
    1b9a:	48 89 ee             	mov    %rbp,%rsi # rsi=rbp，也就是读入字符串
    1b9d:	89 df                	mov    %ebx,%edi # edi=ebx
    1b9f:	e8 7a ff ff ff       	call   1b1e <emulate_fsm> # 调用这个函数
    1ba4:	44 39 e0             	cmp    %r12d,%eax # 比较第一次的返回结果和当前返回结果，若不等于则跳转到赋值为-1处并返回
    1ba7:	75 0f                	jne    1bb8 <check_synchronizing_sequence+0x43>
    1ba9:	83 c3 01             	add    $0x1,%ebx # ebx+=1
    1bac:	eb e7                	jmp    1b95 <check_synchronizing_sequence+0x20> # 回跳
    1bae:	b8 00 00 00 00       	mov    $0x0,%eax
    1bb3:	5b                   	pop    %rbx
    1bb4:	5d                   	pop    %rbp
    1bb5:	41 5c                	pop    %r12
    1bb7:	c3                   	ret
    1bb8:	b8 ff ff ff ff       	mov    $0xffffffff,%eax
    1bbd:	eb f4                	jmp    1bb3 <check_synchronizing_sequence+0x3e>

大致可以发现，这个函数先将读入的字符串传给emulate_fsm函数，作为%rsi，即第二个参数，再将0作为第一个参数，即%rdi，传给它，得到一个返回值并保存。

随后，随着循环中%ebx不断从 $1$ 增加到 $6$ ，每次还是把它作为第一个参数，读入字符串作为第二个参数，传给emulate_fsm。

每次得到的返回值与%ebx==0时得到的返回值比较，若不等于则跳转到1bb8处，将%eax赋值为-1返回，这不满足上文中check_synchronizing_sequence需要返回0的条件。

因此得出，对于每次从0到6的迭代，emulate_fsm函数的返回值都相等，那么接下来就是emulate_fsm函数的逻辑了。

有限状态自动机/FSM

查看emulate_fsm函数的源码：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32


0000000000001b1e <emulate_fsm>:
    1b1e:	f3 0f 1e fa          	endbr64
    1b22:	55                   	push   %rbp # rbp进栈
    1b23:	53                   	push   %rbx # rbx进栈
    1b24:	48 83 ec 08          	sub    $0x8,%rsp # 分配栈空间
    1b28:	89 fd                	mov    %edi,%ebp # ebp=edi，即迭代次数
    1b2a:	48 89 f3             	mov    %rsi,%rbx # rbx=rsi，即读入字符串
    1b2d:	eb 28                	jmp    1b57 <emulate_fsm+0x39> # 跳转
    1b2f:	0f be 03             	movsbl (%rbx),%eax # eax=(rbx)，即当前字符
    1b32:	83 e8 30             	sub    $0x30,%eax # eax-=48，计算关于0的偏移量
    1b35:	48 63 ed             	movslq %ebp,%rbp # ebp拓展
    1b38:	48 98                	cltq
    1b3a:	48 8d 14 c5 00 00 00 	lea    0x0(,%rax,8),%rdx # rdx=当前字符*8
    1b41:	00
    1b42:	48 29 c2             	sub    %rax,%rdx # rdx=当前字符*7
    1b45:	48 8d 04 2a          	lea    (%rdx,%rbp,1),%rax # rax=当前状态+当前字符*7
    1b49:	48 8d 15 90 27 00 00 	lea    0x2790(%rip),%rdx        # 42e0 <transition_table> # rdx=转移表
    1b50:	8b 2c 82             	mov    (%rdx,%rax,4),%ebp # ebp=rdx+4*rax，即转移表中的数值
    1b53:	48 83 c3 01          	add    $0x1,%rbx # rbx++
    1b57:	0f b6 03             	movzbl (%rbx),%eax # eax=(rbx)，即当前字符
    1b5a:	84 c0                	test   %al,%al # 若eax==NULL，则跳转到返回处
    1b5c:	74 0e                	je     1b6c <emulate_fsm+0x4e>
    1b5e:	83 e8 30             	sub    $0x30,%eax # eax-=48，计算关于0的偏移量
    1b61:	3c 01                	cmp    $0x1,%al # 若al<=1，则回跳，否则爆炸，意思是只能是0和1
    1b63:	76 ca                	jbe    1b2f <emulate_fsm+0x11>
    1b65:	e8 b0 04 00 00       	call   201a <explode_bomb>
    1b6a:	eb c3                	jmp    1b2f <emulate_fsm+0x11>
    1b6c:	89 e8                	mov    %ebp,%eax # eax=ebp
    1b6e:	48 83 c4 08          	add    $0x8,%rsp # 恢复栈空间
    1b72:	5b                   	pop    %rbx # 恢复rbx
    1b73:	5d                   	pop    %rbp # 恢复rbp
    1b74:	c3                   	ret

阅读1b2f到1b6a部分：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19


    1b2f:	0f be 03             	movsbl (%rbx),%eax # eax=(rbx)，即当前字符
    1b32:	83 e8 30             	sub    $0x30,%eax # eax-=48，计算关于0的偏移量
    1b35:	48 63 ed             	movslq %ebp,%rbp # ebp拓展
    1b38:	48 98                	cltq
    1b3a:	48 8d 14 c5 00 00 00 	lea    0x0(,%rax,8),%rdx # rdx=当前字符*8
    1b41:	00
    1b42:	48 29 c2             	sub    %rax,%rdx # rdx=当前字符*7
    1b45:	48 8d 04 2a          	lea    (%rdx,%rbp,1),%rax # rax=当前状态+当前字符*7
    1b49:	48 8d 15 90 27 00 00 	lea    0x2790(%rip),%rdx        # 42e0 <transition_table> # rdx=转移表
    1b50:	8b 2c 82             	mov    (%rdx,%rax,4),%ebp # ebp=rdx+4*rax，即转移表中的数值
    1b53:	48 83 c3 01          	add    $0x1,%rbx # rbx++
    1b57:	0f b6 03             	movzbl (%rbx),%eax # eax=(rbx)，即当前字符
    1b5a:	84 c0                	test   %al,%al # 若eax==NULL，则跳转到返回处
    1b5c:	74 0e                	je     1b6c <emulate_fsm+0x4e>
    1b5e:	83 e8 30             	sub    $0x30,%eax # eax-=48，计算关于0的偏移量
    1b61:	3c 01                	cmp    $0x1,%al # 若al<=1，则回跳，否则爆炸，意思是只能是0和1
    1b63:	76 ca                	jbe    1b2f <emulate_fsm+0x11>
    1b65:	e8 b0 04 00 00       	call   201a <explode_bomb>
    1b6a:	eb c3                	jmp    1b2f <emulate_fsm+0x11>

大致可以看出，它首先遍历输入字符串，在1b5c处若遍历到结尾NULL，则跳转到返回部分。

随后，对于每个字符减去48，查询ASCII表发现48表示的是数字0，因此由1b61处的判断得出字符串的结构只能是0和1，否则会跳转到爆炸。

接着，观察得到%rax被更新为当前字符(0或1)*7+%rbp，%rdx被更新为某个不知道是啥的东西，看着像某个表的开头，随后%ebp被更新为(%rdx+4*%rax)。

如此循环，直到整个读入字符串被遍历完，于是当前%ebp被复制到返回值传回。

现在，还是容易一头雾水，但是从函数标题可以得出一些端倪，fsm，即有限状态自动机，可以查询其含义如下：

FSM(Finite State Machine，有限状态自动机)是一种用来描述系统在有限个状态之间如何随输入变化而转移的数学模型，常用于建模有明确状态、状态可切换的过程。

它通常由以下要素组成：

状态集合：系统可能处于的有限个状态，如S0,S1,S2等。
初始状态：系统开始时所处的状态。
输入集合：能触发状态变化的输入或事件。
状态转移函数：描述了在某个状态下，遇到某个输入，会转移到哪个状态。

于是，可以得到，本题的要素就是分别从初始状态 $0 \sim 6$ 跑一遍FSM，需要找出使其终止状态相等的输入集合，即输入字符串。

结合注释的英文，可以认识到transition table就是本题的状态转移表，同时发现它一共有 $7 \times 2=14$ 种情况，同时从%ebp的更新函数得出其中每个元素占4字节。

因此在psol.txt的第七行随便填上一个二进制字符串，笔者选择的是11111111，在1b49处打断点，读出其值，一共需要读取56个字节。

1
2
3
4


b *(emulate_fsm+0x2B)
c
info address transition_table
x/14x ?? # 此处??为显示的地址

得到以下输出：

于是，根据上述%ebp的更新公式，可以得到fsm各状态对应的转移表：

	0	1	2	3	4	5	6
0	6	0	4	5	1	3	5
1	2	1	3	4	2	0	4

笔者注：每个炸弹的转移表可能不相同，因此请以实际情况为准。

下面，就是计算答案字符串的部分了，需要使用一些算法知识编写程序进行求解。

编程：状压BFS求答案

首先，需要对这个问题进行建模。

也就是，现在有 $ 0 \sim 6 $ 这6个初始状态，每个状态都有对应的0和1状态转移表，需要在执行某个字符串后，最终得到的状态相等。

这可以看成一个图论问题，也可以看成一个更抽象的状态转移问题，不过相同的一点是，都需要使用BFS算法进行求解。

但是，最后一个难题是，这道题与常规课程用BFS解决的问题相比，似乎没有比较显著的求解特征。

由于笔者有一点微不足道的算法竞赛背景，因此先写出cpp代码，再进行解释：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52


#include <bits/stdc++.h>
#define ll long long
#define ull unsigned long long
#define lowbit(x) (x & (-x))
using namespace std;
void solve() {
    vector<vector<int>> dp(7, vector<int>(2));
    for (int i = 0; i <= 6; i++) {
        cin >> dp[i][0] >> dp[i][1];
    }
    int st = (1 << 7) - 1;
    queue<int> q;
    unordered_map<int, int> vis;
    unordered_map<int, int> pre;
    unordered_map<int, char> pre_c;
    q.push(st);
    vis[st] = 1;
    int target;
    while (!q.empty()) {
        auto node = q.front();
        q.pop();
        if ((node & (node - 1)) == 0) {
            target = node;
            break;
        }
        for (int i = 0; i <= 1; i++) {
            int tem = 0;
            for (int j = 0; j <= 6; j++)
                if (node & (1 << j)) {
                    tem |= (1 << dp[j][i]);
                }
            if (!vis.count(tem)) {
                vis[tem] = 1;
                pre[tem] = node;
                pre_c[tem] = char('0' + i);
                q.push(tem);
            }
        }
    }
    string ans = "";
    for (int cur = target; cur != st; cur = pre[cur]) {
        ans.push_back(pre_c[cur]);
    }
    reverse(ans.begin(), ans.end());
    cout << ans << endl;
    return;
}
int main() {
    cin.tie(nullptr)->sync_with_stdio(false);
    solve();
    return 0;
}

在此，笔者为这段代码进行解释，只需要关注solve函数的内容。

首先，这段代码并不是以传统的 $0 \sim 6$ 分别跑一遍BFS来实现的，否则时间复杂度会爆炸。

可以采用另外一种解决方法，假设 $0 \sim 6$ 同时开始跑，只需要计算在某个阶段，只剩下一个状态，那么就可以得到解了。

注意到，在任意步长时， $0 \sim 6$ 中的每个状态，都只可能有两种情况，即包含于当前的状态集合，或者不包含于当前的状态集合。

于是，可以采用状态压缩的思想，即将当前步长的每个状态的情况转化为0和1，一共有 $1«6=128$ 种情况。

从而，可以用一个小于等于 $127$ 的数表示当前步长的状态集合。

然后只需要考虑搜索到当前队列中的数的二进制位中，只存在一个1，就能得到解答了。

注意，由于最终需要求出字符串，因此需要记录搜索路径的前驱字符串和前驱集合，从而在找到解答后回溯求解。

将上文得到的转移表作为输入，运行这段代码，得到答案如下：

将答案写到psol.txt的第七行，重新打开gdb调试器，运行代码，注意不要忘了越过判定与信息传送函数一节中提到的断点编程部分。

在Secret Phase中打上一个断点，防止其调用phase_defused函数并向服务器发送信息(DDL内完成可以忽略此步)。

得到以下结果，表示完成了Secret Phase：

于是，真正意义上攻克了ICS的第二个Lab，Congratulations！

Secret Phase/二叉树版

笔者难以获取实际Bomb，且若获取仍需将前面的Phase都做一遍，因此放一位同学的Blog供大家参考。

Sam’s Blog/BombLab

参考文献

Arthals-更适合北大宝宝体质的Bomb Lab踩坑记
