Lecture 23: Storage and File Systems in Modern Computer Systems

导读

这一讲不是单一文件系统，而是用五篇系统论文观察现代存储系统：dedup、software-defined storage、distributed file system、cluster cache 和 P2P lookup。阅读重点不是背论文名，而是识别每个系统面对的 workload、failure model 或 performance bottleneck。

这五个系统都在重写经典文件系统思想：locality、metadata placement、control/data plane separation、replication、indexing。可以用一句话串起来：现代存储系统仍在管理 bytes 和 names，但规模、故障率、共享程度和延迟目标都变了。

本讲地图

正文

这几篇存储系统论文可以放在同一条线上读：规模变大之后，重复数据、SLA、metadata、热点和 lookup 都会成为新的瓶颈。

Data Domain

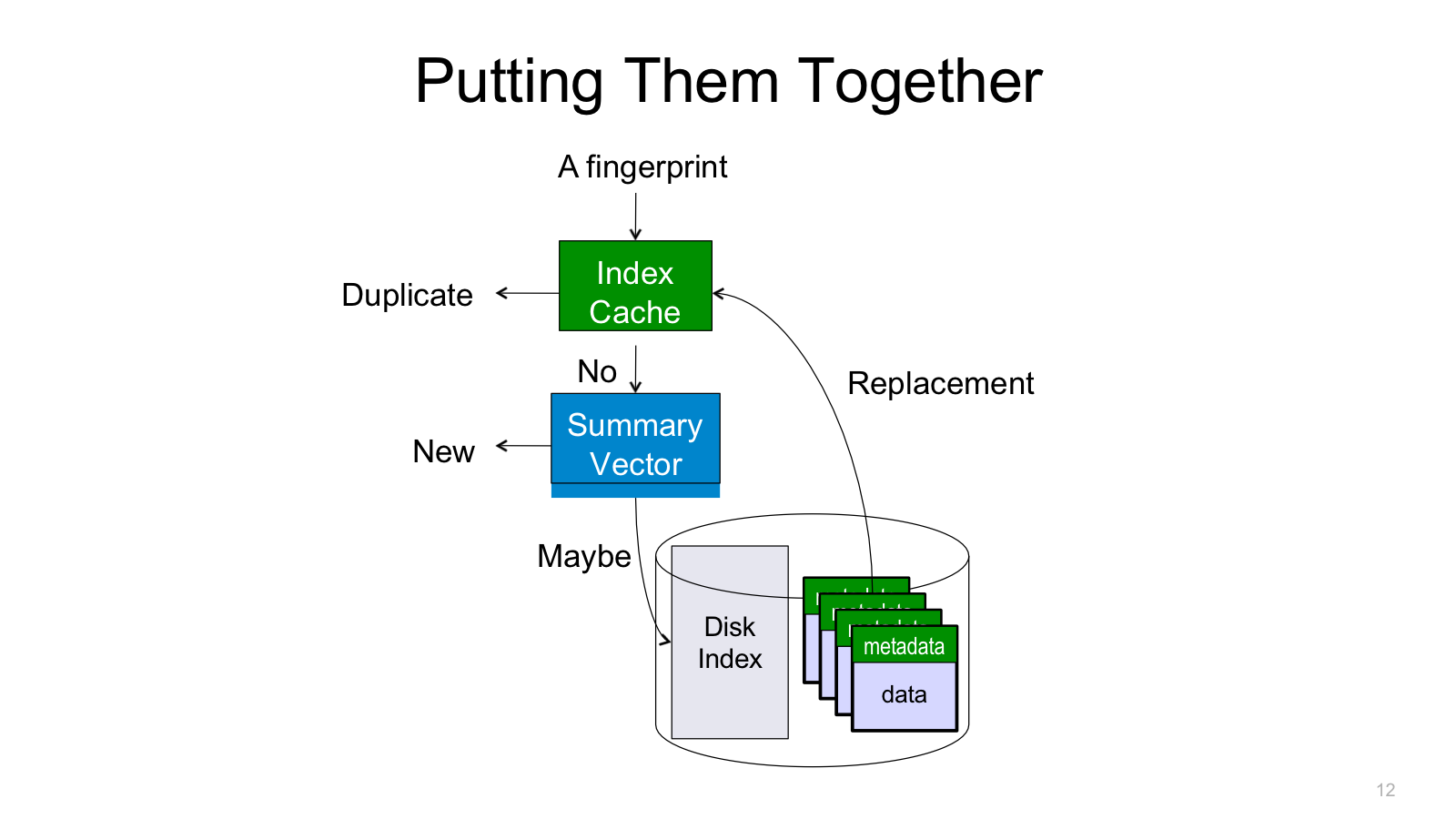

Data Domain 的三件套共同目标是减少 fingerprint lookup 的磁盘访问。

问题

Deduplication 是一种 global compression。普通 gzip/zip 一类 local compression 通常只在一个文件的小 sliding window 内找重复，课件给的量级大约是 2-3x 压缩；deduplication 跨很多文件和备份流找重复 segment，备份场景中可能达到 10-50x。

典型 workload 是 backup storage。第一次 full backup 之后，incremental backup 和下一次 full backup 会包含大量旧数据。系统把输入 data stream 切成 segments，计算 fingerprint，再查全局 fingerprint index：见过的 segment 不再写 data，只记录引用；没见过的 segment 才写入 container。

朴素方案会被 index 打爆。课件给了一个关键数量级：

1

80TB / 8KB segments * 20B fingerprint = 200GB index

如果每个 fingerprint lookup 都随机读磁盘，dedup 的吞吐会被磁盘 I/O 限死。

机制

Data Domain 的三个技术都服务于同一个目标：避免 fingerprint index 成为 disk bottleneck。

Summary Vector 是 RAM 中的 Bloom-filter-style 近似结构，用很少内存判断 segment 是否肯定没见过。如果 summary vector 说 no，这个 segment 一定是新数据，可以跳过磁盘 index lookup；如果说 maybe，才继续查更精确的 cache 或 disk index。它有 false positive，所以不能把 maybe 当成 duplicate。

Stream-Informed Segment Layout 利用 duplicate locality。同一个 backup stream 中相邻 segments 往往未来也会一起出现，因此系统把相邻 segments 放入同一批 containers，并把 data 与 metadata/index data 一起组织，让未来重复流访问时更局部。

Locality Preserved Caching (LPC) 不随机缓存单个 fingerprint。Disk Index 保存所有 <fingerprint, containerID>；Index Cache 只缓存部分映射。cache miss 时，系统查 disk index 找到 containerID，然后把整个 container 的 metadata 载入 cache。因为 layout 保留了 duplicate locality，后续 fingerprints 很可能命中同一 container metadata。

取舍

Summary Vector 的 false positive 会带来额外 lookup，但不影响正确性；stream locality 对备份 workload 很有效，但假设未来重复流与历史流有相近顺序；LPC 牺牲一点缓存粒度，换取成批加载带来的局部性。

IOFlow

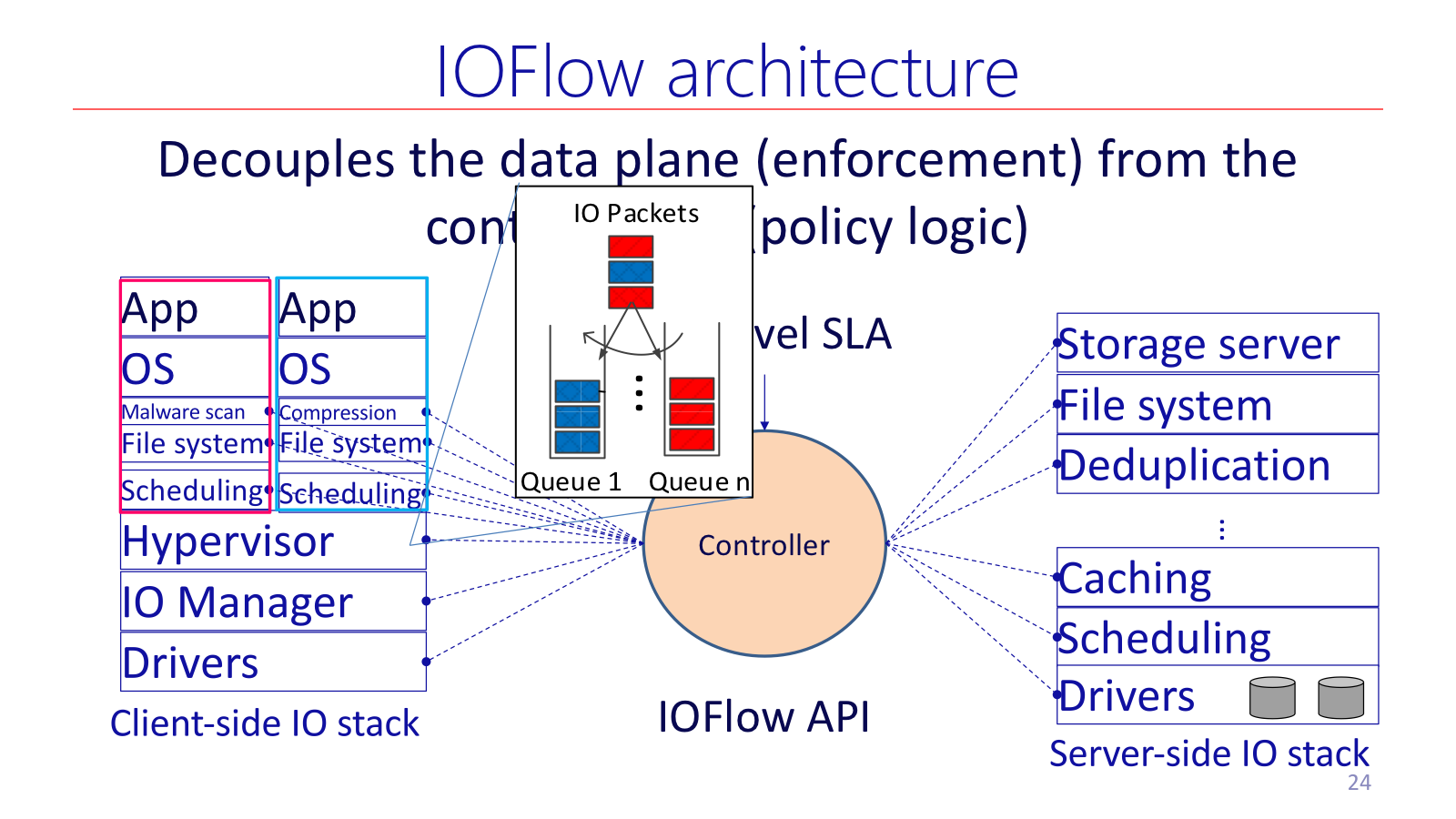

IOFlow 用 controller 管 policy，用 data-plane queues 执行 enforcement。

问题

企业数据中心里，应用跑在多个 VMs 上，VM-to-VM traffic 和 VM-to-storage traffic 走不同网络，storage stack 又跨 SMB、hypervisor、block layer、storage server 等很多层。用户想要的是 SLA，例如某租户获得 bandwidth B，某类 I/O 有更高 priority，或某些 I/O 绕过 malware scanner。

传统路径难点在于：各层独立配置，缺少统一 storage control plane；不同层看到的对象名字也不同，高层 SLA 很难变成路径上每个 enforcement point 的动作。

机制

IOFlow 的思路类似 storage 版 SDN：

• control plane：centralized controller，负责 policy logic 和 SLA enforcement 决策。
• data plane：路径上的 programmable queues，负责 classification、servicing、routing。
• IOFlow API：连接 controller 和 queues。

Storage flow 定义为：

1

<{VMs}, {File Operations}, {Files}, {Shares}>  ---> SLA

它不是单个 TCP connection，而是所有满足某个 SLA 的 storage requests。IOFlow API 的三个动作是：

Flow name resolution 是 IOFlow 的核心细节。一个 SLA 可能写成 <VM4, *, *, \\share\dataset> -> Bandwidth B，但 VM 层、SMB client、hypervisor、block layer、storage server 看到的名字都不同。controller 必须把高层 flow 翻译成每层能识别的 IO Header 和 queue rule。

只看 bytes 或 IOPS 并不足以做好限流。8KB read 和 8KB write 的设备成本可能不同；8KB write 和 64KB read 都是一条 I/O，但成本也不同；RAM、SSD、disk 的 cost model 更不一样。IOFlow 因此用 empirical cost model，把 token bucket 限在“成本”上，而不是只限 payload bytes。这样 policy 才能贴近真实设备瓶颈。

取舍

centralized controller 有全局视角，能做 max-min fair sharing，让 aggregate SLA 在多个 VMs 之间 work-conserving 地动态分配。代价是 controller 要收集 demand、下发规则，并控制 data-plane queue 数和排队次数，避免 overhead 把收益吃掉。

GFS

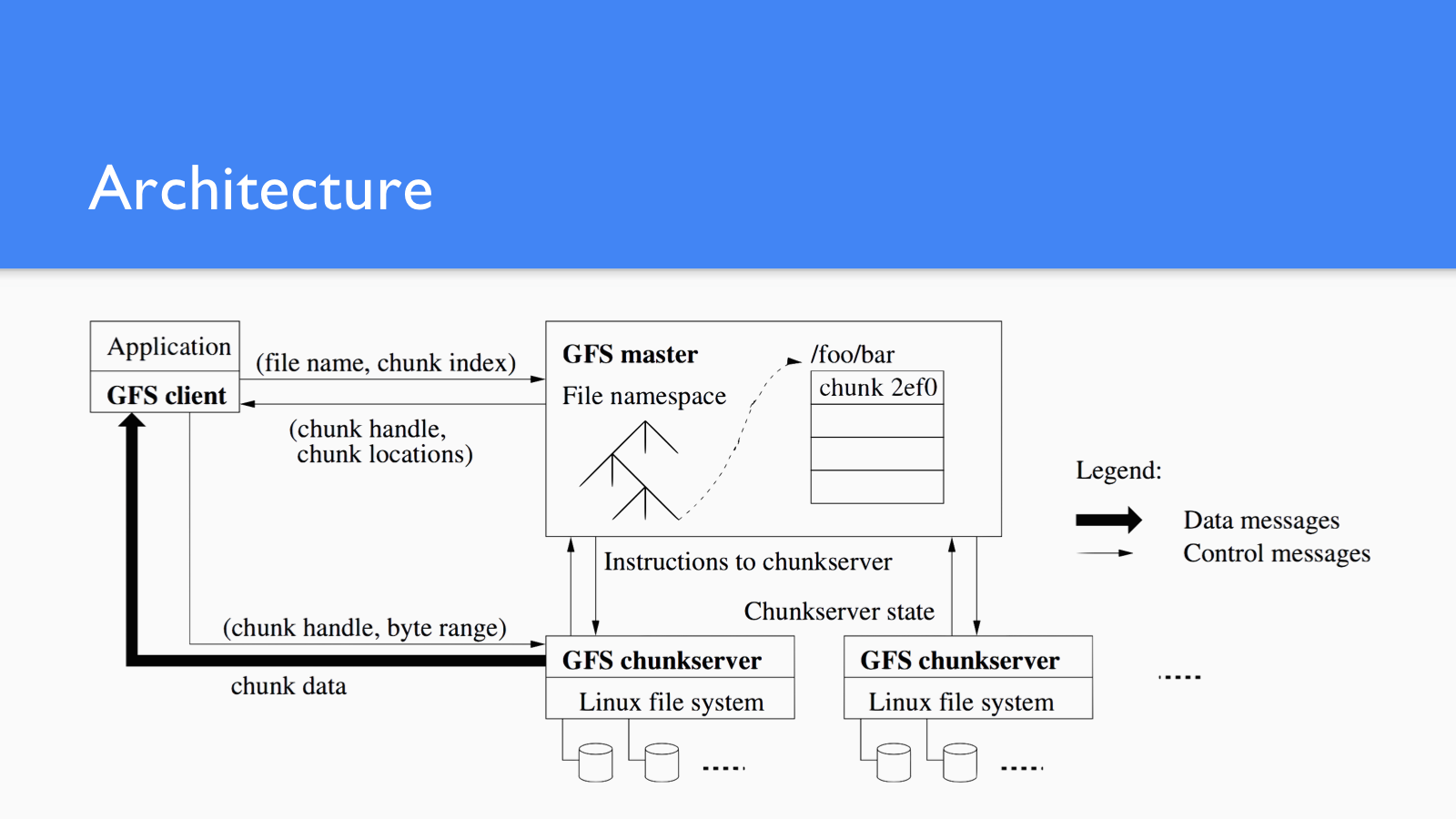

GFS 的 single master 管 metadata，clients 直接访问 chunkservers 传输数据。

问题

GFS 的假设不是 POSIX 小文件 workload，而是 Google 早期数据处理场景：

• 节点频繁失败。
• 文件巨大，常见 multi-GB。
• 大多数修改是 append 到文件末尾，random overwrite 很少。
• 高 sustained bandwidth 比 low latency 更重要。
• 多个 clients 可能并发 append 到同一个文件。

这些假设解释了 single master、64MB chunk、record append、lease 等设计。换句话说，GFS 从一开始就不是为了让每个小操作最低延迟，而是为了让大规模顺序数据处理在故障常态下继续跑。

架构

GFS 提供 create、delete、open、close、read、write，还提供 snapshot 和 record append。它的核心架构是 single master + chunkservers。master 管 namespace、ACL、file-to-chunk mapping、chunk locations、chunk leases、garbage collection 和 load balancing；chunkservers 把 chunks 存成 local Linux files。

最重要的原则是 control flow 和 data flow 解耦：

1. Client 向 master 请求 metadata，例如 chunk handle 和 replica locations。
2. Client 直接和 chunkservers 读写 file data。
3. Master 不在 data path 上，因此 single master 不应成为正常数据吞吐瓶颈。

Master 的 operation log 是 metadata 的唯一持久记录，也定义并发 metadata operations 的 serialized order。master crash 后 replay log 恢复状态；为了减少启动时间，会周期性 checkpoint。

Chunks and leases

GFS chunk 是固定大小，默认 64MB，每个 chunk 有 immutable、globally unique 的 64-bit chunk handle，默认复制 3 份。大 chunk 的优点是减少 client-master 交互、降低 master metadata 量、便于 persistent TCP connection；缺点是 internal fragmentation，小文件可能只有少数 chunks，容易 hot spot。

写入时，master 不给每次 write 排序，而是给某个 replica 授予 chunk lease，使其成为 primary。流程是：

1. Client 问 master：chunk replicas 在哪里，谁是 primary。
2. 如无有效 lease，master 选择一个 replica 授予 lease，并增加 chunk version number。
3. Client 把 data push 到所有 replicas，不一定先给 primary。
4. replicas ack 收到 data 后，client 把 write request 发给 primary。
5. primary 决定 modifications 的 serialization order，并本地 apply。
6. primary 把 write request 和 order 转发给 secondaries。
7. secondaries 按同一顺序 apply，回复 primary。
8. primary 回复 client success 或 error。

如果 primary 成功但某些 secondaries 失败，就可能出现 inconsistent replica state，client 可重试。lease 过期机制避免两个 primary 同时排序同一 chunk。

EC-Cache

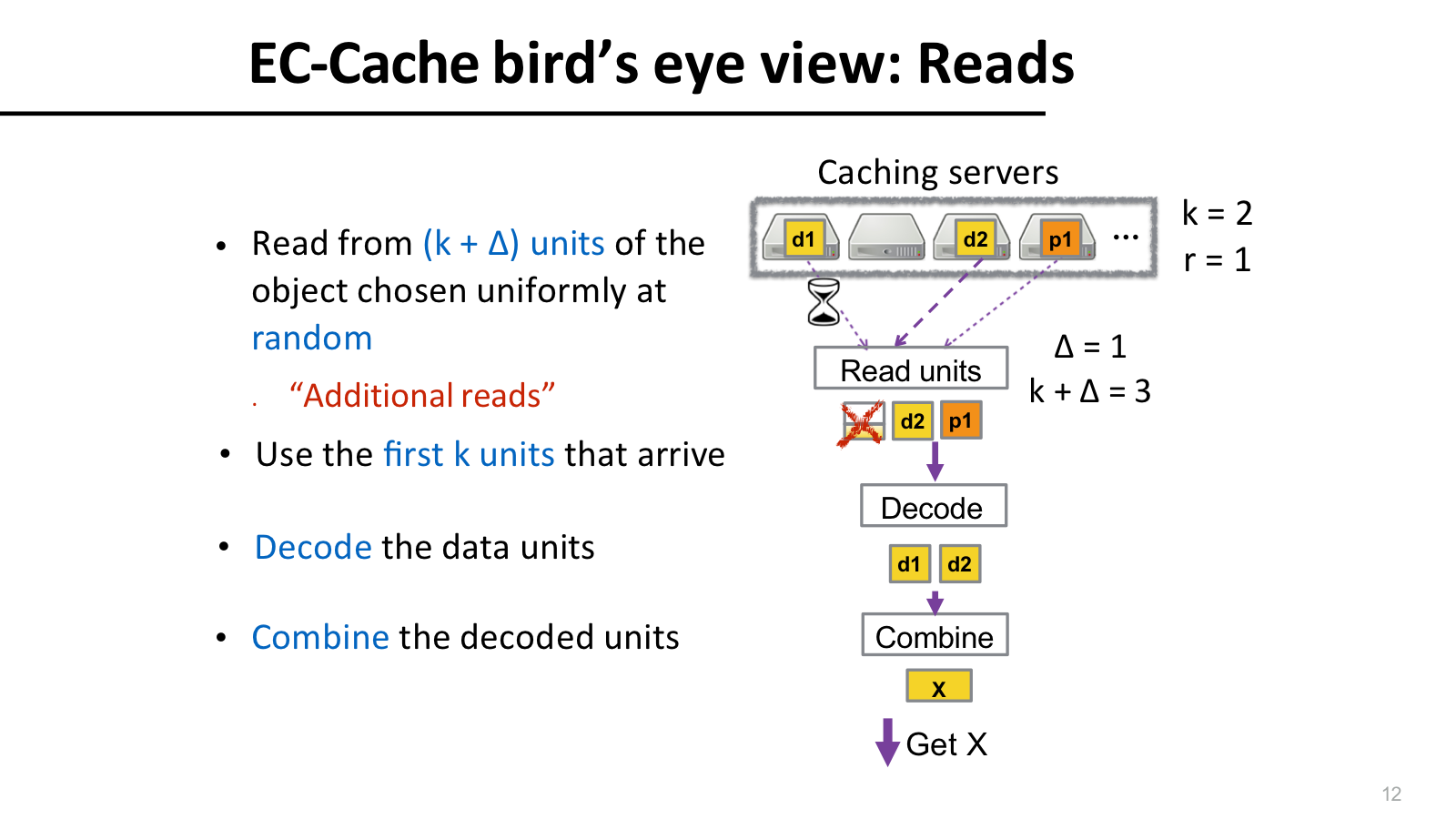

EC-Cache 读取 k+Delta 个 units，只等待最先返回的 k 个。

问题

Data-intensive clusters 依赖 distributed in-memory caching；从内存读通常比从 disk/SSD 快很多。Alluxio/Tachyon 这类系统的问题是 imbalance 很常见：object popularity skew、background network imbalance、failures/unavailabilities 都会让某些 cache servers 过载，带来 high read latency 和 tail latency。

传统方案是 selective replication：热门对象多放几份副本。它直观有效，但 memory overhead 只能整数倍增长，热点预测不总准确，对 tail latency 的控制也有限。

机制

EC-Cache 把对象 split 成 k 个 data units，再 encode 生成 r 个 parity units。只要拿到任意 k 个 units，就能 decode 原对象：

1
2

k data units + r parity units = k+r units
any k out of k+r units can reconstruct the object

写路径：

1. object split into k data units。
2. encode 生成 r parity units。
3. 把 k+r 个 units cache 到不同 servers。

读路径：

1. client 从 k + Delta 个 units 发起读取。
2. 使用最先返回的 k 个 units。
3. decode 得到 data units。
4. combine 得到原对象。

Delta=1 很重要。没有 additional reads 时，object splitting 的 parallel reads 可能降低 median latency，但 straggler 会拉高 tail latency；多读一个 unit 后，慢节点不一定拖住整个 request。

取舍

EC-Cache 使用 erasure coding 的目的不是传统 storage 的 space-efficient fault tolerance，而是 caching layer 的 load balancing 和 read latency。within-object coding 让 data 和 parity 都能参与分散负载；backend caching servers 不需要知道 EC，逻辑主要在 client library 中。代价是 encode/decode overhead 和额外 read bandwidth。

Chord

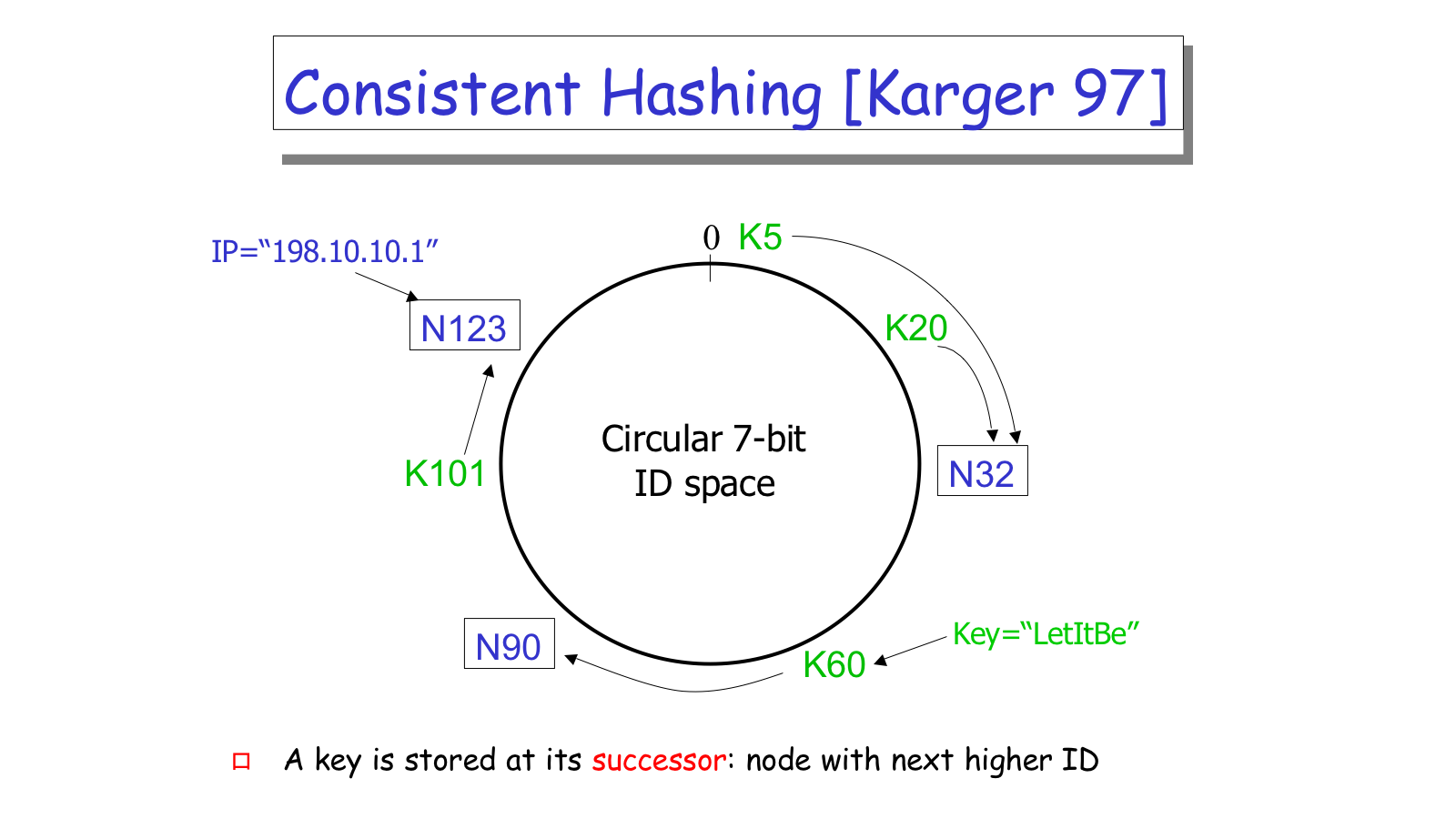

Chord 把 key 和 node 都映射到环上，key 由顺时针 successor 负责。

问题

Chord 解决的是 P2P 系统的 lookup：

1

Lookup(key) -> IP address

Chord 本身不存数据，它提供 peer-to-peer hash lookup service。中心化方案如 Napster lookup 简单，但 server 需要 O(M) state，且是 single point of failure。naive flooding 没有中心点，但 worst-case 是 O(N) messages per lookup。

机制

Chord 使用 m-bit identifier space，把 key 和 node 都 hash 到同一个环：

1
2

key identifier = SHA-1(key)
node identifier = SHA-1(IP address)

consistent hashing 的规则是：

1
2

A key is stored at its successor:
the node with the next higher ID on the identifier circle.

如果每个节点知道所有其他节点，lookup 可以 O(1)，但每个节点要 O(N) state。basic lookup 让每个节点只知道 successor，state 很小，但 lookup 可能沿环走 O(N) hops。

Finger table 是核心优化。每个 node 维护指数距离的 fingers：

1

finger i points to successor of n + 2^i

查找时每一步尽量向目标 key 前进一大段，因此 lookup 是 O(log N) messages，state per node 也是 O(log N)。

Membership

node join 的标准三步是：

1. initialize all fingers of new node。
2. update fingers of existing nodes。
3. transfer keys from successor to new node。

更 lazy 的做法是先初始化 successor，然后周期性检查 successor/predecessor，周期性 refresh finger table entries。Chord 的假设是没有 malicious participants；membership 变化很频繁时，routing table maintenance 是持续成本。

横向比较

贯穿线索

Control plane vs data plane 在 IOFlow 和 GFS 中最明显。IOFlow 的 controller 算 SLA policy，queues 执行；GFS 的 master 管 metadata 和 lease，clients 直接和 chunkservers 传输 data。Chord 没有集中控制平面，而是每个节点维护局部 routing state。

Locality 在不同系统中含义不同。Data Domain 利用 duplicate locality，把相邻重复 segments 的 metadata 放近；GFS 用大 chunk 和 persistent connection 利用大文件顺序访问；EC-Cache 则故意打散对象，用 any-k decode 把负载分散；Chord 的 locality 是 ID ring 上“顺时针更接近目标”。

Metadata scale 是每个系统都绕不开的主题。Data Domain 的 fingerprint index 太大，必须过滤和缓存；GFS 把 metadata 放 master 内存，所以 chunk 要大；Chord 控制每节点 routing metadata 为 O(log N)；IOFlow 则要把跨层名字解析成可执行的 IO Header。把这几条线索合在一起看，不难发现现代存储系统的设计重点已经从“单机上怎么放 block”扩展到了“在大规模系统里如何放置、查找、调度和恢复数据”。
