Lecture 21: Buffering, Reliability, and Transactions

导读

这一讲先把 mmap() 放到虚拟内存和文件系统的交界处：文件可以像内存一样被访问，真正的数据读取则推迟到 page fault 发生时。接着进入 buffer cache，OS 会缓存 data blocks、directories、inodes、free bitmap，用性能收益换来 dirty blocks 和 crash window。

后半讲区分 availability、durability、reliability，并用 RAID 说明 block-level reliability 只能解决一部分问题。最后会落到文件系统可靠性的核心：单个 logical operation 往往会更新多块 metadata，因此 crash consistency 还需要处理多块 metadata 更新被打断后的恢复。

本讲地图

主题	要解决的问题	关键机制
`mmap()`	文件能否像内存一样访问	file-backed pages、page fault、`MAP_SHARED`
Buffer cache	为什么文件读写不总是直接访问磁盘	cached blocks、dirty blocks、LRU、prefetch
Delayed writes	为什么 `write()` 返回不等于落盘	writeback cache、periodic flush、`fsync`
Reliability terms	“可用”“持久”“可靠”有什么区别	availability、durability、reliability
RAID / erasure coding	如何抵抗磁盘介质失败	mirroring、parity、XOR、RAID6
FS reliability	如何处理写了一半的 metadata	careful ordering、copy-on-write

正文

mmap 和 buffer cache 都把文件系统和内存管理接在一起。性能收益背后，马上会跟着 dirty block、crash window 和可靠性问题。

mmap

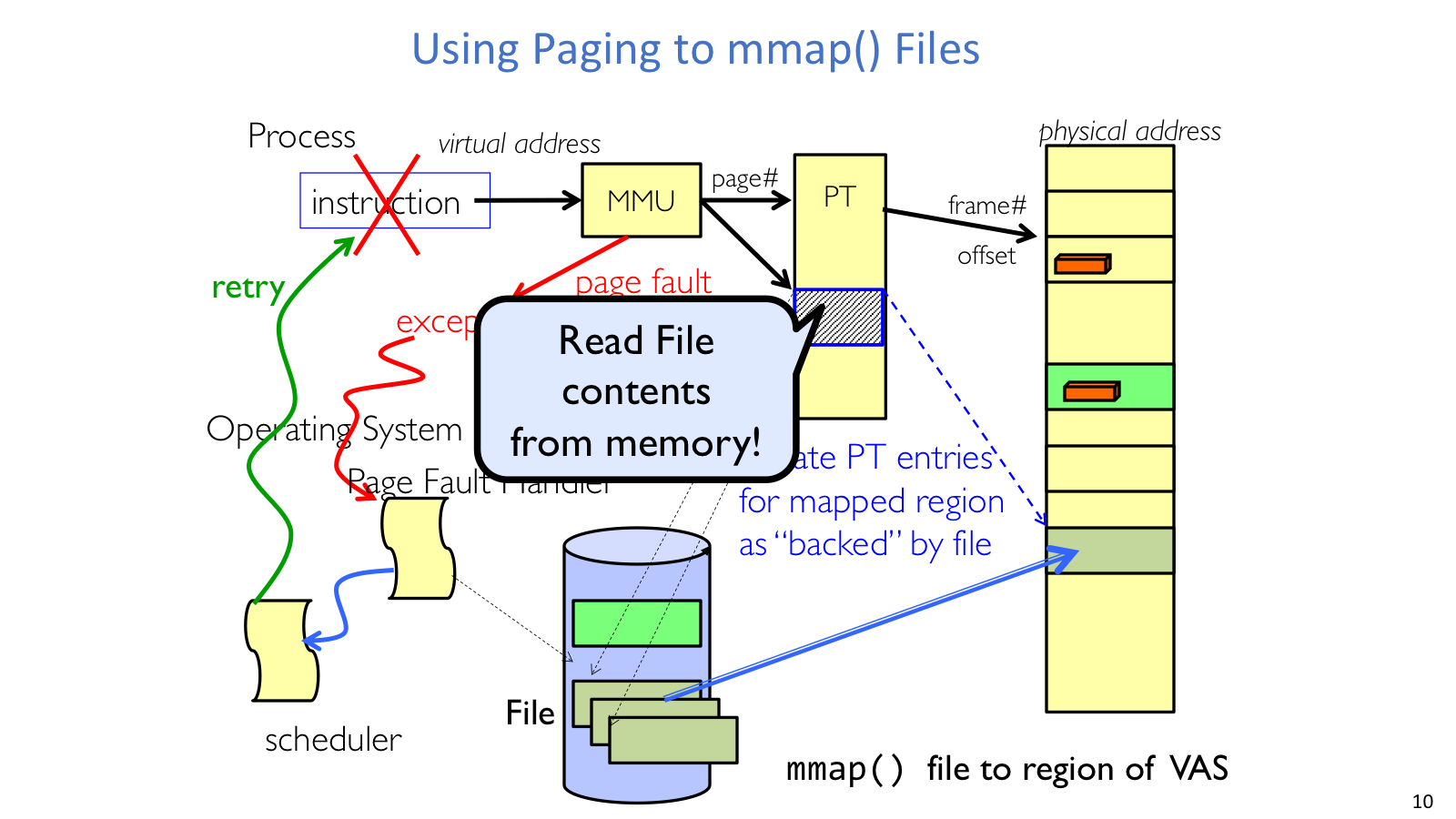

mmap paging

mmap() 把文件页接入 page table，真正的数据读取由 page fault 触发。

问题

传统文件 I/O 通过 read() / write() 在用户 buffer 和 kernel/file buffer 之间显式 copy，每次调用都要跨系统调用边界。mmap() 的目标是把文件映射到进程虚拟地址空间的一段 region，让程序通过普通 load/store 访问文件内容。

这个接口之所以自然，是因为虚拟内存已经有一套成熟机制：page table、page fault、page replacement、dirty page。mmap() 做的事情，就是把文件系统变成这些机制的 backing store 之一。

机制

调用 mmap() 时，OS 不一定立刻读入整个文件。它可以先在 page table 中建立 file-backed PTE，标记这些虚拟页对应某个 file offset。进程第一次访问该地址时：

MMU 查 page table。
如果页不在内存，触发 page fault。
page fault handler 根据 PTE 中的 file backing 信息，从文件读对应 page 到 frame。
OS 更新 PTE。
faulting instruction 被重试。

MAP_SHARED 和 MAP_PRIVATE 是理解行为的关键。MAP_SHARED 下，对映射区的写入最终会反映到 backing file 或被其他共享映射看到；MAP_PRIVATE 常配合 copy-on-write，修改不会直接覆盖原文件。

例子

课件中的代码先打开文件，再执行：

1
2
3
4
5
6
mfile = mmap(0, 10000,
             PROT_READ | PROT_WRITE,
             MAP_FILE | MAP_SHARED,
             myfd, 0);
puts(mfile);
strcpy(mfile + 20, "Let's write over it");

puts(mfile) 看似只是读内存，实际可能触发 page fault，把文件页读进内存。strcpy 修改 mapped memory；因为 mapping 是 MAP_SHARED 且有 PROT_WRITE，这些 dirty file-backed pages 之后会写回文件。需要注意的是，close(fd) 不等于立刻 unmap，也不等于所有 dirty pages 已经落盘。

Buffer cache

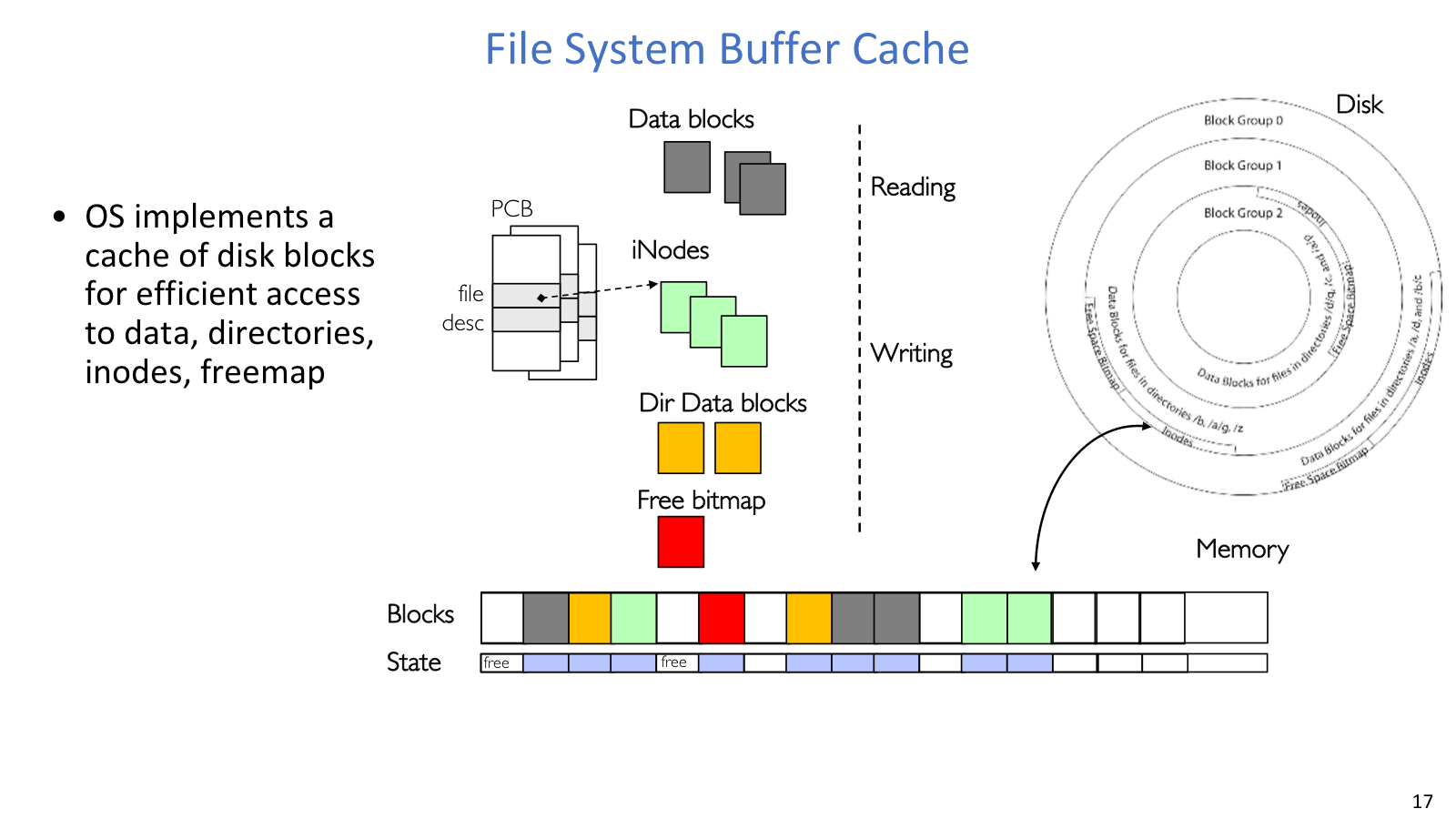

这张图把 buffer cache 放在内存和磁盘之间，方便看出 metadata 也会经过这层缓存。

问题

kernel 必须把 disk blocks 拷到 main memory 才能查看或修改它们。如果每次 open()、read()、write() 都同步访问磁盘，文件系统会被 seek、rotational delay 和设备吞吐限制拖慢。buffer cache 就是 OS 用来缓存文件系统 blocks 的软件 cache。

它缓存的不只是 file data blocks，也包括 directory blocks、inodes、free bitmap / freemap，以及 name translation 相关信息。也就是说，路径查找、metadata 更新和普通文件读写都会经过这层 cache。

open / read / write

open() 常从 directory lookup 开始：读取目录 block，搜索 <name, inumber>，找到 inode，创建 file descriptor 和 open file description。目录 block 和 inode 都可以留在 cache 中，重复打开同一路径会快很多。

read() 从 fd 找到 open file description，再从 in-memory inode 走 index structure 找 data block。如果目标 data block 不在 cache，OS 从 disk load；随后从 kernel cache copy 用户需要的 bytes 到 user buffer。

write() 类似 read，但更容易牵扯多块 metadata：如果写超出当前文件大小，可能要 allocate new blocks，更新 free bitmap，更新 inode size/block pointers，修改 data block，并把相关 cache blocks 标成 dirty。

Eviction and replacement

cache block 可能处于 free、being read、in use、dirty、being written 等 transitional states。clean block 可以直接丢弃；dirty block 必须先写回 disk。因为 OS 内部可能有指针指向 cache block，eviction 还要保证不能把正在使用的数据结构悄悄移走。

buffer cache 由 OS software 实现，不像 CPU cache/TLB 那样由硬件自动管理，所以 full LRU 的维护成本相对可接受。LRU 对很多 workload 有效，但 large file scan 会污染 cache，把只用一次的数据挤掉真正热的数据。实际系统会结合 read-ahead、use-once hint 或应用提示来避免这种问题。

Prefetch / delayed write

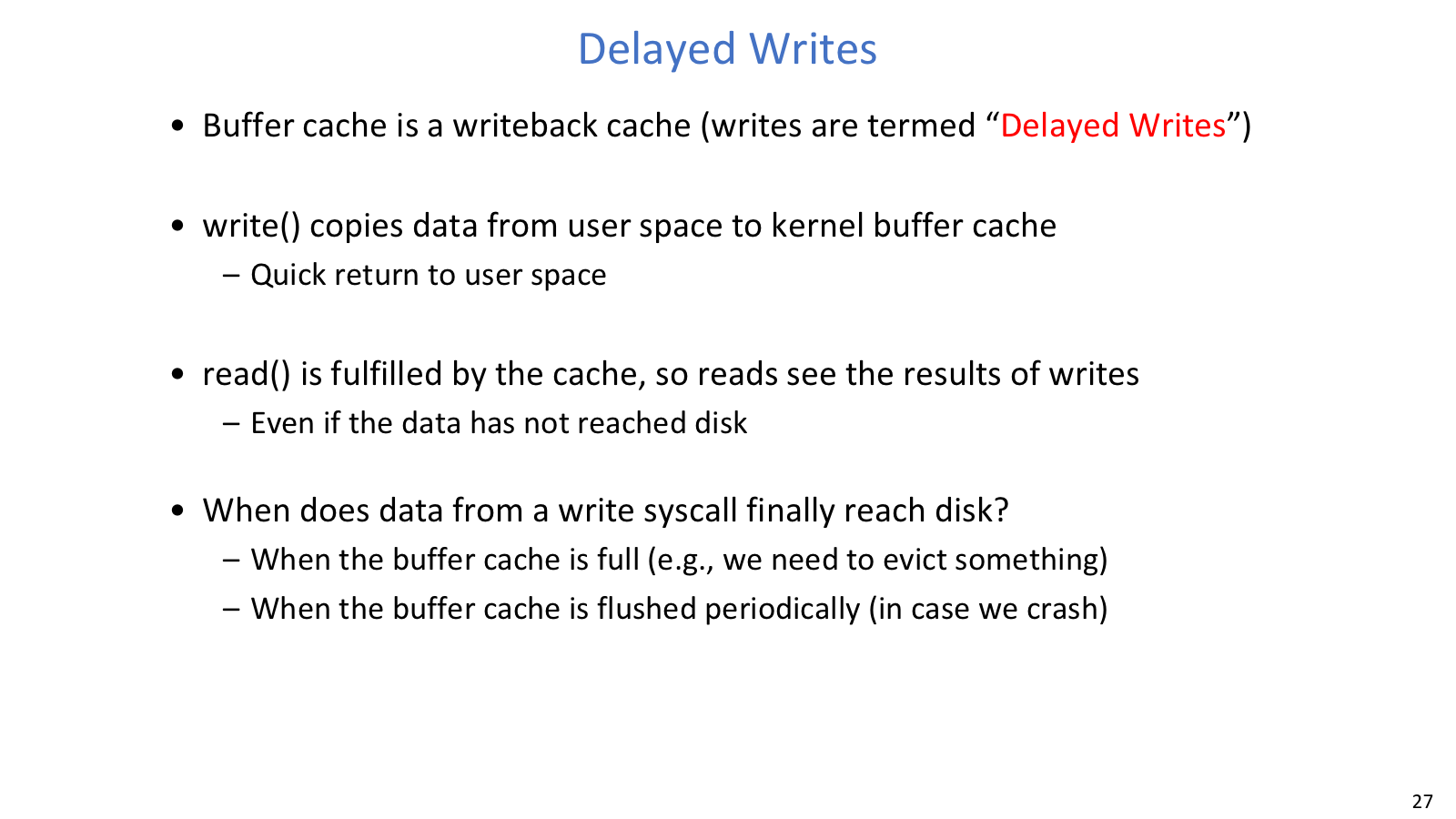

Delayed writes

write() 快速返回时，修改可能只是进入 kernel buffer cache，还没有写入 disk。

Prefetching

文件访问常有顺序性，read ahead prefetching 会提前读取后续 blocks。这样做能减少应用等待，也让 disk scheduler 有更多请求可重排。风险是 prefetch 太多会抢占其他应用 I/O，太少又无法隐藏 seek 和 rotational delay。

Delayed writes

buffer cache 是 writeback cache，因此文件系统写入常是 delayed writes。write() 返回时，数据通常只是从 user space copy 到 kernel buffer cache，并标记为 dirty。应用之后 read() 可以从 cache 读到刚写的数据，即使 disk 上仍是旧内容。

dirty blocks 真正落盘通常发生在三种时机：cache 满了，必须 evict dirty block；OS 周期性 flush，以缩短 crash 丢失窗口；或者应用显式调用 fsync / sync 类接口。这里需要注意的是，write() 的返回值只说明 kernel 接收了这次写入，并不等价于数据已经进入 stable storage。

性能收益很大：write() 可以快速返回；disk scheduler 能积累多个 writes，用 elevator algorithm 排序；delayed block allocation 也可能让连续写更容易分配到 contiguous blocks。短命文件甚至可能在被删除前从未真正写到 disk。

风险也同样清楚：crash 时 dirty data 或 dirty metadata 可能丢失。如果 directory entry、inode、free bitmap 的一部分写回了，另一部分没写回，文件系统可能出现不可达 inode、leaked blocks、错误大小或坏指针。

两套缓存

buffer cache 和 demand paging 都在“内存不够时缓存 backing store 内容”，但对象和风险不同。

维度	Demand paging	Buffer cache
缓存对象	virtual memory pages	disk blocks、inodes、directories、freemap
替换策略	full LRU 太贵，常用 Clock 近似	full LRU 更可行
dirty 处理	dirty pages 写回 swap 或 file	dirty blocks 周期性写回 disk
核心风险	working set、page fault 频率	crash 后 persistent state consistency

两者还会争内存。太多内存给 file system cache，应用可用内存减少，可能增加 paging；太少内存给 cache，文件访问会频繁打到 disk。现代 OS 常动态调整两者边界，让 paging 和 file access 的 disk access rate 保持平衡。

可靠性词表

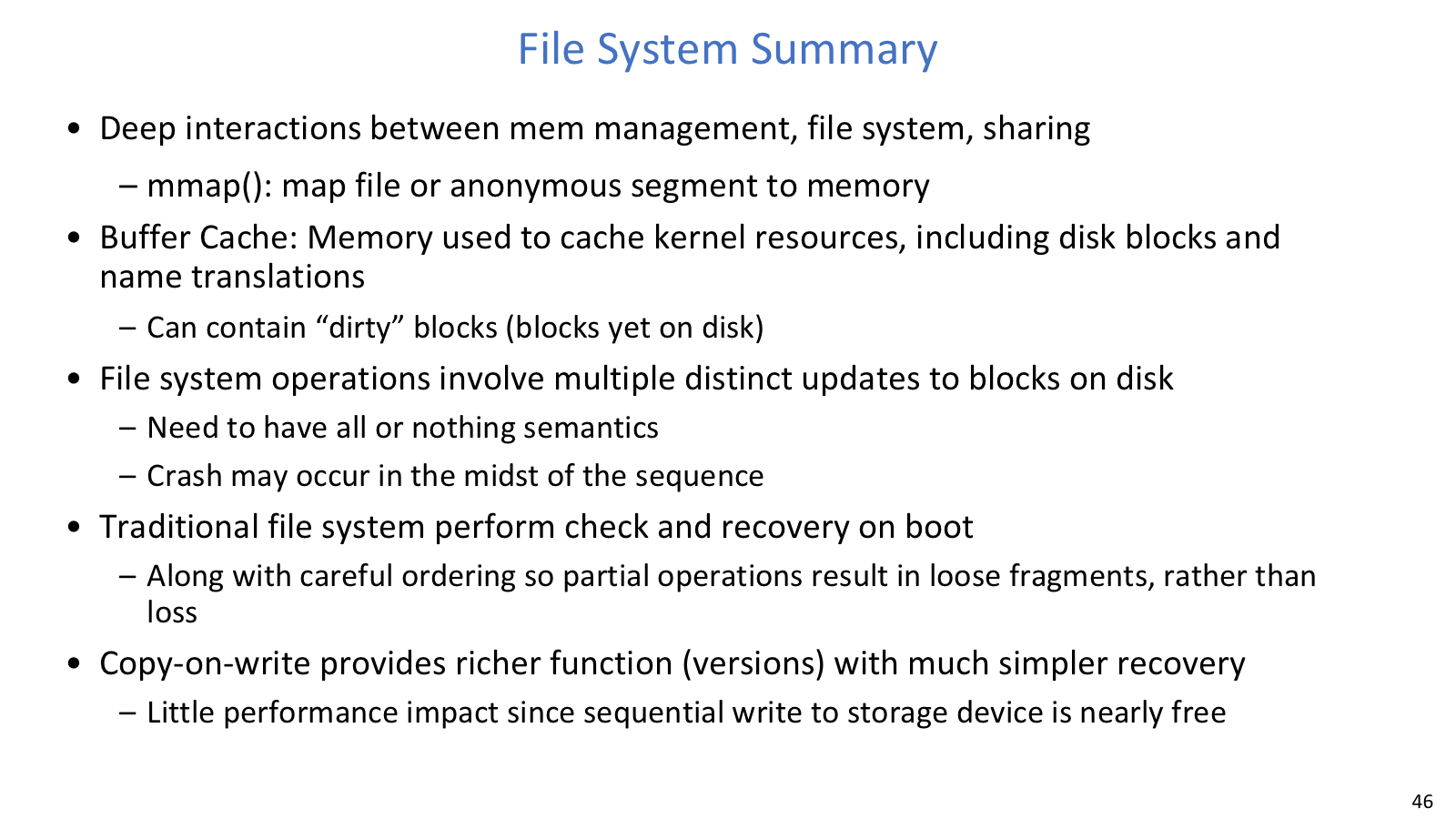

Reliability approaches

RAID 之后还需要文件系统层面的 careful ordering 或 copy-on-write。

这组三个词容易混，但它们关注的时间尺度不同。Availability 是系统现在能接受并处理请求的概率，常用几个 9 衡量；Durability 是 fault 后数据仍能保存或恢复的能力；Reliability 更强，强调系统在一段时间内正确执行功能，通常包含 availability、security、fault tolerance 和 durability。

一个关机但磁盘完好的系统可能 durable 但 not available；一个在线但返回错误数据的系统可能 available 但 not reliable。

RAID / erasure code

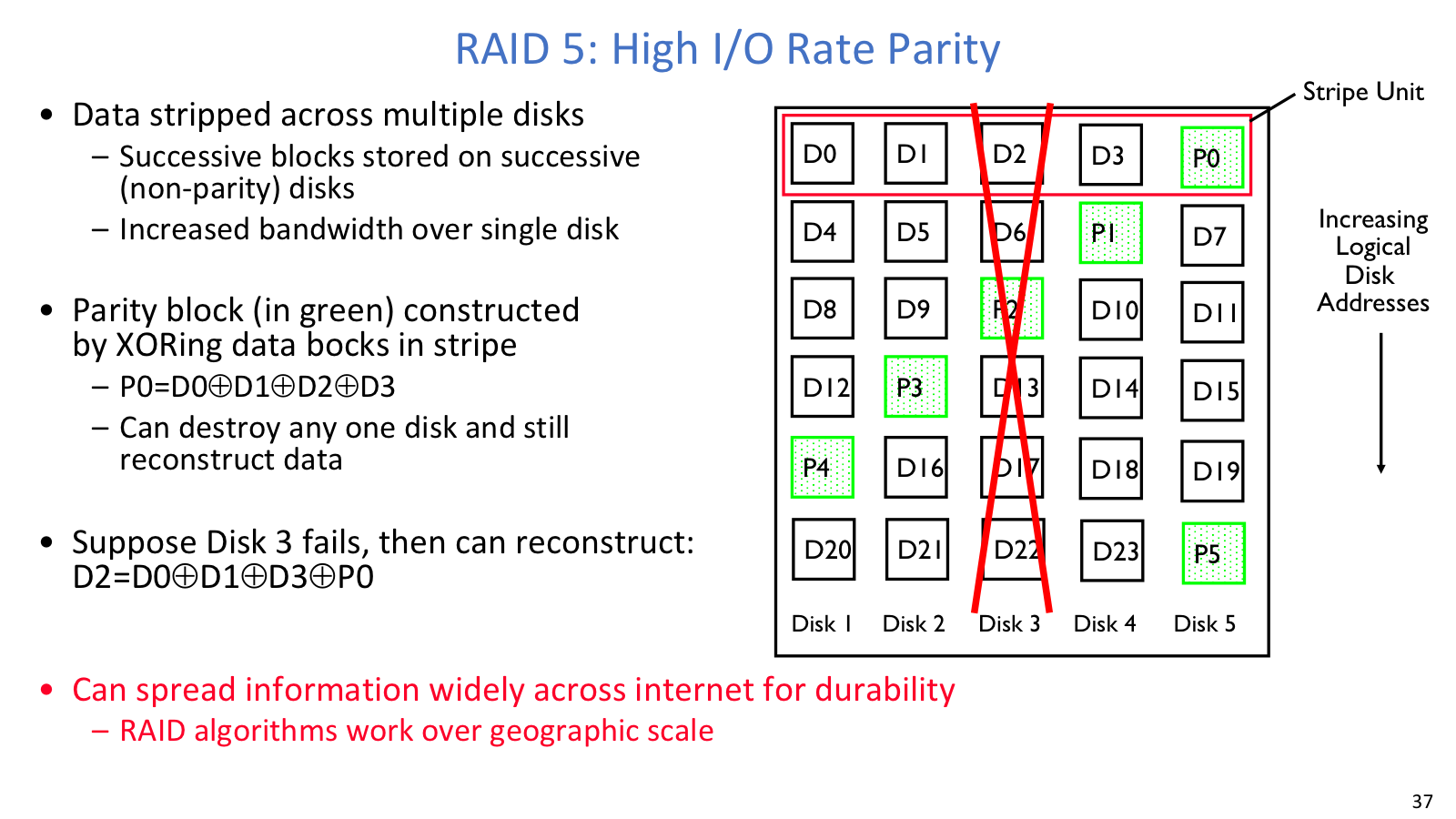

RAID5 parity

RAID5 用 XOR parity 在容量、读带宽和单盘容错之间折中。

RAID1

RAID 是 data storage virtualization：用多个 physical disks 构成一个 logical disk，并在 reliability、performance 和 capacity 之间折中。RAID1 mirroring 是最直接的做法，把每个 disk 完整复制到 shadow disk。它的 capacity overhead 是 100%，写入要写多个副本，但读取可以从任一副本读，也可以并行服务多个 read。disk failure 后，替换新盘并从 mirror copy 即可恢复。

RAID5

RAID5 把数据条带化到多个 disks，并为每个 stripe 维护 parity block。parity 用 XOR：

1
P0 = D0 xor D1 xor D2 xor D3

如果 D2 所在 disk 丢失，可以重构：

1
D2 = D0 xor D1 xor D3 xor P0

RAID5 比 RAID1 容量效率更高，也能提升读带宽，但只能容忍一个 disk failure。到了大盘时代，rebuild 时间会变得很长；在重建窗口里，如果第二块盘再坏，整个 array 就会进入危险状态。

RAID6 and erasure coding

RAID 可以看作 erasure code：系统知道哪些 disks 坏了，就把缺失 disk 当作 erasure。RAID6 能在一个 stripe 中容忍 2 块盘失败。更一般的 Reed-Solomon codes 可描述为：

1
2
3
m data fragments
generate n - m extra fragments
tolerate n - m failures

erasure coding 也可用于跨地域复制：durability 高，因为很难同时毁掉所有 fragments；read availability 也高，因为只需读到足够多 fragments；但 write availability 和 consistency 会变难，尤其当写入要求多个副本同步确认时。

RAID 的边界

RAID 能抵抗 disk media failure，却不能保证文件系统永远处在一致状态。原因在于，power failure 或 software crash 可能发生在一个 logical file operation 中间，而这个 operation 可能涉及 inode、indirect block、data block、free bitmap、directory block 等多块物理 blocks。

本讲最后给出两个大方向：

方法	代表	思路
Careful ordering and recovery	FAT、FFS + `fsck`	按安全顺序写，crash 后扫描并清理
Versioning and copy-on-write	ZFS	不覆盖旧版本，写新结构，最后切换版本入口

careful ordering 的直觉是先构造数据和 metadata，最后再把 pointer 或 directory entry link 到 namespace。COW 的直觉则是旧版本在新版本 ready 之前不被破坏。这两个方向会在下一讲展开成 transactions、journaling 和 distributed decision making。
