Lecture 19: File System 1 - I/O Performance and File System Design

导读

• 本讲前半部分解释 I/O performance：为什么 utilization 接近 100% 时 latency 会暴涨。
• 中段讨论 queueing theory 和 disk scheduling：队列既是延迟来源，也是 batch/reorder 的机会。
• 后半部分进入 file system abstraction：文件系统如何把 block device 变成用户看到的 files、directories 和 path names。
• 读这讲要把 open()、directory lookup、inumber/inode、file descriptor、data block 串成一条路径。

本讲地图

正文

I/O 性能最容易被 queueing delay 放大。先把 latency、throughput 和 utilization 的关系理清，再看 disk、network 和 file system 会顺很多。

基本指标

Response time/latency 是完成一次 operation 需要多久；bandwidth/throughput 是单位时间完成多少 operation 或传多少数据。不同系统使用不同单位：operations 用 op/s，文件和存储用 MB/s，网络常用 Mb/s，计算用 GFLOP/s。

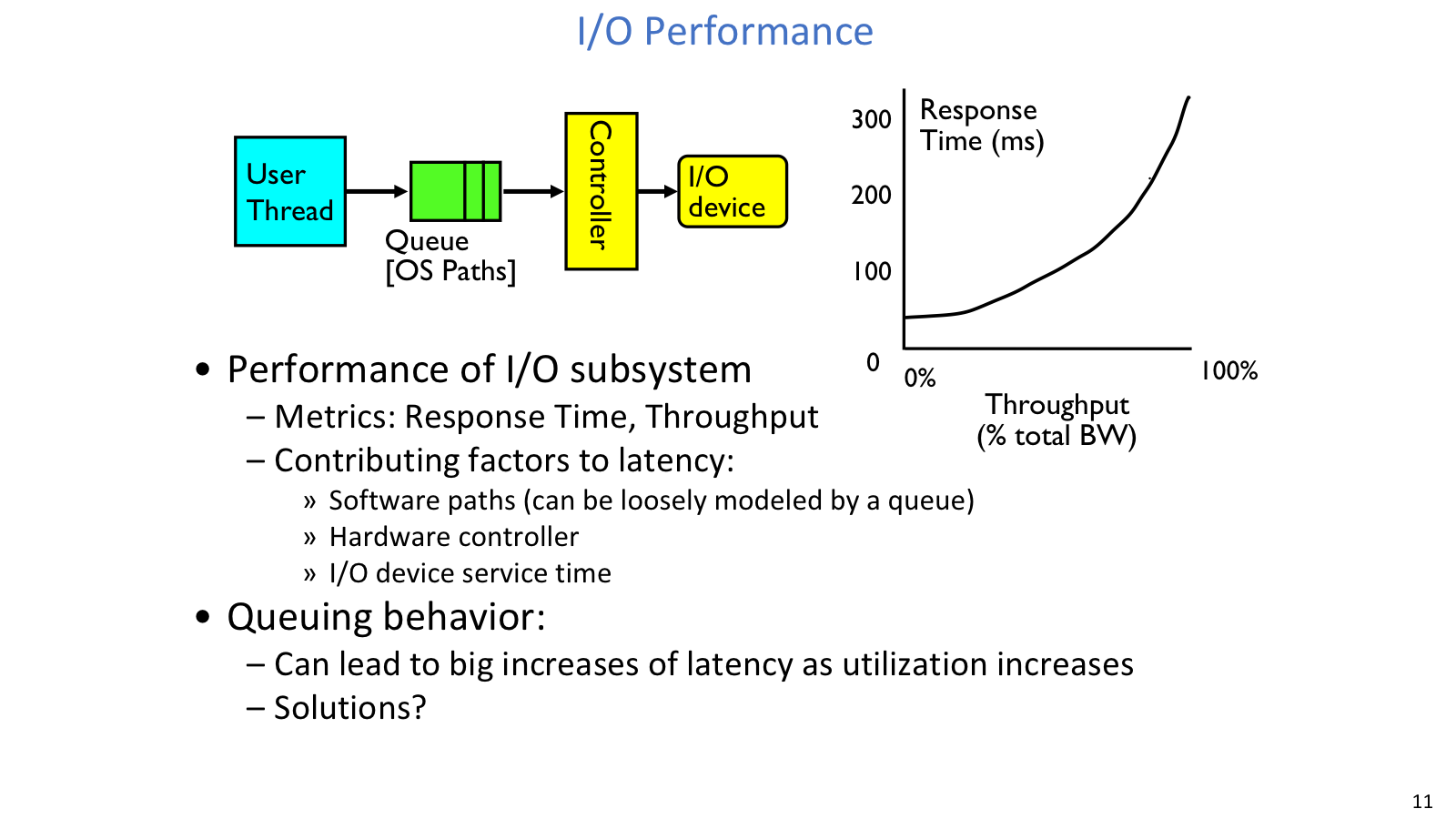

I/O subsystem 的 latency 主要来自 software path、hardware controller 和 I/O device service time。software path 往往可以近似看成 queue；controller 负责把请求翻译成设备动作；真正落到设备上时，还要付出 service time。

吞吐接近满载不代表延迟低。利用率升高时，请求越来越可能遇到前面的请求，queueing delay 会非线性增长。尤其在 utilization 接近 1 时，服务时间本身可能没变，但排队时间会迅速主导响应时间。

Bursty Workload

在简单 deterministic world 中，请求按固定间隔到达，service time 固定。如果两次请求之间有足够空隙，queue delay 很小。

现实 I/O 更常是 bursty world：平均 arrival rate 可能不高，但请求集中到达时，大多数请求都会排队。Burst 是 threat，因为它增加 latency；也是 opportunity，因为队列中有多个请求时，OS 或 controller 可以 reorder、batch、piggyback，从而提高设备效率。

Queueing Theory

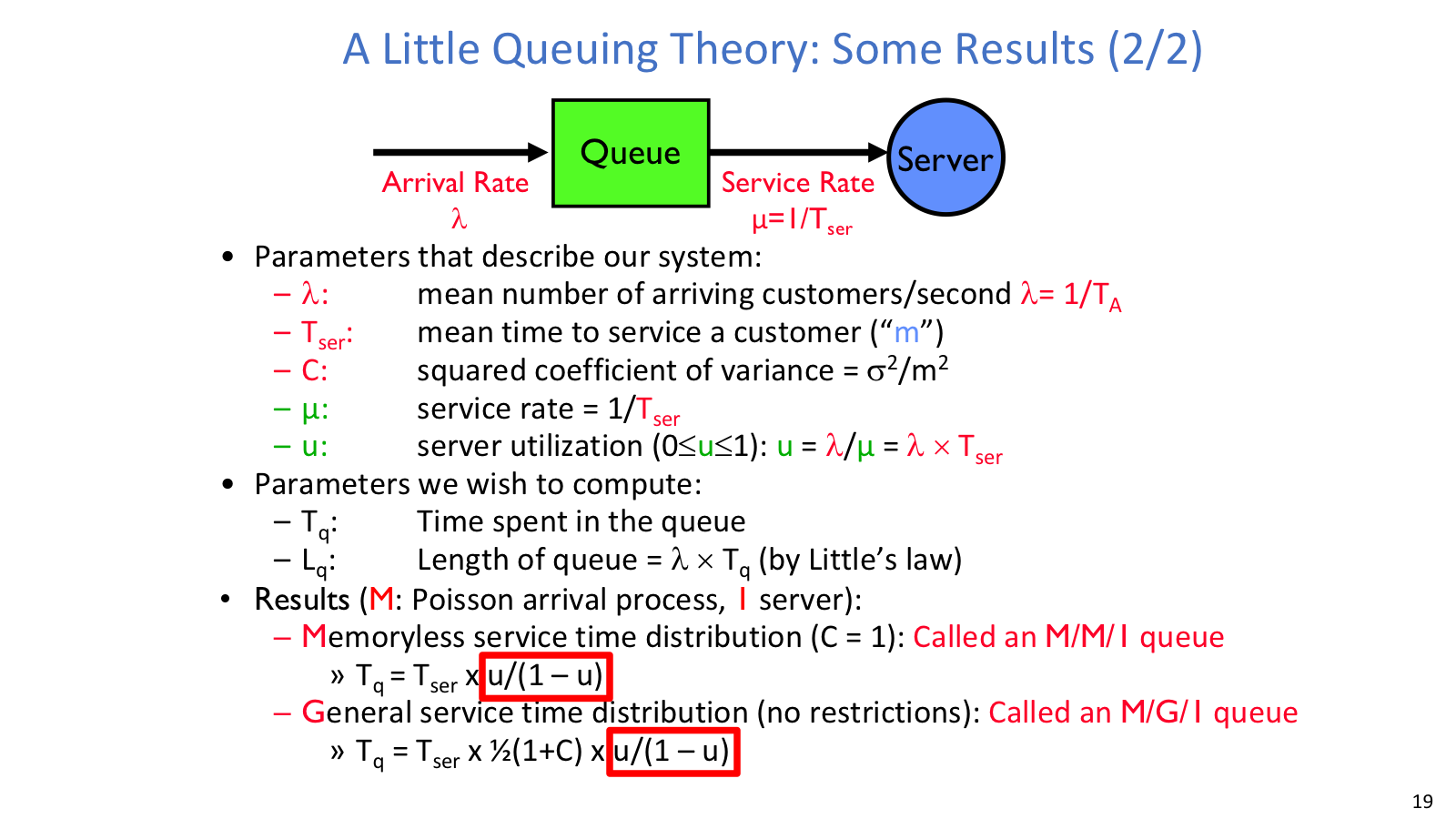

这页给出 M/M/1、M/G/1 和 Little’s law 的核心公式。

指数分布常用来建模随机 interarrival time：

1
2

f(x) = lambda * e^(-lambda x)
mean interval = 1 / lambda

它的重要性质是 memoryless：已经等了多久不影响还要等多久。这只是模型近似，不代表所有真实设备都 memoryless。

常用符号如下：

在单 server、长期 steady state、queue 无上限、arrival memoryless 的假设下：

1
2
3
4
5

M/M/1: Tq = Tser * u / (1 - u)

M/G/1: Tq = Tser * 1/2 * (1 + C) * u / (1 - u)

Little's law: Lq = lambda * Tq

如果 u >= 1，系统不稳定，不能套用 steady-state 下的有界队列结果。

一个典型计算流程是：先统一单位，算 u = lambda * Tser，再按给定的服务时间分布选 M/M/1 或 M/G/1，最后用 Tsys = Tq + Tser 得到总响应时间。常见错误是把 Tq 当成总时间，或者把 u 写成 lambda / Tser。

I/O 优化

I/O latency 来自 OS software path、controller 和 device service time，也可以被抽象成 queueing system。

改善 I/O 性能时，可以先问瓶颈在哪里。Speed 是直接让软件路径、controller 或设备 service 更快；Parallelism 是增加独立 bus、controller、disk 或 queue；Overlap 则是在等待 I/O 时做其他有用工作。如果瓶颈已经很明确，就应该优先提升瓶颈 service rate。

Queue 本身也可以被利用：它能 absorb bursts，也给 reorder、batching、piggyback 留出空间。另一方面，Admission control 会限制进入系统的请求数，用有限 queue 控制 delay。它能避免 queue 无限增长，但也会引入公平性问题；如果控制不好，低优先级请求可能长期进不来，或者系统在高压下出现 livelock 风险。

Disk Scheduling

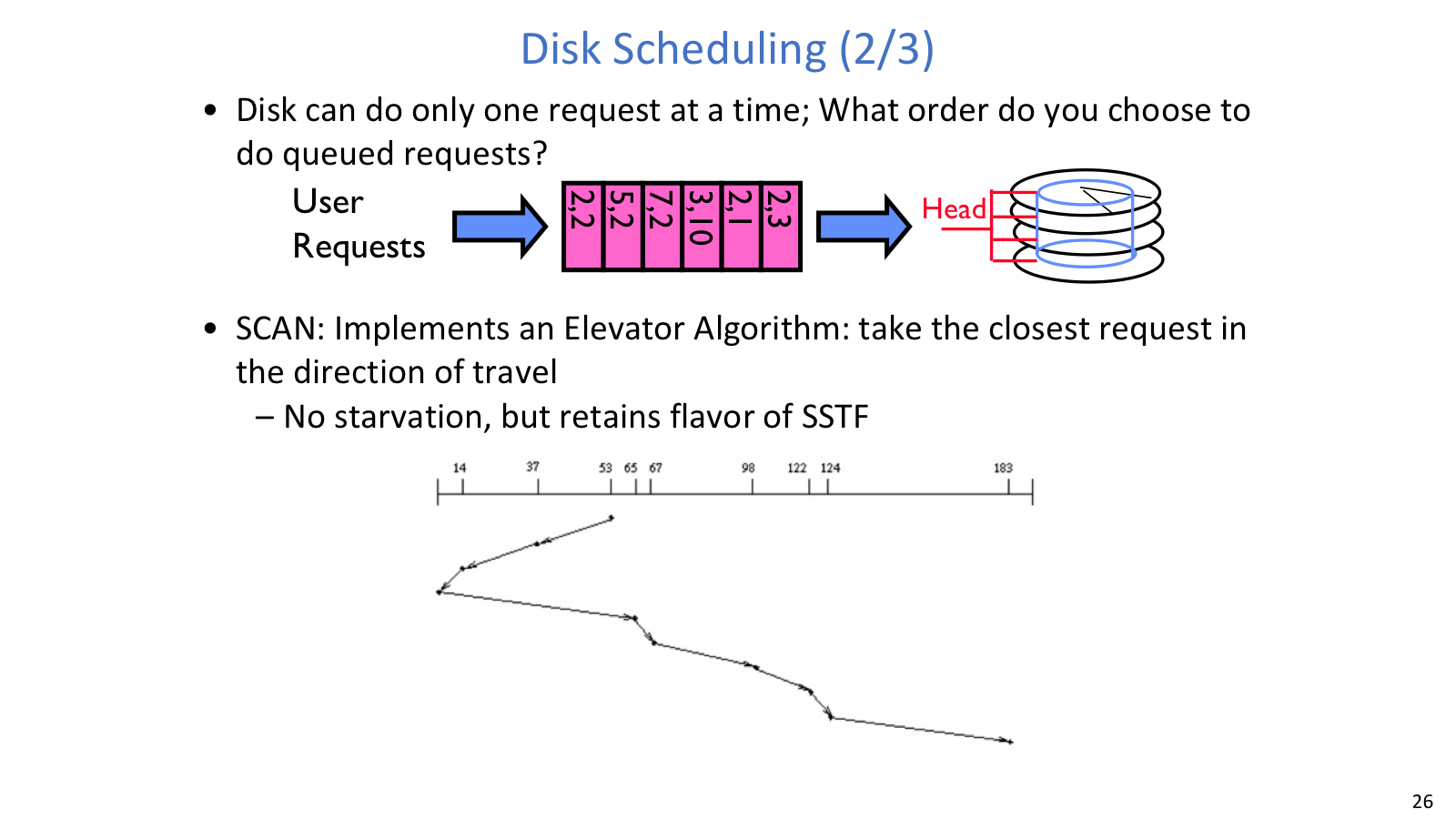

SCAN 把磁盘调度看成电梯算法，减少寻道并避免 SSTF 的 starvation。

磁盘一次只能处理一个 request，队列里多个 request 时必须选择顺序。调度目标不是抽象的“公平”或“最快”之一，而是在 head movement、starvation、rotation 和 workload pattern 之间折中。

画 disk scheduling 题时，先标当前 head position 和 pending requests。FIFO 直接按到达顺序；SSTF 每步选最近；SCAN/C-SCAN 必须写清扫描方向。在真实系统里，“shortest seek”还常要考虑 rotational delay，因为 rotation 可能和 seek 一样重要。

I/O 共性

Network I/O 是 packets，disk I/O 是 blocks，但 queueing、batching、overlap、kernel overhead 的原则相通。云系统里 storage 常通过 datacenter network 访问，因此 network stack 也会影响 storage performance。

优化方向包括更好的分布式抽象、优化 kernel TCP/IP stack、kernel bypass/user-space network stack，以及 NIC offload，例如 RDMA、SmartNIC、DPU。

走向 File System

底层硬件提供 block interface：HDD 通过 sector/LBA 访问，SSD 内部有 FTL，但 OS 仍常看到 block-like interface。File system 的工作是把 block array 转换成用户理解的 files、directories、names、protection、reliability 和 free space management。

用户眼中的 file 是 durable data structure；UNIX system call view 中 file 是 collection of bytes；OS internal view 中 file 是 collection of blocks。小范围读写也必须转化为 block I/O。比如读 bytes 2-12 时，内核要读入所在 block，再返回对应 byte range；写 bytes 2-12 时，也通常要先读入 block，修改相关部分，再把 block 写回。

block 是 logical transfer unit，sector 是 physical transfer unit；UNIX block 常见大小是 4KB。

File System 状态

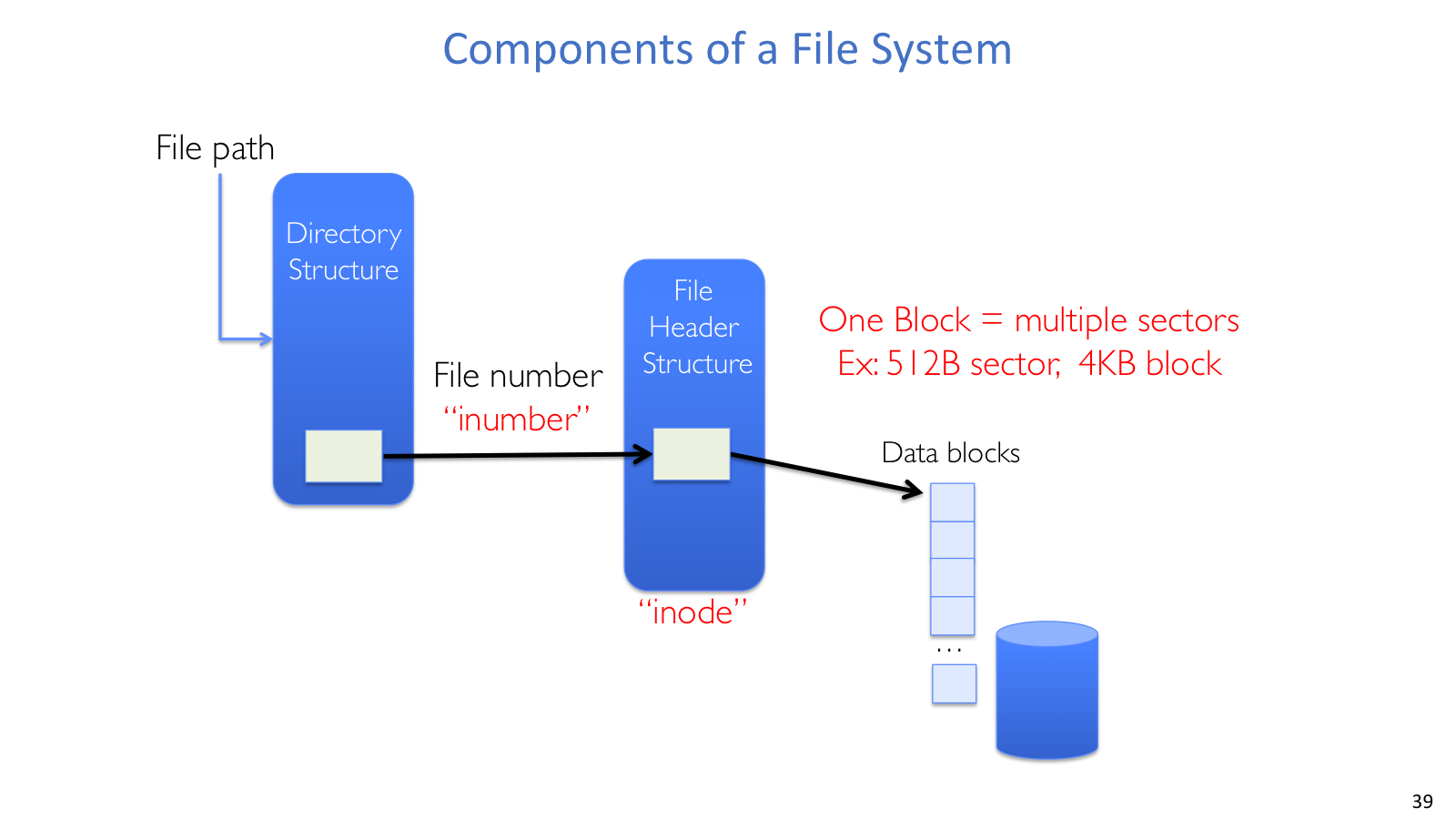

文件系统的核心链路是 path -> directory -> inumber/inode -> data blocks。

文件系统至少要维护四类信息：哪些 blocks 属于哪个 file，directory 中哪些 name 对应哪些 file，哪些 disk blocks 是 free 的，以及这些 metadata 自己存在哪里。换句话说，它不只是保存数据，还要保存“如何找到数据”和“哪些空间还能用”。

典型组件链路是：

1
2
3
4
5

file path
  -> directory structure
  -> file number / inumber
  -> file header / inode
  -> data blocks

open() 做 name resolution，把 pathname 翻译成 file number。read()/write() 后续主要使用 file number/inode 和 offset 找 data block，而不是重新依赖文件名。

fd / inode

用户进程看到的是 file descriptor，例如 open("foo.txt") 返回 3。fd 是 per-process table 的 index，不是文件本身。

Kernel 中有 open file description，记录 inumber、current position、flags 等。更准确地说，它记的是 inumber，不是 pathname。因为文件名之后可能被 link、unlink 或 rename，但已经打开的文件仍应按原来的 file object 继续读写。

系统通常还维护 system-wide in-memory inode table。同一个文件被多次 open，in-memory inode 通常只保留一份，不同 open file descriptions 可以共享它。

Directory

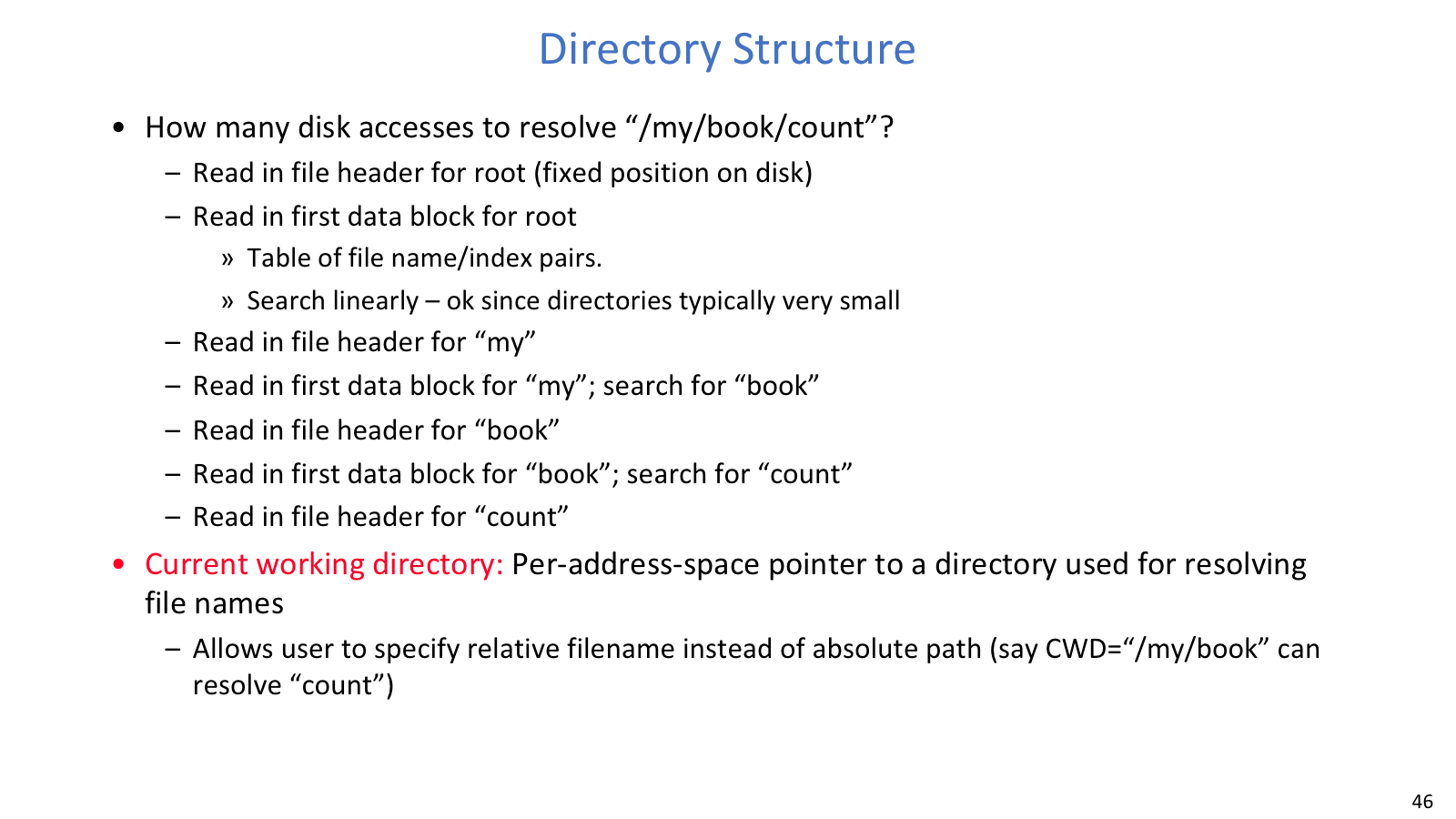

解析 /my/book/count 需要逐级读取目录和 inode，是理解 open() 成本的好例子。

Directory 是 specialized file，内容是 <file name, file number> pairs。常见系统调用包括 open、creat、readdir、mkdir、rmdir、link、unlink。普通用户程序通常不应 raw write directory bytes，否则会破坏目录结构不变量。

解析 /my/book/count 的大致过程是：

1. 从 root inode 开始，root inode 在固定位置。
2. 读 root directory data block，搜索 my。
3. 得到 my 的 inumber，读 my inode。
4. 读 my directory block，搜索 book。
5. 得到 book 的 inumber，读 book inode。
6. 读 book directory block，搜索 count。
7. 得到 count 的 inumber，读最终 file inode。

Relative path 则从当前进程的 current working directory 开始解析。CWD 可以看成 per-address-space pointer。

文件大小

文件系统设计必须同时照顾小文件和大文件。经验观察是：大多数 files 很小，但大多数 bytes 属于 large files。这意味着小文件需要低 metadata overhead 和快速打开；大文件需要高吞吐 sequential access 和可扩展的索引结构。

这也是为什么文件系统设计不只是“把 blocks 串起来”。它要在目录查找、inode 索引、free map、缓存、顺序性、可靠性和 crash consistency 之间做系统级折中。
