Lecture 18: I/O - General I/O, Disk, and SSD

Lecture 18: I/O - General I/O, Disk, and SSD

导读

  • 本讲从操作系统为什么需要 I/O 子系统开始，解释 CPU、bus、controller、driver、DMA、interrupt/polling 如何协作。
  • 应用只想调用 read()/write()，但真实设备在速度、粒度、访问模式和失败方式上差异巨大。
  • HDD 的随机访问慢在机械定位，SSD 的复杂性则来自 erase-before-write、FTL、GC 和 wear leveling。
  • 读这讲要抓住一条链路：用户请求如何穿过 kernel，到设备，再回到用户线程。

本讲地图

层次核心问题关键词
I/O abstraction如何统一千差万别的设备block, character, network device
Hardware connectionCPU 如何和设备通信bus, controller, register, MMIO
Data transfer数据如何进出内存programmed I/O, DMA
NotificationOS 如何知道设备完成interrupt, polling
Driver path驱动如何分工top half, bottom half, ioctl()
Storage mediaHDD/SSD 为什么性能差异大seek, rotation, FTL, GC

正文

I/O 路径可以从设备一路看回 OS：bus 负责连接，controller 暴露寄存器，DMA 搬数据，interrupt 或 polling 把完成事件送回来。

I/O Subsystem

没有 I/O，计算机不能和外界、存储、网络交互。OS 面对的难点不是“有没有设备”，而是设备差异太大。同样叫 I/O，速度可以从极慢输入设备跨到高速网络/存储；数据粒度可能是 byte、block，也可能是 packet；访问模式可能是 sequential、random，也可能只支持特定顺序。再加上设备会失败，完成时间也未必可预测，内核就必须在统一接口和设备特性之间做一层翻译。

OS 的目标是给用户提供稳定接口，同时在快设备上不产生过高 per-byte overhead，在慢设备上不让 CPU 白等。

Bus / PCIe

bus 是硬件设备之间通信的一组 wires 加 protocol。它包含 control lines、address lines、data lines，还需要仲裁、寻址和握手协议。好处是多个设备可以共享一套连接；代价是同一时刻通常只有一个 transaction，其他设备必须等待。

传统 PCI 是 parallel bus，多设备共享地址/数据线。PCI Express 名字仍叫 bus，但更像一组 fast serial lanes：设备可按需要使用多个 lane，慢设备不必和快设备强行共享同一条并行总线。这也是 OS 抽象的力量：底层 interconnect 从 PCI 变为 PCIe，上层设备 API 仍能保持稳定。

CPU 通常不直接理解设备细节，而是和 device controller 交互。controller 提供 control/status/data registers 或 request queues；CPU 访问这些寄存器时，可以走 Port-mapped I/O，也就是使用专门的 in/out 指令，例如 x86 的 out 0x21, AL；也可以走 Memory-mapped I/O (MMIO)，把设备寄存器映射到物理地址空间，再用普通 load/store 访问。

MMIO 不是“真的内存”。写这些地址会触发设备行为，所以必须由内核控制映射和权限。

PIO 与 DMA

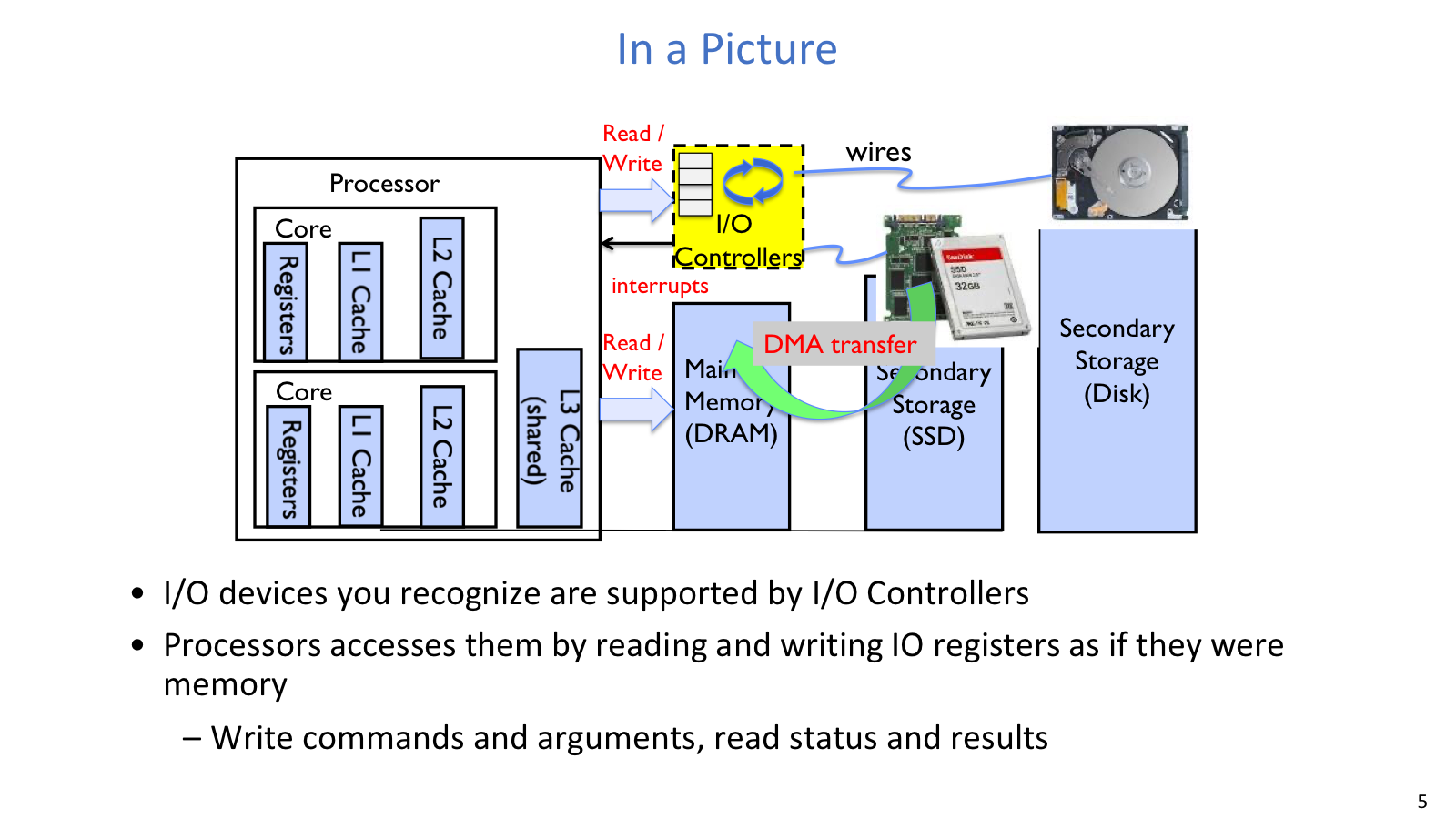

I/O controllers

这页展示了 CPU 通过 controller registers 与各种 I/O devices 交互的整体结构。

Programmed I/O (PIO) 中，每个 byte/word 都经由 CPU 的 in/out 或 load/store 搬运。它硬件简单、编程直接，但 CPU cycles 消耗和数据量成正比，大块 I/O 很亏。

Direct Memory Access (DMA) 则让 controller 直接在设备和 main memory 之间搬数据。OS/driver 负责告诉 controller 内存地址、长度、方向和命令；数据搬运完成后，controller 设置状态并通知 OS。

DMA 的标准流程可以写成：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

CPU/driver:
  写 command + memory address + length + direction
  启动 DMA

Controller:
  直接在 device 和 main memory 之间搬 block
  完成或出错后更新 status

OS:
  通过 interrupt 或 polling 得知完成
  检查 status，唤醒等待线程

DMA 不是不需要 CPU，而是让 CPU 不再逐字节搬运；CPU 仍要配置 controller、处理完成事件，并保证内存一致性和权限安全。

Interrupt / Polling

OS 需要知道 I/O operation 何时完成、是否出错。Interrupt 让设备主动打断 CPU，适合不可预测、低频事件；缺点是 interrupt overhead 高。Polling 让 OS 定期读取 status register，单次检查开销低，适合高频或短时间内连续事件；但事件稀疏时会浪费 CPU cycles。

实际系统常混用。高速网卡可能对第一个 packet 发 interrupt 唤醒内核，随后内核 poll hardware queue，直到 queue 清空。这样既避免长期空转，又能在 burst 中减少 interrupt 次数。

场景更合适的方式原因
键盘输入、偶发 I/O 完成interrupt事件稀疏，polling 浪费
高速网卡连续收包interrupt + polling第一个事件唤醒，后续批量处理
设备很快且马上完成polling等 interrupt 可能更贵
高频完成队列polling 或混合降低 interrupt storm

Device Driver

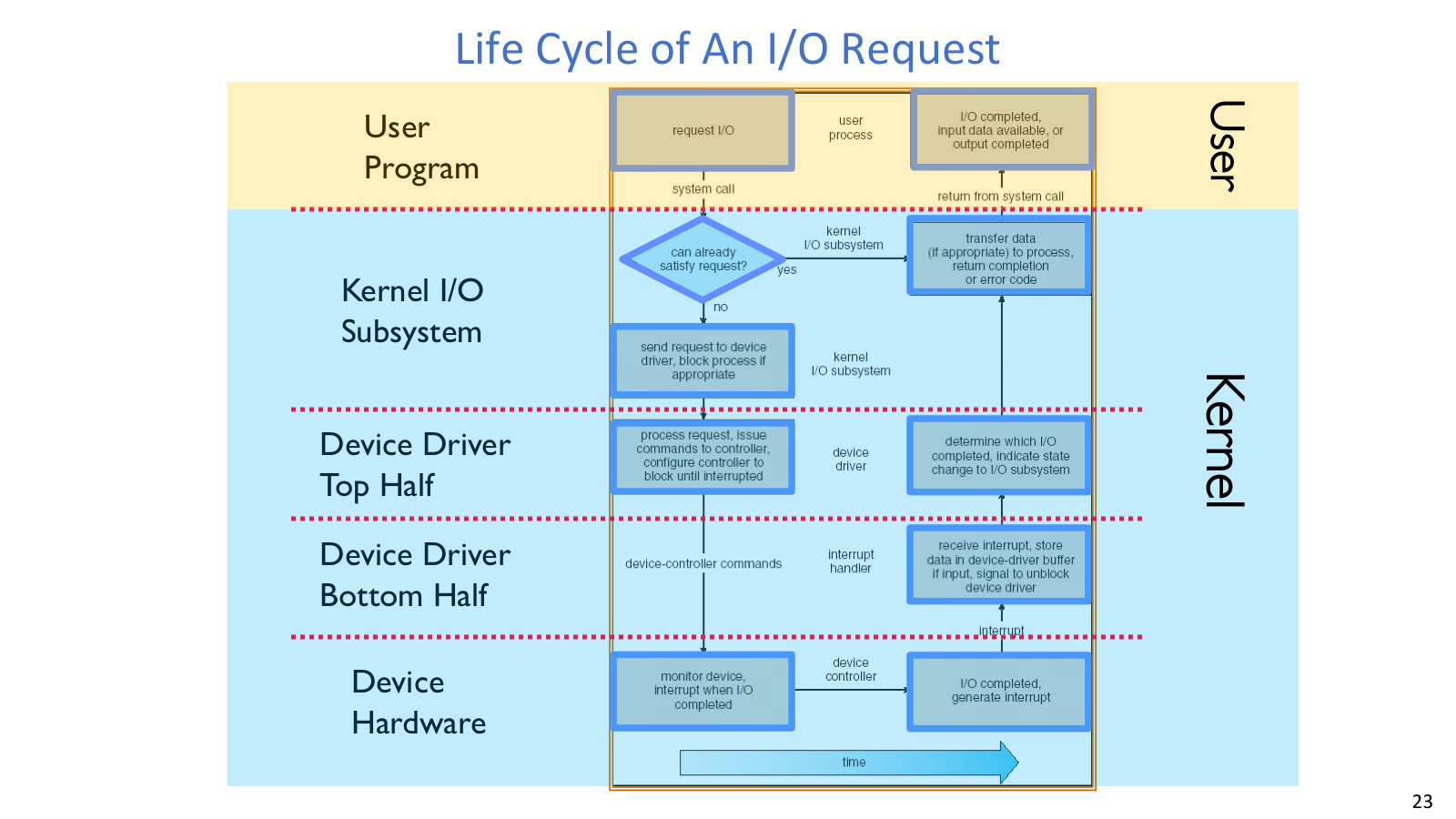

I/O request lifecycle

一次 I/O request 从用户态到 driver top half、设备、bottom half，再回到用户线程。

device driver 是内核中直接和设备硬件交互的 device-specific code。它向 kernel I/O subsystem 提供标准内部接口，所以同一个 OS 可以面对不同硬件。

一次请求的生命周期通常是：

1
2
3
4
5
6
7
8
9

User program
  -> syscall
  -> kernel I/O subsystem
  -> driver top half
  -> controller registers / DMA setup
  -> device hardware
  -> interrupt / polling
  -> driver bottom half
  -> wake up user thread

Top half 在系统调用路径中运行，处理 open()、close()、read()、write()、ioctl() 等，发起 I/O，并在需要时让线程 sleep。Bottom half 在 interrupt routine 或 deferred handler 中运行，处理完成事件、继续输出下一块、唤醒等待 I/O 的线程。

ioctl() 用于设备特有配置，但不能替代通用 read/write 接口。OS 仍需要 block device、character device、network device 等标准接口来隐藏设备差异。

Timing 接口

I/O timing 对用户程序有三种常见表现。Blocking 接口让调用者等待，直到数据 ready 或设备 ready；Non-blocking 接口会立即返回，告诉用户完成了多少，也可能只是说明暂时没有数据；Asynchronous 接口同样立即返回，但之后由 kernel 完成传输并通知用户。

这三类接口的本质差异在于等待发生在哪里：用户线程里、用户事件循环里，还是 kernel 后台路径里。理解这一点后，read() 看起来就不只是“读数据”，而是一次关于等待位置的 API 选择。

HDD

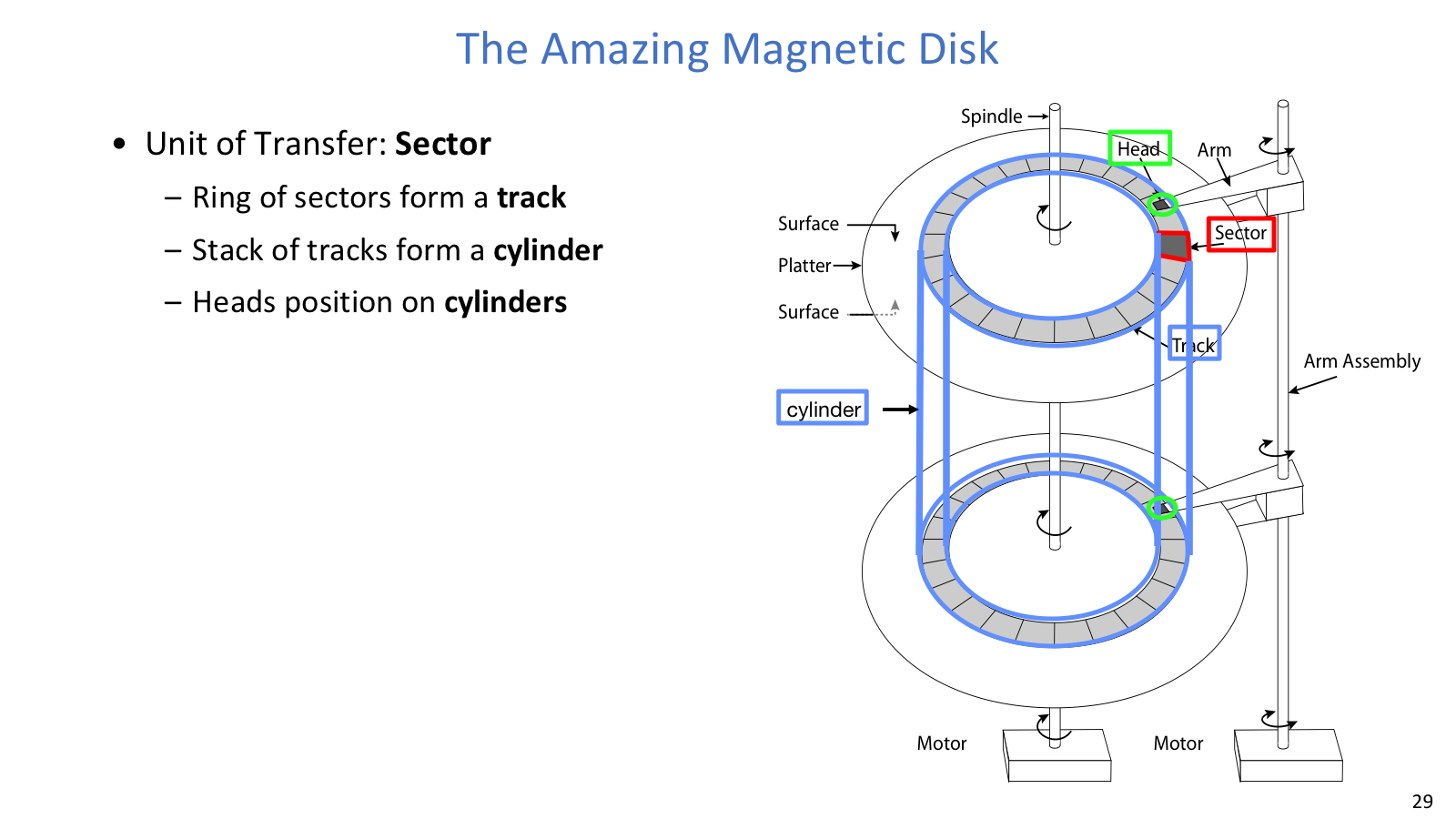

Magnetic disk structure

HDD 的 sector、track、cylinder、head/arm 结构解释了为什么随机访问要付 seek 和 rotation。

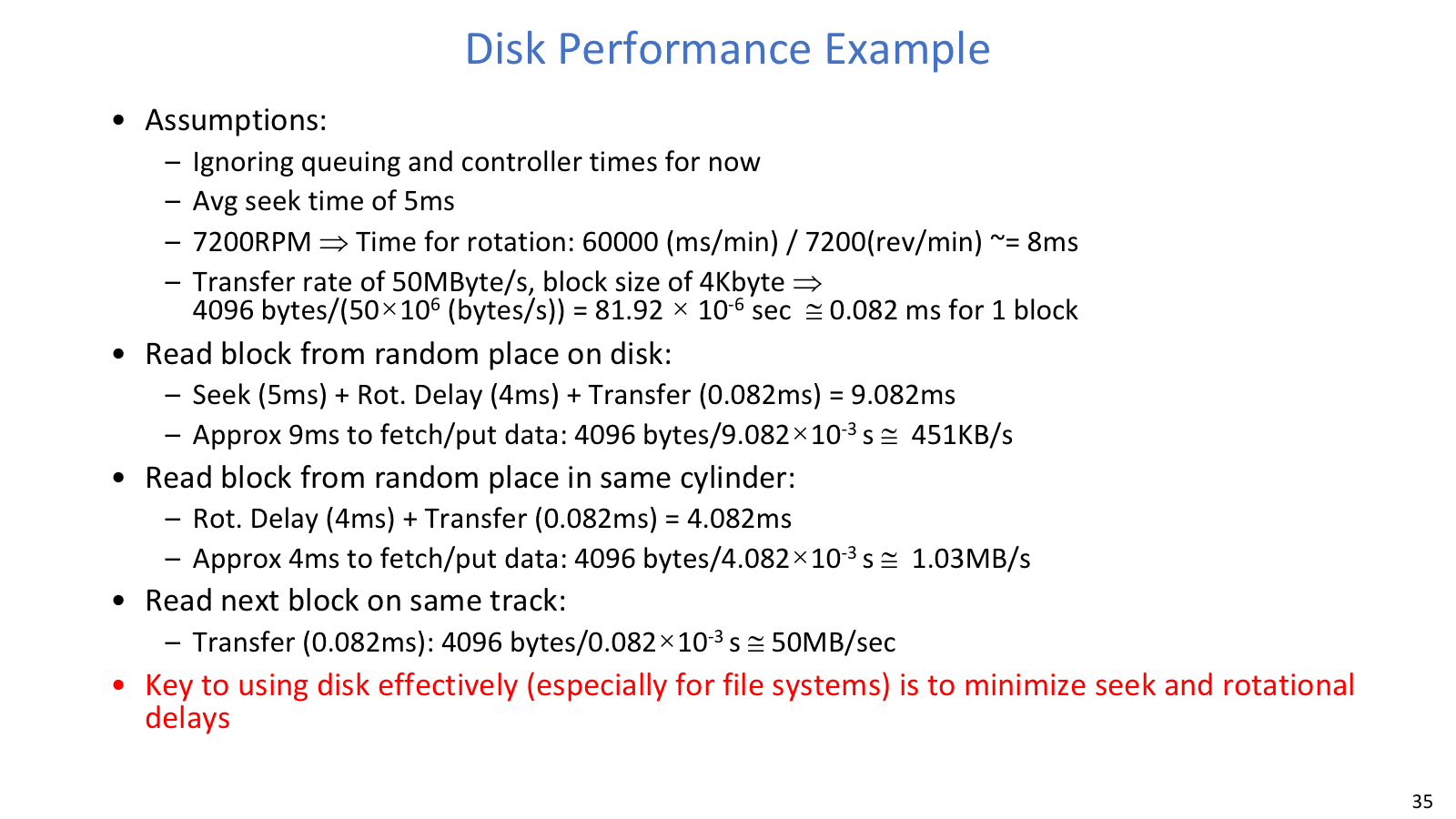

Disk performance example

这页把 7200 RPM、seek time、transfer rate 放进同一个随机读延迟计算中。

HDD 的基本结构包括 sector、track、cylinder、head/arm。一次读写通常先付 seek time，让磁头移动到正确 track/cylinder；接着付 rotational latency，等待目标 sector 转到磁头下；最后才是 transfer time，也就是 sector 经过磁头并被传输的时间。

总延迟常写成：

1

Disk latency = queueing time + controller time + seek time + rotational latency + transfer time

如果模型忽略 queueing/controller，就只算后三项。RPM 转换为旋转时间的公式是：

1
2
3

one rotation time = 60000 ms / RPM
average rotational latency = one rotation time / 2
transfer time = block size / transfer rate

例如 7200 RPM 的一圈约 60000 / 7200 = 8.33 ms，平均 rotational latency 约 4.17 ms。如果 seek time 是 5 ms，4KB block 在 50MB/s 下 transfer 只约 0.08 ms。随机读慢的主因不是 transfer，而是 seek + rotation。

HDD controller 还会隐藏很多复杂性：ECC 修复小错误，sector sparing 把坏扇区透明映射到备用扇区，slip sparing 尽量保留顺序性，track skewing 让换 track 后不必等一整圈。

SSD

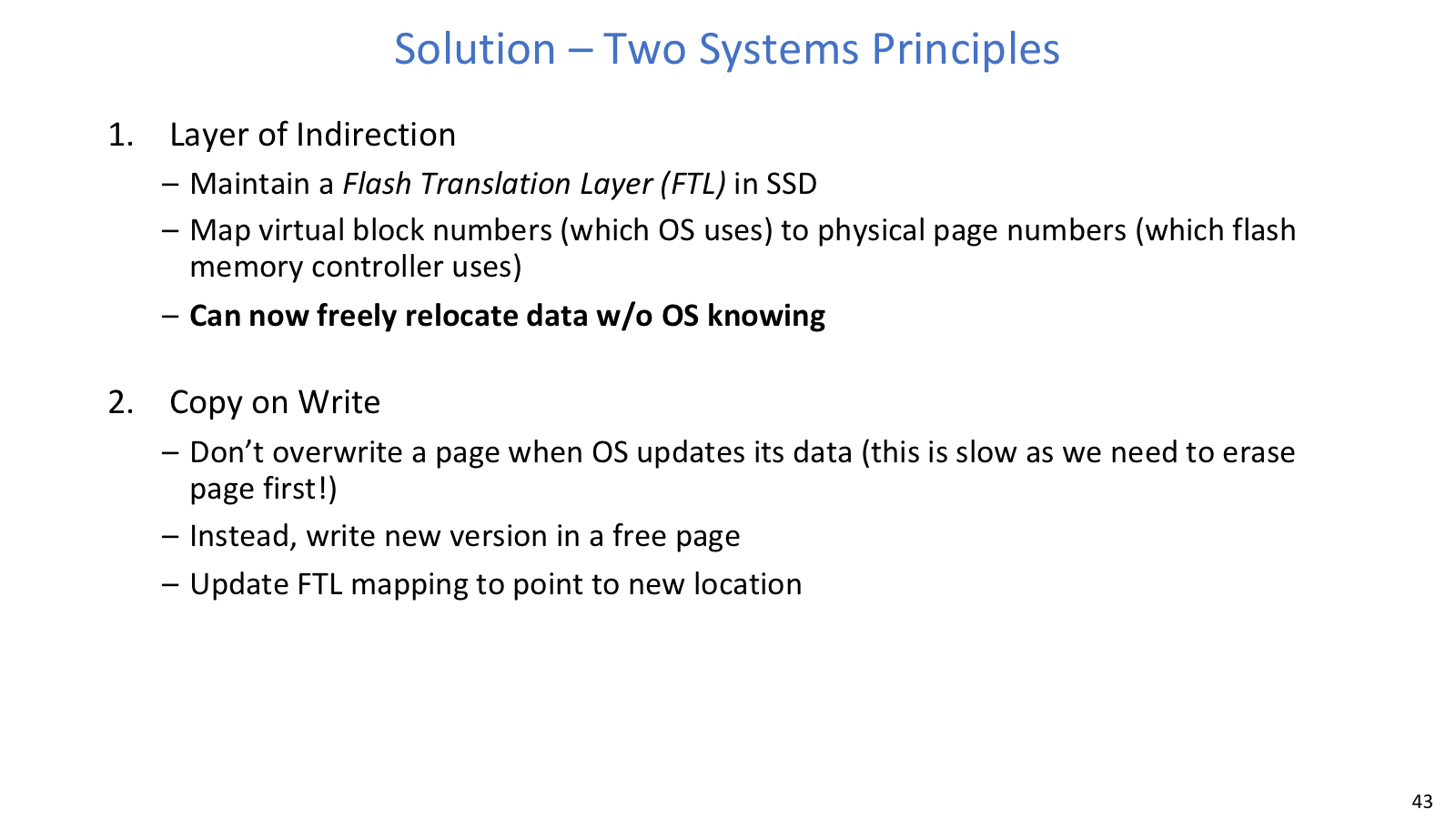

FTL and copy-on-write

这页图把 SSD 的 FTL 映射和 copy-on-write 更新路径放在一起。

SSD 没有 seek 和 rotational delay，随机读可以很快。问题在写入：NAND flash 通常只能写空 page，erase 的单位是更大的 block，而且 erase 很慢、次数有限。

OS 看到的仍常是类似 HDD 的 4KB block interface，但 SSD 内部不能对小 page 原地覆盖。它的解决办法可以概括成两条系统原则：Layer of Indirection 让 Flash Translation Layer (FTL) 把 OS 的 logical/virtual block number 映射到 flash physical page；Copy on Write 则让更新写到新的 free physical page，再更新 mapping，并把旧 page 标为 invalid。

后台 garbage collection (GC) 会回收 invalid pages 所在的 erase block；wear leveling 把写入分散到不同 blocks，避免热点块过早磨损。

因此 SSD 的一句话不是“随机访问都快”，而是：读快在无机械延迟，写复杂在 erase-before-write 和有限擦写寿命。
