正文

页表能提供灵活的地址翻译，但它也会变大、变慢。多级页表、PTE、TLB 和 cache 都是在缓解这两个问题。

Simple Page Table

问题

simple page table 是一个巨大数组：VPN 直接作为索引，PTE 中存 PPN + flags。这个结构查找简单，但它的大小由 virtual address space 决定，而不是由进程实际使用多少内存决定。

以 32-bit 地址空间、4KB page 为例：

1
2
3
4
5
address space = 2^32 bytes
page size = 4KB = 2^12 bytes
PTE count = 2^32 / 2^12 = 2^20
PTE size = 4 bytes
page table size = 2^20 * 4 = 4MB

每个进程 4MB 页表在早期机器上已经很贵。64-bit 地址空间更夸张：若仍用 4KB page，需要 2^52 个 PTE，完全不可接受。

机制

关键观察是：大部分进程地址空间是 sparse 的。code、heap、stack 和 mmap 区域之间存在大量洞，许多 virtual page 根本没有映射。page table 本质上只是一个 map：

1
VPN -> PPN + flags

既然是 map，它不一定非要用一维数组实现，也可以用树、多级表、hash table 或 inverted page table。

Multi-Level Page Table

Two-level page table

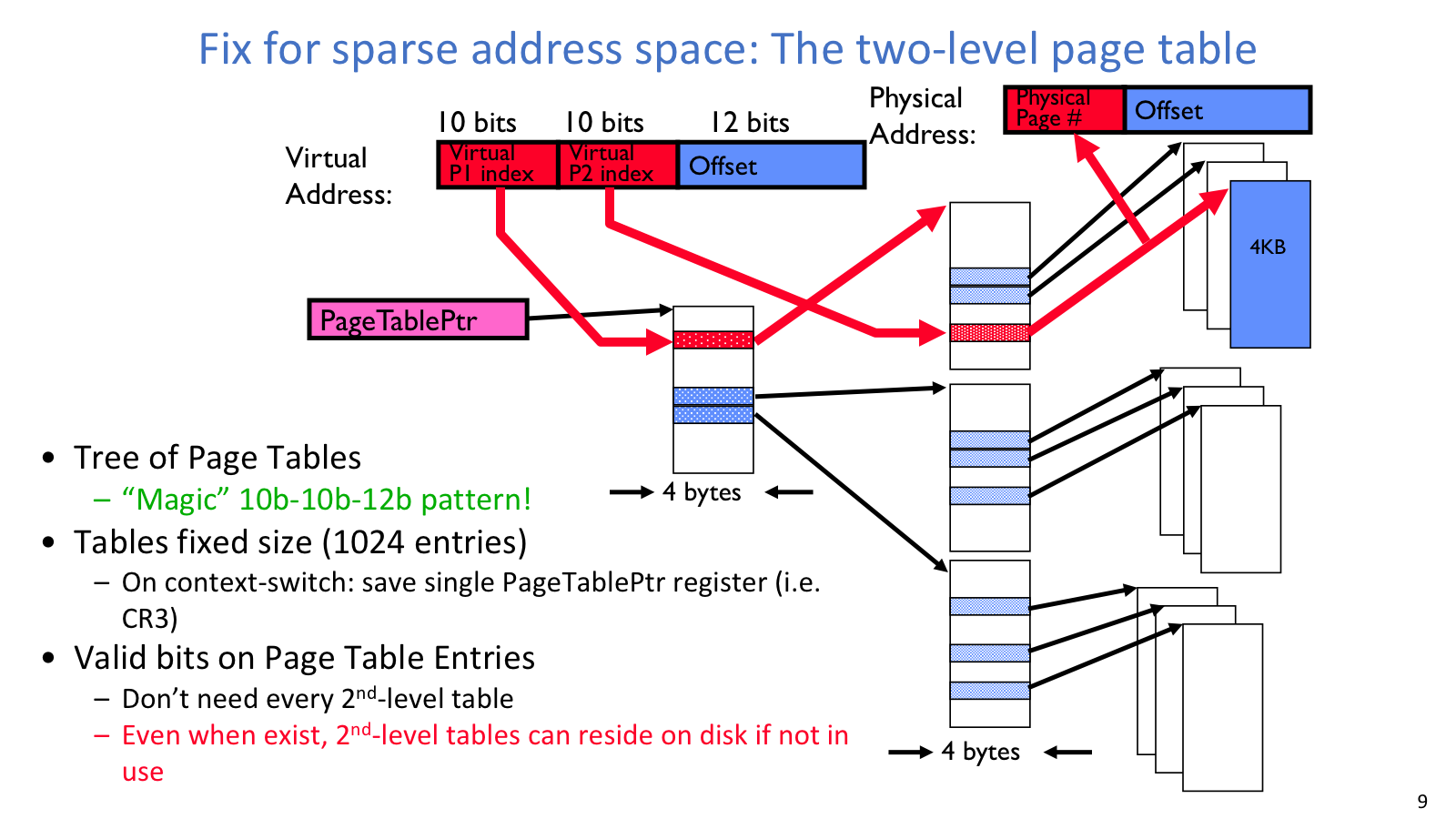

二级页表把 32-bit VA 拆成 10 | 10 | 12，说明稀疏地址空间如何节省页表页。

机制

二级页表把地址拆成多段索引。例如 32-bit VA、4KB page 可以写成：

1
Virtual Address = 10-bit L1 index | 10-bit L2 index | 12-bit offset

12-bit offset 对应 4KB page。L1 index 找到二级页表页，L2 index 在二级页表页中找到最终 PTE。若某个 L1 entry invalid，就不需要为对应的一大段虚拟地址分配 L2 page table，这正是它节省空间的地方。

取舍

multi-level page table 的好处是页表总大小接近实际使用的地址空间，而不是整个 virtual address space。它天然适合 sparse address space，且底层页表页本身也用固定大小 frame 分配。

代价是 TLB miss 后 page table walk 需要多次内存引用。也就是说，multi-level page table 主要节省空间，不是让 TLB hit 更快；在没有 TLB 命中的情况下，它反而让一次翻译更贵。

x86-64 页表

x86-64 page table

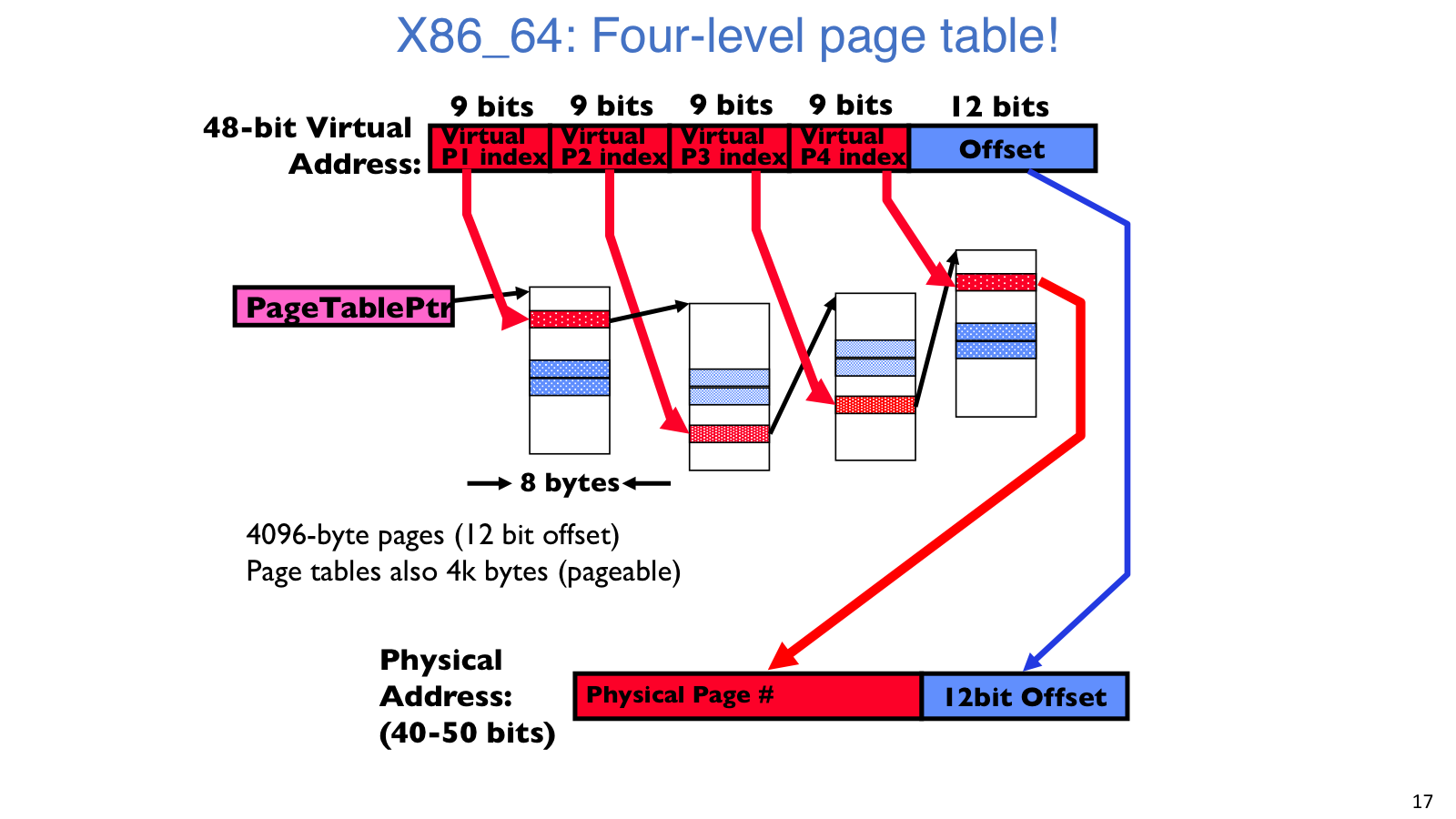

x86-64 四级页表展示 9 x 4 + 12 = 48 的真实位宽来源。

Address translation comparison

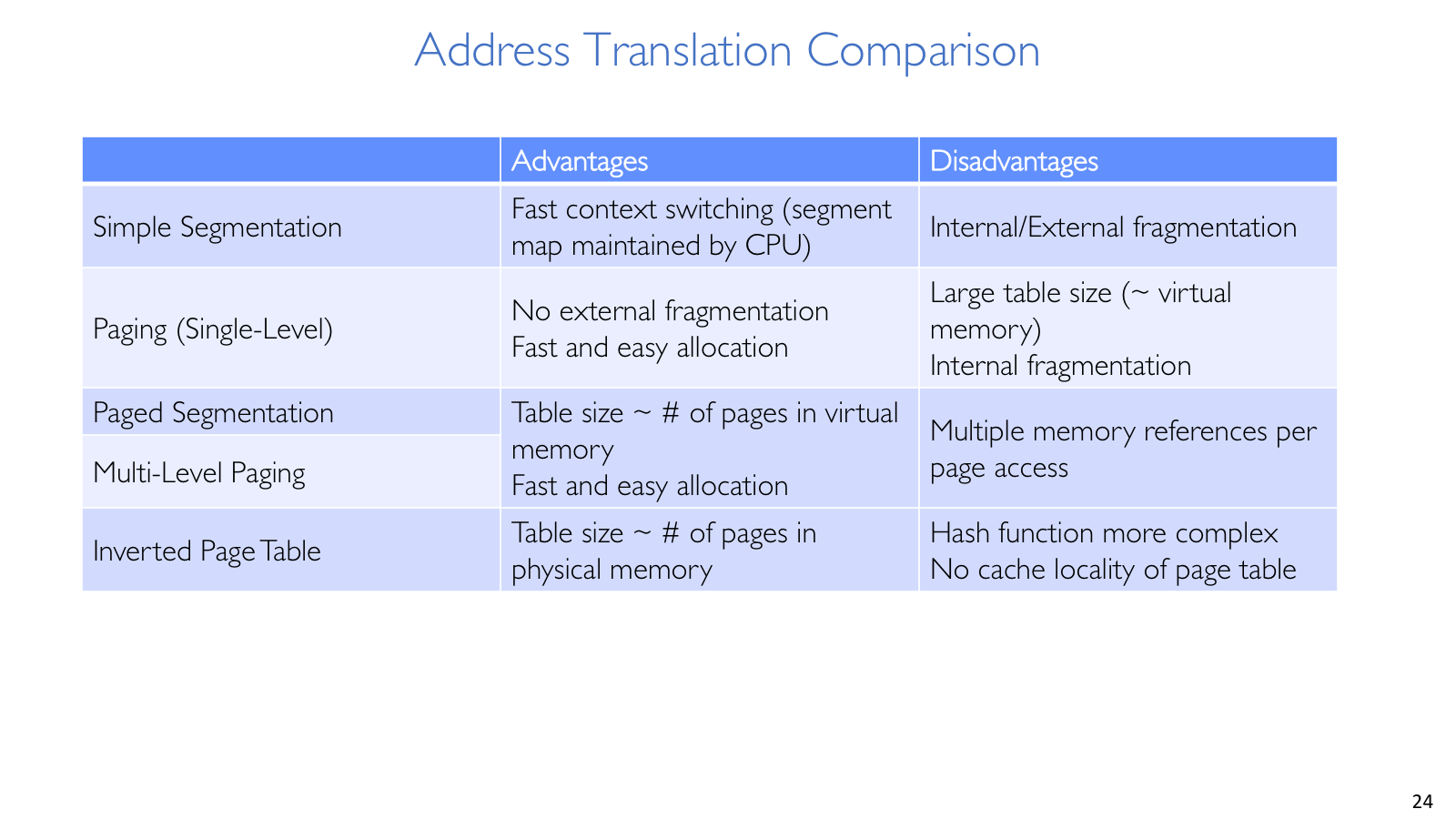

对比表把 segmentation、single-level paging、multi-level paging 和 inverted page table 的取舍放在一起。

机制

x86-64 常见虚拟地址使用 48 bits，并通过四级页表完成翻译：

1
2
Virtual Address = PML4 index | PDPT index | PD index | PT index | offset
bits            = 9          | 9          | 9        | 9        | 12

每级 index 是 9 bits，因为一个 4KB page table page 中可以放：

1
4096 bytes / 8 bytes per PTE = 512 = 2^9

所以四级索引加 offset 是 9 x 4 + 12 = 48。

取舍

如果继续把 64-bit 全部展开，需要更多层，walk 成本也会更高；真实架构通常只使用 canonical virtual address 的一部分位宽，并随着硬件演进逐渐扩展。

PTE

机制

PTE 可能指向下一级 page table，也可能指向最终 physical page。除此之外，它还包含一组 flags：

flag	作用
valid	翻译是否当前有效
read/write/execute	访问权限
user/kernel	用户态是否可以访问
dirty/modified	页是否被写过
reference/use	页是否最近被访问过

invalid PTE 不一定代表非法地址。它也可能是 OS 有意设置的入口，让硬件 trap 到内核后处理 demand paging、copy-on-write 或 zero-fill-on-demand。

例子

demand paging 只把 active pages 放在内存里，不活跃页放在 disk/backing store。PTE 标 invalid；访问时触发 page fault，OS 再把页调入内存。

copy-on-write 让 fork 后的 parent 和 child 先共享同一批 physical pages，并把双方 PTE 标成 read-only。任一方写入时触发 page fault，OS 复制该页、更新 PTE，再恢复写入。

zero-fill-on-demand 防止新分配页泄露旧进程数据。OS 可先不给实际物理页，第一次访问时 fault，再分配并清零一个 frame。

翻译方案

方案	优点	缺点
Simple segmentation	context switch 快，段表小，符合 code/data/stack 逻辑	internal/external fragmentation，共享和扩展复杂
Single-level paging	分配简单，支持 page sharing	稀疏地址空间下页表巨大
Multi-level paging	sparse address space 友好，可按需分配页表页	TLB miss 时多次内存访问
Inverted page table	大小接近 physical memory 大小	hash 查找复杂，sharing 和别名处理更麻烦

这些方案虽然形态不同，但权限边界是一致的：context switch 时至少要切换 page table pointer 和相关 limit；用户进程不能修改自己的 page table，否则可以映射任意物理内存；修改 page table base、segment descriptor table 等状态必须是 kernel mode 特权操作。

TLB 与 MMU

TLB

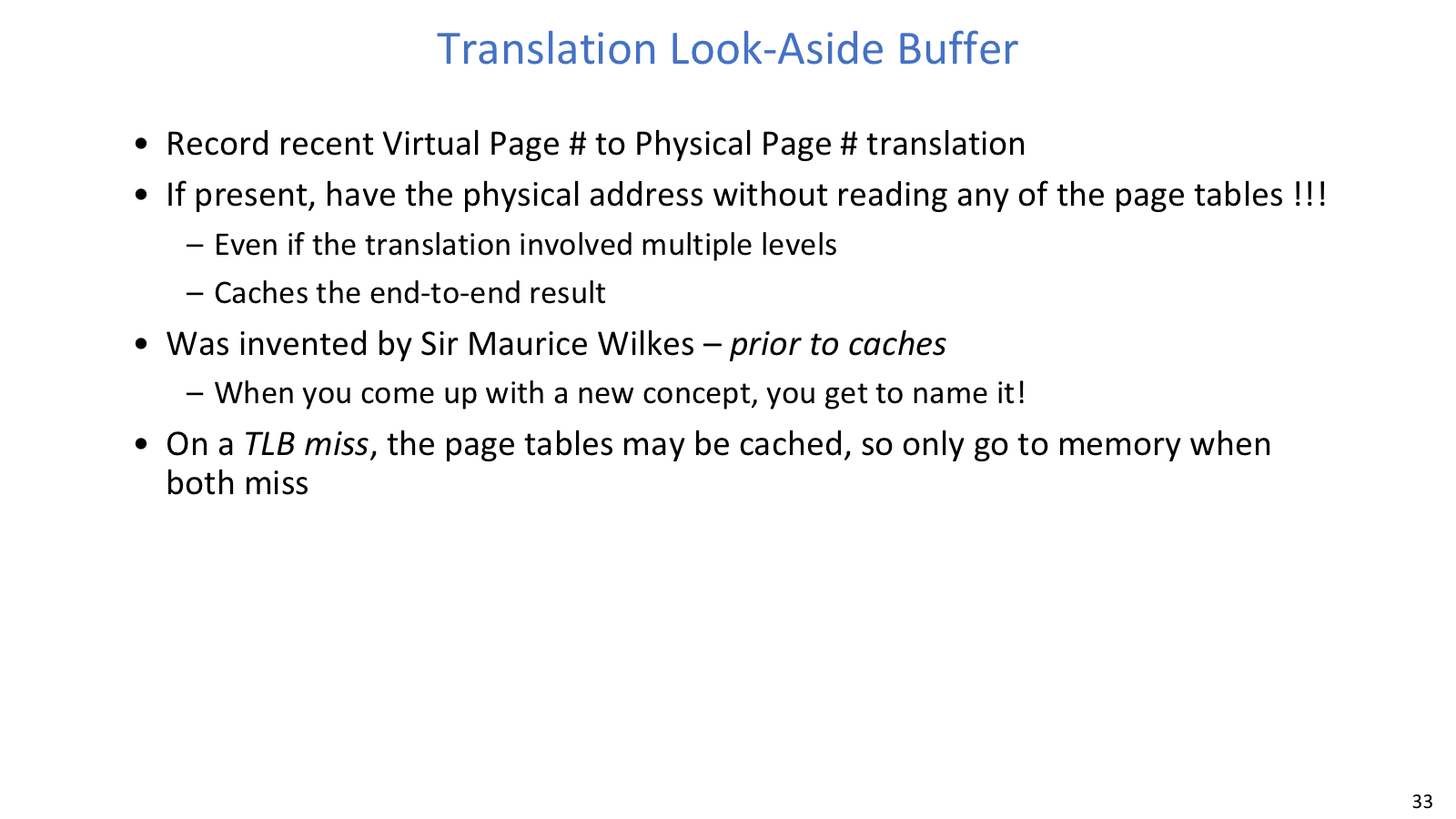

TLB 图强调它缓存的是地址翻译结果，不是普通数据。

问题

MMU 在 CPU 和内存之间做地址翻译。每次 instruction fetch、load、store 都需要翻译地址；如果每次都走多级页表，访存成本会被 page table walk 放大到难以接受。

机制

Translation Lookaside Buffer 缓存最近的端到端翻译结果：

1
2
key   = VPN
value = PPN + protection bits

TLB hit 时不访问页表，直接得到 PPN 并检查权限。TLB miss 时才进行 page table walk；如果最终 PTE invalid 或权限不合法，才触发 page fault。

流程可以写成：

1
2
3
4
5
6
CPU 产生 VA
-> 用 VPN 查 TLB
-> hit: 得到 PPN，检查权限，访问 cache/memory
-> miss: page table walk
   -> PTE valid: 填入 TLB，再访问
   -> PTE invalid: page fault，进入 OS

需要注意的是，TLB 缓存的是地址翻译，不是数据本身。它通常在 cache 前面，或与 cache lookup 尽量重叠。context switch 后旧 TLB entry 可能把新进程的同名 VPN 错误翻译到旧进程的 PPN，因此要 flush，或使用 ASID/PID 区分地址空间。

Cache

Cache placement

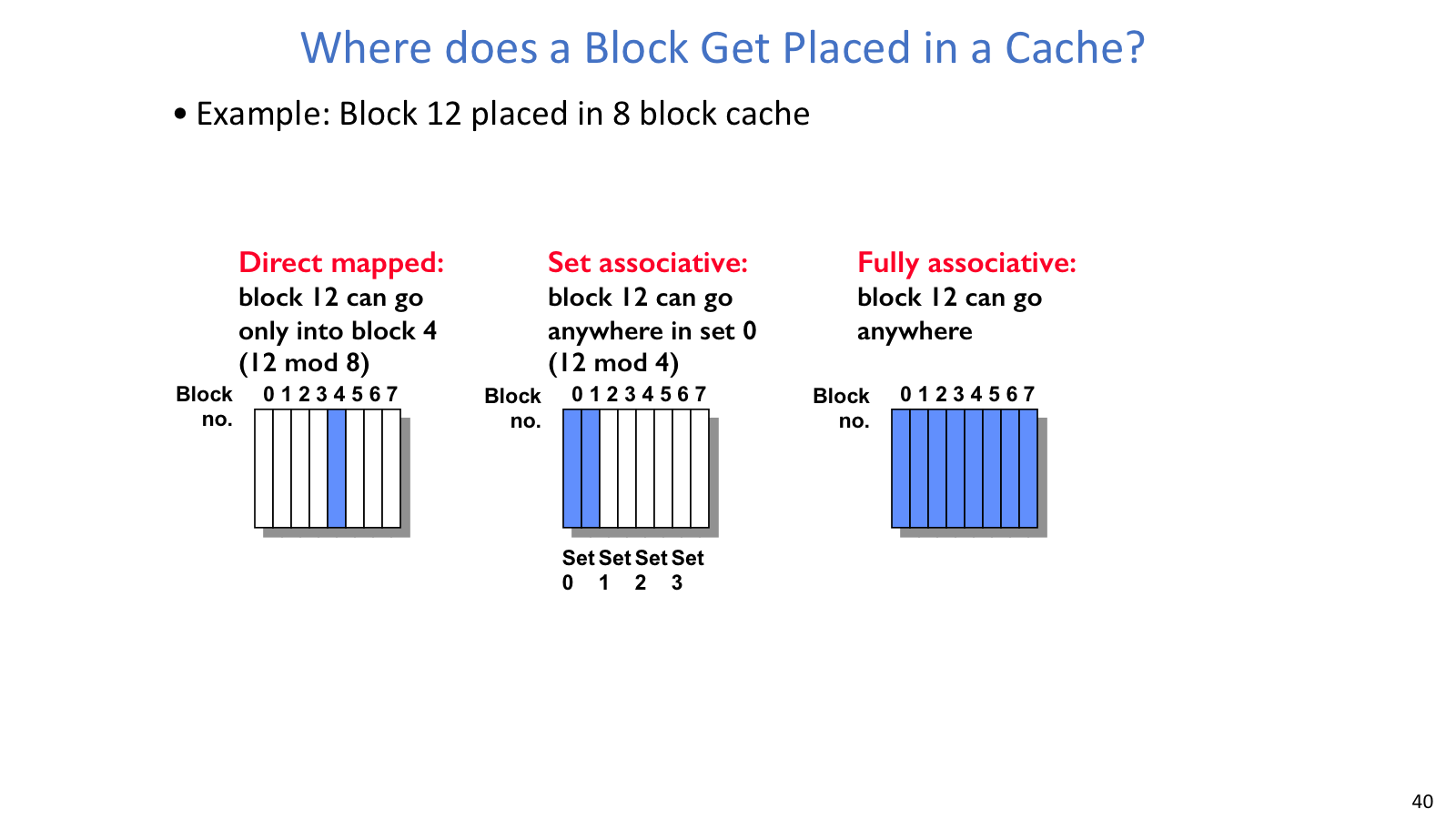

这张图适合对照三种 placement policy 的查找范围和替换范围。

机制

缓存平均访问时间：

1
2
AMAT = hit rate * hit time + miss rate * miss time
     = hit time + miss rate * miss penalty

cache 访问时，地址通常拆成：

1
address = tag | index | block offset

block offset 选择 block 内 byte/word；index 选择 cache set；tag 确认该 set 中哪一项才是目标数据。

三种 block placement 的区别可以从“一个 block 能放到多少位置”来理解：

组织方式	放置规则	取舍
Direct mapped	每个 block 只能放一个 set	查找快，但 conflict miss 多
Set associative	每个 block 可放某个 set 中多路之一	冲突和硬件成本折中
Fully associative	任意 block 可放任意位置	冲突少，但并行比较成本高

Replacement 和 Write Policy

direct mapped 没有 replacement 选择，因为只有一个位置。set associative 或 fully associative 才需要 random、LRU 等 replacement policy。

write-through 写 cache 时同步写 lower-level memory，简单但写开销高。write-back 只写 cache，替换 dirty block 时再写回，性能更好但需要 dirty bit，逻辑更复杂。

Locality

TLB 和 cache 都依赖 locality。Temporal locality 表示刚访问过的地址很可能很快再访问；spatial locality 表示访问某地址附近数据的概率较高。程序 instruction fetch 通常顺序性强，data access 也常集中在工作集内，因此小而快的缓存可以显著降低平均访问时间。
