模型并行与张量并行

状态分片

普通数据并行要求每个 rank 保存完整参数、梯度和 optimizer state。以混合精度 Adam 为例，一份参数可能同时对应低精度权重、FP32 master weight、梯度以及两份 moment，实际占用远大于模型文件本身。

模型并行把参数或计算切到多块 device。切分方法决定了通信发生在层间、层内还是序列维，也决定每块 device 要保存哪些 activation。

一个常用的粗略估算是每个参数需要 $16$ byte。FP16 参数和梯度各占 $2$ byte，FP32 master weight、Adam 一阶矩和二阶矩各占 $4$ byte。以 $7$ billion 参数为例，仅这些状态就约需 $112$ GB，还没有计算 activation、临时 workspace 和通信 buffer。模型文件能放进显存，并不代表模型能够训练。

ZeRO

Zero Redundancy Optimizer 逐步消除数据并行 rank 之间重复保存的状态。

  • ZeRO-1 只分片 optimizer state。
  • ZeRO-2 继续分片 gradient。
  • ZeRO-3 连 parameter 也分片。

在 $P$ 个 rank 上，理想分片部分的单 rank 占用约降到原来的 $1/P$ 。通信量与通信时机则随 stage 改变。

ZeRO-1 中，每个 rank 仍保存完整参数和梯度，但只负责一部分参数的 Adam moment 与更新。一次 optimizer step 后，各 rank 需要交换自己更新的参数分片，让下一轮 forward 重新看到同一份模型。它主要省下占用最大的 optimizer state，改动也相对温和。

ZeRO-2 进一步让梯度在 ReduceScatter 后只留在负责该参数分片的 rank。这样既完成了跨 rank 求和，又避免每个 rank 都保存完整梯度。参数在 forward 时仍然完整，因此这一阶段没有解决模型权重本身放不进单卡的问题。

ZeRO-3 连参数也只保留分片。某层计算开始前先 AllGather 所需参数，计算结束后再释放完整副本；backward 到达该层时还要重新 gather。显存下降得最多，通信也变得更频繁。若层太小，每次 gather 的启动延迟会很显眼；若一次 gather 太多层，临时完整参数又会抬高峰值显存。

FSDP

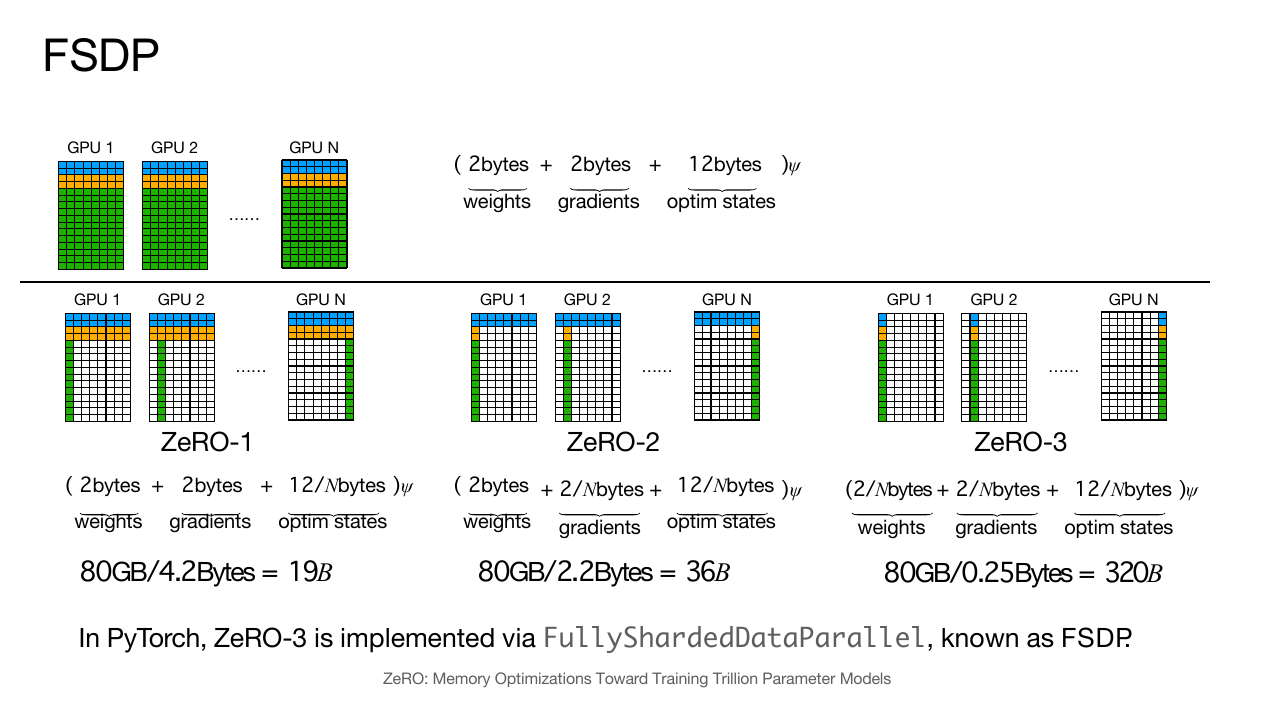

Fully Sharded Data Parallel 与 ZeRO-3 接近。每个 rank 平时只保存参数分片，执行某一层前 AllGather 出完整参数，计算结束后释放；backward 再次 gather 参数，并用 ReduceScatter 留下本 rank 的梯度分片。

FSDP

一次 FSDP 单元的 forward 会经历参数 AllGather、局部计算和参数释放。Backward 到达该单元时，再次 AllGather 参数，算出梯度后执行 ReduceScatter。每个 rank 最终只留下自己的参数、梯度和 optimizer 分片。临时完整参数仍会形成峰值，因此 wrap 边界与预取距离会直接影响显存。

Gather 太细会产生大量小通信，太粗又会让峰值显存升高。实际系统把若干层 wrap 成 FSDP unit，并 prefetch 下一单元参数，使通信与当前计算重叠。

参数、梯度和 optimizer 分片还改变 checkpoint 格式。保存 full state dict 需要额外聚合内存；sharded state dict 更适合大模型，但恢复时必须知道原分片 metadata。

流水线并行

Pipeline Parallelism 按连续层切分模型。Device 0 完成前几层后，把 activation 发送给 Device 1；反向传播则把 gradient 反向发送。

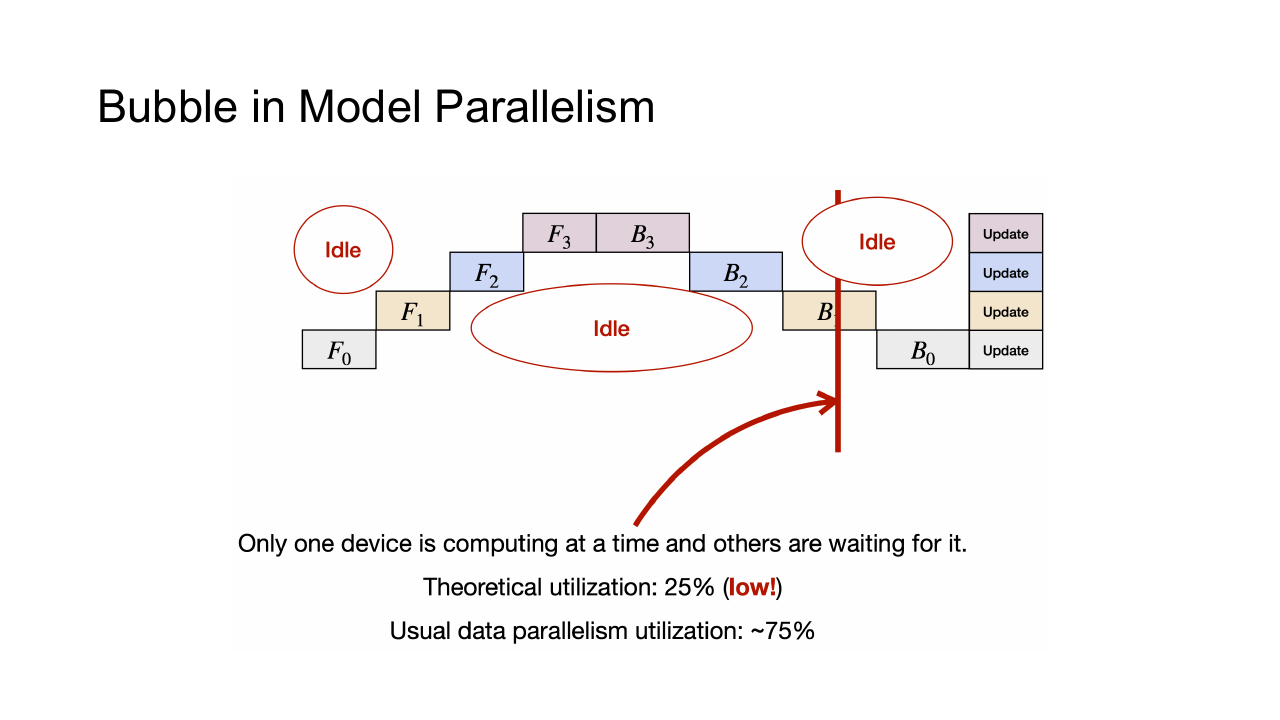

若整个 batch 一次通过各 stage，除了当前工作的 stage，其余 device 大多空闲。把 batch 拆成 $m$ 个 micro-batch 后，各 stage 可以像流水线一样交叠。

假设模型被切成两个 stage。第一个 micro-batch 离开 Stage 0 后进入 Stage 1，此时 Stage 0 已经可以处理第二个 micro-batch。流水线填满后，两张 GPU 同时工作；开头等待后级启动、结尾等待前级排空的区域就是 bubble。

Pipeline Bubble

对于 $p$ 个 stage 的简单 GPipe schedule，forward pipeline 的有效利用率近似为

$$ \frac{m}{m+p-1} $$

micro-batch 越多，bubble 比例越小，但 activation 数量、调度开销与 gradient accumulation 也会增加。

Pipeline 性能分析

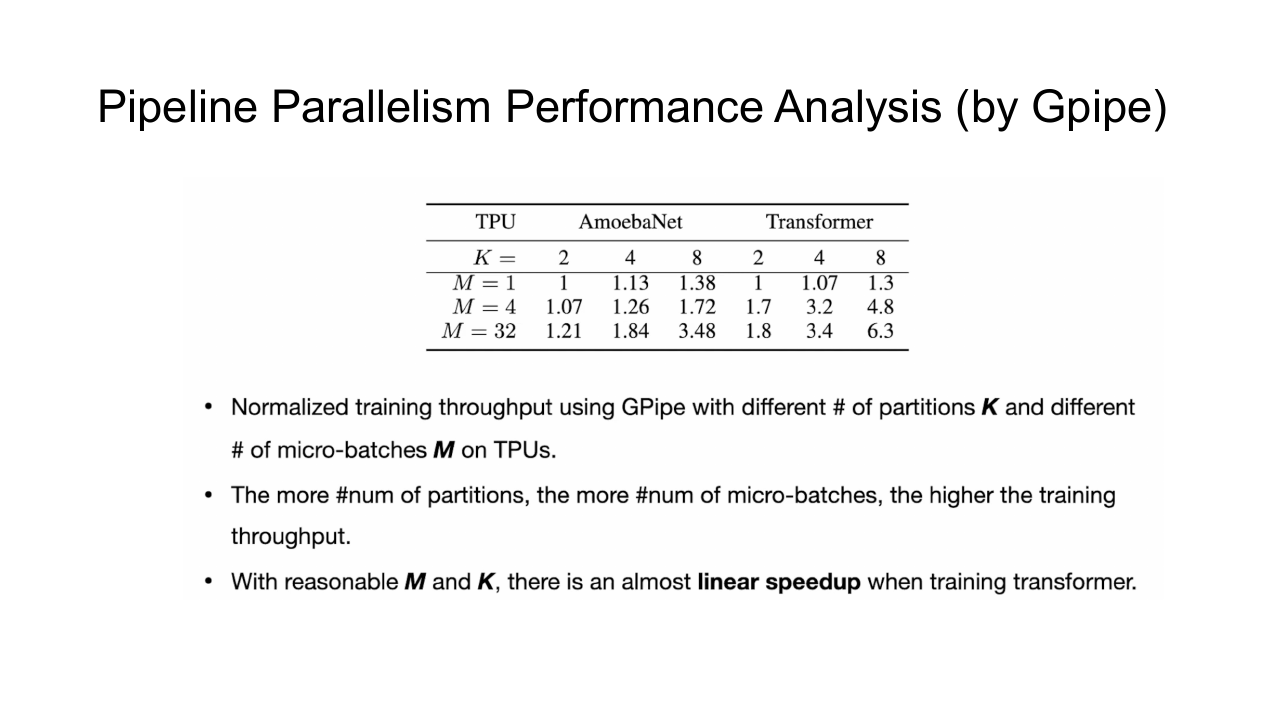

GPipe 先完成全部 forward 再执行 backward，需要保存很多 activation。1F1B schedule 在 warmup 后交替执行 one-forward-one-backward，可以降低峰值 activation。若各 stage 计算量不均衡，最慢 stage 仍会限制吞吐，因此分区时要按实测时间而非层数平均。

张量并行

Tensor Parallelism 在单个算子内部切分权重和计算。Transformer 中计算量最大的部分是线性层和 attention projection，很适合沿矩阵行或列分片。

MLP

Feed Forward Network 可以写成

$$ Y=\phi(XA)B $$

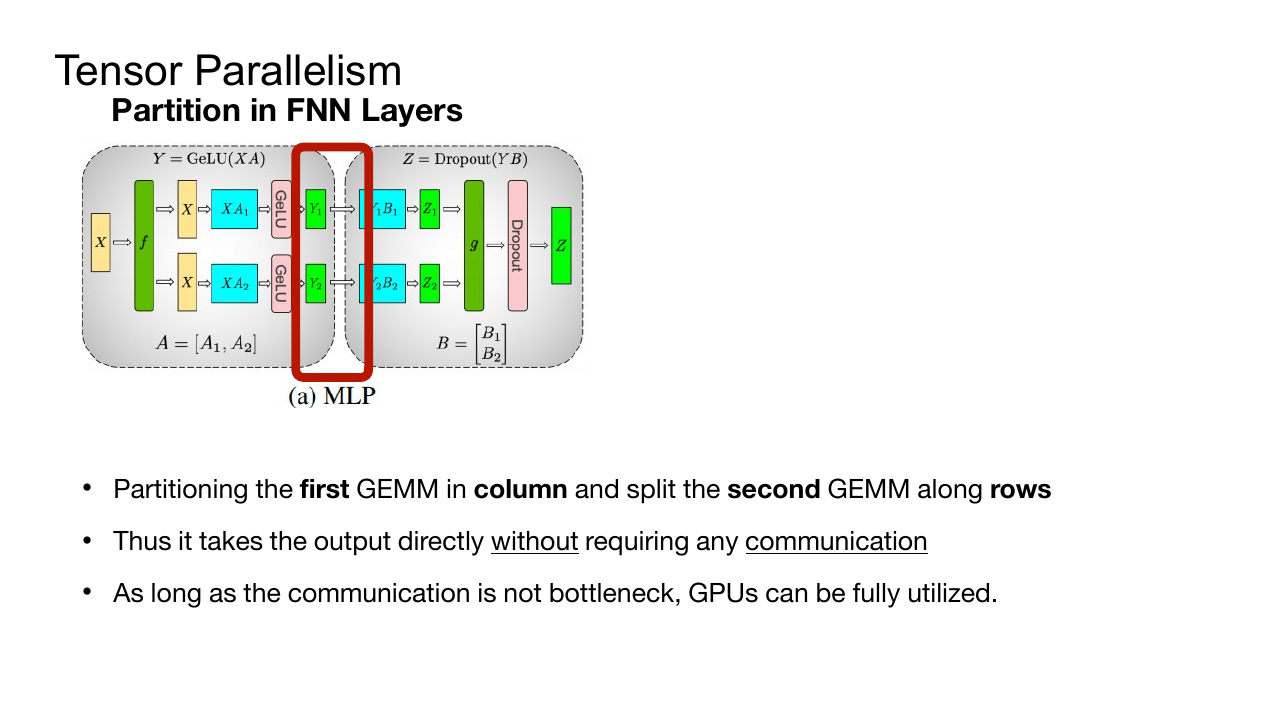

第一层权重 $A$ 按输出维 column partition 后，每个 rank 计算不同 hidden shard。激活函数逐元素执行，不需要先通信。第二层 $B$ 按输入维 row partition，每个 rank 得到部分输出，最后 AllReduce 求和。

若有两个 rank，第一层的 hidden width 会被切成左右两半。Rank 0 只生成前半激活，Rank 1 只生成后半激活；逐元素激活不会跨越两半。第二层各自把本地一半投影回输出维，两个结果相加才是完整输出，所以末尾需要一次 AllReduce。

MLP Tensor Parallelism

这种 column-parallel 接 row-parallel 的组合只需在两层末尾通信一次。如果分片方向选择不当，就会在每层之间额外 AllGather。

Attention

Self-attention 的四个线性变换可以写成

$$ Q=XW_Q, \qquad K=XW_K, \qquad V=XW_V, \qquad Y=\operatorname{Attention}(Q,K,V)W_O $$

$W_Q$ 、 $W_K$ 与 $W_V$ 可以按输出维切分。每个 rank 只生成一部分 head，并在本地完成对应 head 的 score、Softmax 与 value 聚合。不同 head 在这段计算中互不依赖，不需要先交换完整的 Q、K、V。

Transformer 中的 Tensor Parallelism

Output projection $W_O$ 再按输入维切分。每个 rank 用自己的 head 输出计算一份局部结果，所有局部结果相加才得到完整的 $Y$ ，因此末尾需要 AllReduce 或 ReduceScatter。这样 QKV projection 到 attention 主体之间不通信，代价集中在 output projection 之后。

Head 数必须能够合理分给 tensor-parallel group。Multi-Query Attention 让所有 Q head 共用一组 K/V，Grouped Query Attention 则让若干 Q head 共用一组 K/V。K/V head 少于 rank 数时，不能再简单地让每个 rank 独占不同 head，通常要复制 K/V、缩小 tensor-parallel group，或沿 head 之外的维度继续切分。分片方案既要整除 shape，也要避免为了很小的 K/V Tensor 引入一次额外 collective。

序列与算子并行

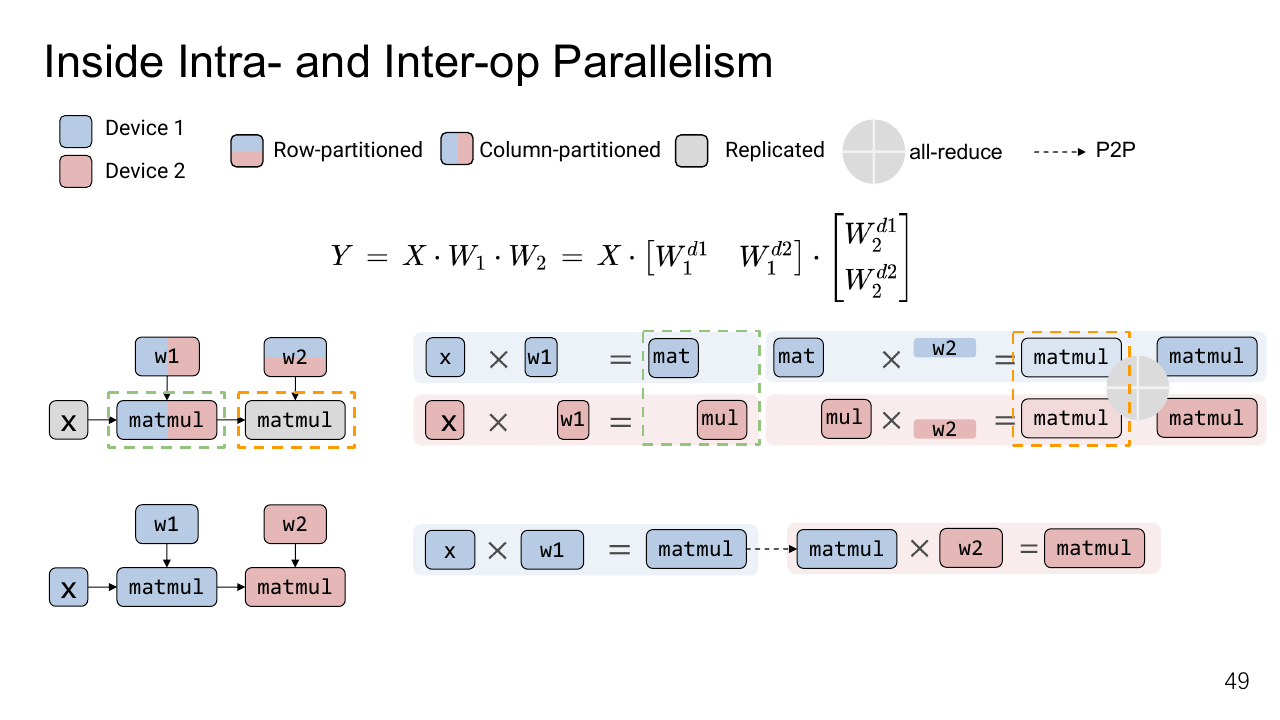

Inter-op parallelism 把不同算子放到不同 device，典型形式是 pipeline。Intra-op parallelism 切分单个算子，典型形式是 tensor parallel。

Inter-op 与 Intra-op

计算图分区后，边上的 Tensor 可能从 replicated 变成 sharded，也可能沿另一维重新分片。编译器需要插入 AllGather、ReduceScatter、AllReduce 或 AllToAll 完成 reshard。两个局部最优分区之间若需要昂贵 reshard，整图性能仍可能很差。

Tensor parallel 常让 layer norm、dropout 等操作的 activation 在每个 rank 重复保存。Sequence Parallelism 把这些操作沿 sequence 维切分，减少 activation memory，并在进入需要不同布局的算子前执行 AllGather 或 ReduceScatter。

它与 tensor parallel 通常使用同一组 rank。通信量未必减少，但每 rank activation 占用降低，适合长序列训练。

上面的 Sequence Parallelism 主要切分 layer norm、dropout 等逐元素操作，attention 仍可能需要重新收集序列。若希望 attention 本身也保持 sequence shard，可以让每个 rank 固定保存一段 query，再逐步取得其余位置的 key 与 value。

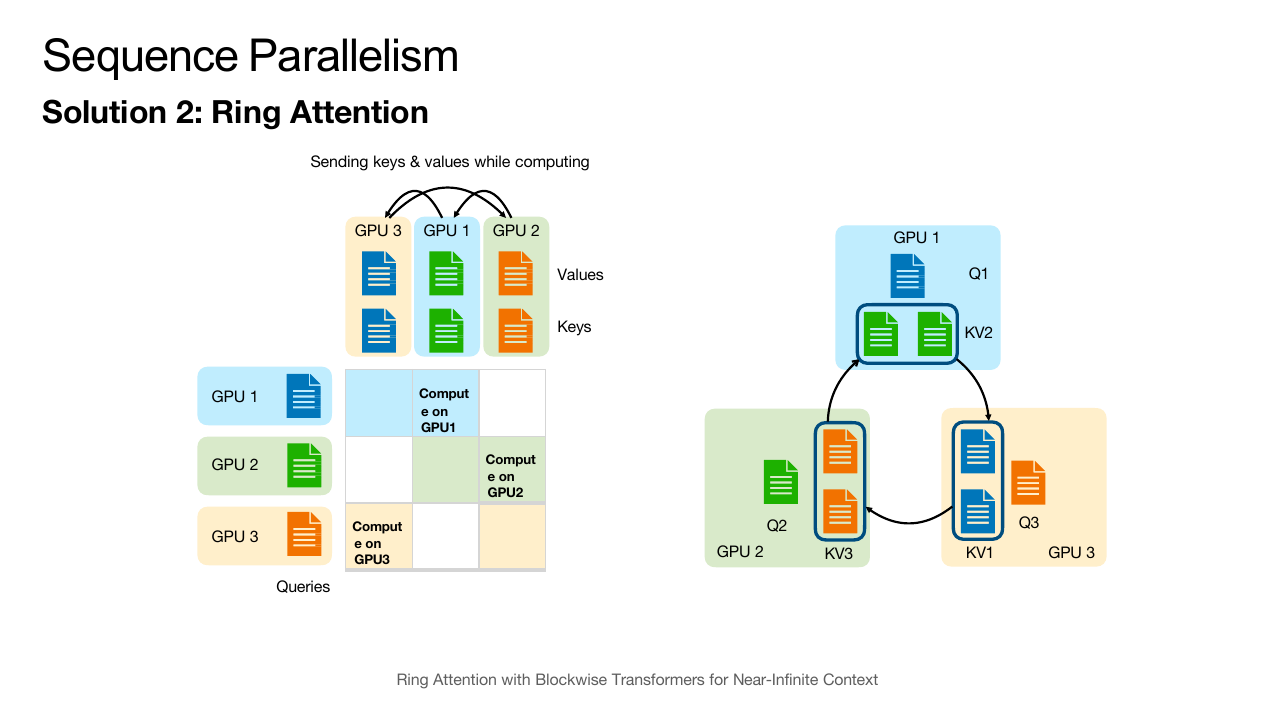

标准 attention 需要构造长度为 $S$ 的 query 与 key 交互，计算量和 score matrix 都随 $S^2$ 增长。Ring Attention 沿 sequence 维切分 Q、K、V，每个 rank 保留一段 query，并让 K/V block 沿 ring 轮转。

Ring Attention

每轮计算当前本地 Q 与收到的 K/V block，使用 online softmax 合并局部结果。轮转一圈后，每个 query 都见过完整 sequence。通信能与 block attention 计算重叠时，长序列可以扩展到多设备；网络太慢时，K/V 轮转会成为瓶颈。

Causal mask 允许跳过部分无效 block，但各 rank 的工作量可能因此不均衡，需要重新排列 block 或使用 load-balanced ring。

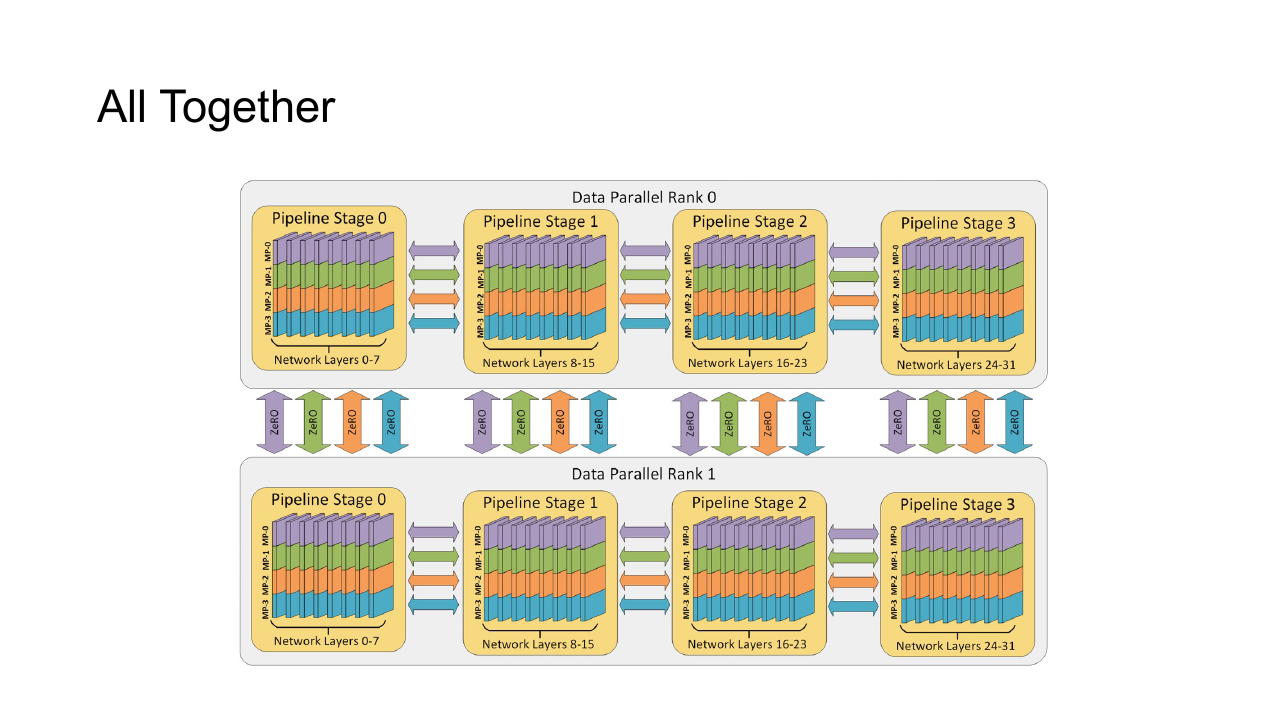

多维并行

大模型训练常同时使用多个维度：

  • Data Parallelism 复制模型并切 batch。
  • FSDP 分片数据并行副本中的状态。
  • Tensor Parallelism 切单层矩阵。
  • Pipeline Parallelism 切连续层。
  • Sequence Parallelism 切 activation 的序列维。
  • Expert Parallelism 在 Mixture-of-Experts 中切 experts，并通过 AllToAll 路由 token。

总 world size 是各并行维度乘积。每个维度建立自己的 process group，collective 只能在对应 group 内执行。rank mapping 应让通信最频繁的 tensor parallel 尽量留在节点内，较能容忍延迟的数据并行再跨节点。

分布式训练中的通信瓶颈

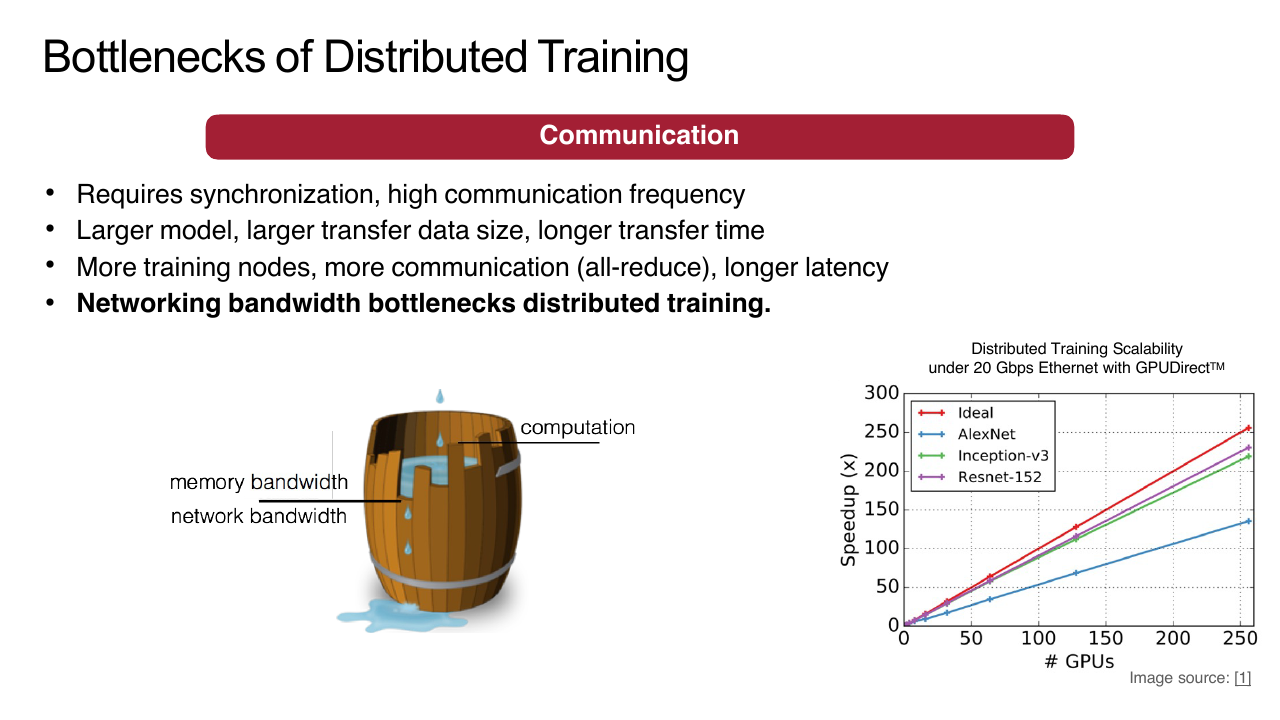

并行方案的收益取决于计算与通信之比。Tensor parallel 几乎每层都通信，对 latency 很敏感；pipeline 主要传 activation 和 gradient，频率较低但容易产生 bubble；FSDP 频繁 AllGather 参数，对带宽和预取策略要求较高。

常见优化包括：

  • 使用通信 bucket 合并小 Tensor。
  • 提前 prefetch 下一层参数或 activation。
  • 在独立 stream 中执行 collective，并用 event 表达依赖。
  • 把通信密集 group 放在 NVLink 或同一高速网络域。
  • 使用 activation checkpointing 降低显存，以额外重算换取更大的 micro-batch。
  • 调整模型分区，使各 stage 的计算与显存接近均衡。

并行方案不能只按参数量决定。参数、activation、optimizer state、每层计算量、collective message size 和实际拓扑都会改变结果，最终还要用 profiler 检查通信与计算是否重叠。
