从零开始的自动微分

从零开始的自动微分

[!CAUTION]

本笔记仅供参考，请勿抄袭。

自动微分简要介绍

Lab 5 用 NumPy 搭一个小型自动微分框架。十二类算子各自实现前向与局部梯度，拓扑排序再把它们连成整图反传。广播后的 shape 要还原，同一节点收到的多条梯度要累计，compute() 与 gradient() 也分别返回底层数组和 Tensor。

在动手之前

自动微分 把一次计算保存成有向无环图 。Tensor 是图中的节点，节点记录数值、产生它的算子和输入节点；算子只负责自己的前向计算与局部梯度。整图反传不需要识别每一种算子，只要按逆拓扑顺序调用各节点的 gradient()。

链式法则在图中表现为梯度沿边反向传播。同一个节点可能通过多条路径影响输出，它的最终梯度等于各条路径贡献之和。反向过程中不能在第一条路径到达时就覆盖已有梯度。

广播会让前向输出拥有比输入更多的维度。反向得到的梯度必须沿广播轴求和，再 reshape 回原输入 shape。矩阵乘除了最后两维的转置规则，还可能广播前导 batch 维，同样需要做 shape 归约。

compute() 返回底层 NumPy 数组，gradient() 返回 Tensor。前者执行当前算子的数值计算，后者继续用 Tensor 运算搭建梯度图；若在 gradient() 中直接使用 NumPy，二阶导数会在该处断开。

开始动手！

Op 保存局部规则，Value 记住数值来源，task2_autodiff.py 只负责图遍历。图引擎不需要写一长串 if isinstance(op, ...)，新算子的梯度都留在各自类里。

文件结构

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

Lab5/
├── basic_operator.py
├── device.py
├── task1_operators.py
├── task2_autodiff.py
├── tensor.py
├── utils.py
├── test_task1_forward.py
├── test_task1_backward.py
├── test_task2_topo_sort.py
└── test_task2_auto_diff.py

basic_operator.py 定义 Op 和 Value；task1_operators.py 实现 Tensor 与局部运算；task2_autodiff.py 完成拓扑排序和整图反传；device.py、utils.py 保存数组后端与常用构造函数。测试分为算子前向、局部梯度、拓扑顺序和整图梯度四组。

Value 与 Op

以 $C=A+B$ 为例，结果节点 $C$ 保存相加后的数组、产生它的 EWiseAdd，以及输入节点 $A$ 和 $B$ 。继续计算 $D=C\times A$ 后，节点引用自然连成一张有向无环图。

1
2
3
4
5

class Value:
    op: Optional[Op]
    inputs: List["Value"]
    cached_data: NDArray
    grad: Optional["Value"]

用户直接创建的 Tensor 没有 op，属于叶节点。运算结果由 Tensor.make_from_op() 创建，保存输入和算子，并通过 realize_cached_data() 获得前向值。

Tensor 反向传播中的局部计算

Op.compute() 接收底层数组并完成数值计算，Op.gradient() 接收 Tensor 与上游梯度，返回各输入对应的 Tensor 梯度。前者不会继续构图，后者仍然使用 Tensor 运算。

构造计算图

Value._init() 是叶节点和运算结果共同经过的入口。若调用端没有显式传入 requires_grad，它会查看所有输入；只要有一个输入需要梯度，结果节点也参与反向。

1
2
3
4
5
6
7

if requires_grad is None:
    requires_grad = any(x.requires_grad for x in inputs)

self.op = op
self.inputs = inputs
self.cached_data = cached_data
self.requires_grad = requires_grad

叶节点由 make_const() 创建，op=None、inputs=[]，数组直接放进 cached_data。运算结果由 make_from_op() 创建，并立即调用 realize_cached_data()；数值在建图时已经算出，图中同时保留前向缓存。

若结果不需要梯度，make_from_op() 会返回 detach() 后的常量节点。数值仍然保留，指向输入与算子的图边被切断。优化器更新参数时也利用 .data 写回缓存，不把更新本身记录进计算图。

Tensor 的运算符重载只负责选算子。

1
2
3
4

def __mul__(self, other):
    if isinstance(other, Tensor):
        return EWiseMul()(self, other)
    return MulScalar(other)(self)

这样 a * b、a + 2 与 a @ b 最终都会进入 TensorOp.__call__()，由它调用当前 Tensor 类型的 make_from_op()。TensorFull 继承 Tensor 后，组合表达式自然仍然产生 TensorFull，不需要给每个算子再写一份版本。

算子的前向与梯度

每个算子由类和一个薄包装函数组成。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

class EWiseMul(TensorOp):
    def compute(self, a, b):
        return a * b

    def gradient(self, out_grad, node):
        lhs, rhs = node.inputs
        return out_grad * rhs, out_grad * lhs


def multiply(a, b):
    return EWiseMul()(a, b)

类保存局部规则，包装函数提供自然的用户接口。Tensor 的 __mul__、__add__ 等魔术方法也只调用这些包装函数，不重复实现计算。

一个算子需要接通下面几处。

  1. 写 compute()，先让前向对拍通过。
  2. 写 gradient()，确认返回值数量与输入数量一致。
  3. 处理广播和批量维，确保梯度恢复到原输入形状。
  4. 增加包装函数与 Tensor 运算符入口。
  5. 用中心差分检查局部梯度，再接进复合计算图。

gradient_as_tuple() 把单个 Tensor、list 和 tuple 统一成 tuple。图引擎因而可以始终按输入顺序迭代，不必为一元与多元算子分两套逻辑。当前 compute_gradient_of_variables() 仍然直接判断返回值类型。

矩阵乘 $Z=XY$ 的局部梯度为

$$ \mathrm{d}X=\mathrm{d}Z Y^\mathsf{T} $$ $$ \mathrm{d}Y=X^\mathsf{T}\mathrm{d}Z $$

二维输入可以直接套用。批量矩阵乘还会广播前导维，结果梯度需要归约回输入原形状。

广播后的梯度

广播让一个输入元素影响多个输出位置，反向时必须把这些路径的梯度相加。_sum_to_shape() 先消去多出的前导维，再沿原形状中长度为 1 的轴求和。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

def _sum_to_shape(tensor, shape):
    while len(tensor.shape) > len(shape):
        tensor = summation(tensor, axes=(0,))

    axes = tuple(
        i for i, (src, dst) in enumerate(zip(tensor.shape, shape))
        if dst == 1 and src != 1
    )
    if axes:
        tensor = summation(tensor, axes=axes).reshape(shape)
    return tensor

例如形状 $(3,1)$ 广播到 $(2,3,4)$ 后，反向需要沿新增的第 0 维和原来为 1 的末维归约。只比较元素总数无法判断该沿哪些轴求和。

以批量矩阵乘为例，np.matmul 会自动广播前导 batch 维。

1
2
3
4
5
6
7
8

grad_a = _sum_to_shape(
    matmul(out_grad, transpose(b)),
    a.shape,
)
grad_b = _sum_to_shape(
    matmul(transpose(a), out_grad),
    b.shape,
)

transpose() 默认交换最后两维，正好保留 batch 维。算出局部梯度后再调用 _sum_to_shape()，将广播产生的维度归约掉。若先假定输入都是二维矩阵，普通测试会通过，一遇到 batched matmul 就会多出几维梯度。

求和算子的梯度走相反方向。前向删除了哪些轴，反向先用 reshape 补回长度为 1 的维度，再广播到输入形状。转置的梯度使用逆置换，reshape 的梯度恢复原 shape。这些操作本身没有复杂公式，真正容易错的是元数据变换。

例如对 shape 为 $(2,3,4)$ 的输入沿轴 1 求和，输出 shape 是 $(2,4)$ 。反向先把上游梯度 reshape 为 $(2,1,4)$ ，再 broadcast 到 $(2,3,4)$ 。少掉中间的长度 1 维后，NumPy 可能仍允许广播，却会沿错误的轴复制。

拓扑排序

反向传播要求一个节点的所有下游贡献先到齐，再计算它对输入的梯度。topo_sort_dfs() 使用后序 DFS：先访问全部输入，最后把当前节点加入列表。

1
2
3
4
5
6

def topo_sort_dfs(node, visited, topo_order):
    visited.add(node)
    for input_node in node.inputs:
        if input_node not in visited:
            topo_sort_dfs(input_node, visited, topo_order)
    topo_order.append(node)

这个列表从叶节点排到输出，反向传播时倒序遍历。visited 不能省略，同一个 Tensor 可能被多条支路引用；重复加入拓扑序会让它的梯度再次向前传播。

节点按对象身份放进 visited。两个内容都为 [1, 2, 3] 的 Tensor 仍是两个独立变量，不能因为数值相同而合并；反过来，同一个对象在表达式里出现三次，也只能在拓扑序中出现一次。

梯度累计

在

$$ y=x^2+x $$

表达式中的变量 $x$ 同时经过两条路径到达输出。图引擎不能在每条路径上直接覆盖 x.grad，而是先为每个节点收集所有上游贡献。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

node_to_output_grads_list[output_tensor] = [out_grad]

for node in reversed(find_topo_sort([output_tensor])):
    node.grad = sum(node_to_output_grads_list[node])
    if node.op is None:
        continue

    input_grads = node.op.gradient(node.grad, node)
    for input_node, input_grad in zip(node.inputs, input_grads):
        node_to_output_grads_list.setdefault(input_node, []).append(input_grad)

轮到一个节点时，它的所有下游已经处理完，可以先求和，再调用局部 gradient()。叶节点不再向前传播，但累计结果仍保存在 .grad，供优化器读取。

sum(node_to_output_grads_list[node]) 会从整数 0 开始与 Tensor 相加，因此 Tensor 的 __radd__ 也必须工作。另一种写法是取列表第一项，再对剩余项逐个相加；这样不依赖 0 + tensor 的约定。

标量损失的初始梯度是 1。输出不是标量时，调用者传入与输出同形状的 out_grad，它表示要计算的 vector-Jacobian product。

TensorFull.backward() 在没有收到 out_grad 时创建与输出同 shape 的全一 Tensor。对于标量，这就是熟悉的 1；对于向量，相当于先对所有元素求和再反传。若只想查看向量中某一项对输入的影响，需要显式传入 one-hot 形式的上游梯度。

用共享节点测试

用

$$ z=(x y+x)(x-y) $$

左侧括号中的 $x$ 有两条局部贡献，整个左括号又与右括号共同影响输出。反向时，两个括号节点先收到输出梯度，随后 $x$ 汇总三条路径。这张共享图可以同时检查拓扑顺序与梯度累计。

调试时可以打印节点的 op、shape 和贡献列表长度，不必直接打印整块数组。若某个节点本应收到两项却只有一项，问题在图连接；贡献数量正确但值不对，再回到局部 gradient()。

接口细节

  • 一个算子有几个输入，gradient() 就必须返回几个对应梯度。单输入算子也要保持返回协议一致。
  • axes=None、单个整数和 tuple 的行为要统一，否则 Summation 在前向和反向会解释出不同维度。
  • 缓存前向值能避免重复计算，也意味着原地修改输入会让缓存失效。框架尚未定义版本计数时，应避免对参与构图的数组做原地写入。

ReLU 的梯度写成 out_grad * (a > 0) 时，比较表达式由 NumPy 立即得到布尔数组，再被包装成不需要梯度的常量。指数与对数的梯度则继续使用 Tensor 运算，例如 out_grad * exp(a)。

成品代码

最终实现由 basic_operator.py、device.py、task1_operators.py、task2_autodiff.py 与 tensor.py 组成，完整代码见 Lab 5 源码 。测试文件与模块一一对应，局部算子错误不会被整图测试的长调用链掩盖。

Tensor.backward() 是最终入口。它创建输出梯度，将图交给 compute_gradient_of_variables()，再把累计结果写回各节点的 grad。新算子只要实现 compute() 和 gradient()，无需修改图遍历代码。

测试结果

测试先比较各算子的 NumPy 前向值，再用中心差分检查局部梯度

$$ \frac{\partial f}{\partial x_i} \approx \frac{f(x+\varepsilon e_i)-f(x-\varepsilon e_i)}{2\varepsilon} $$

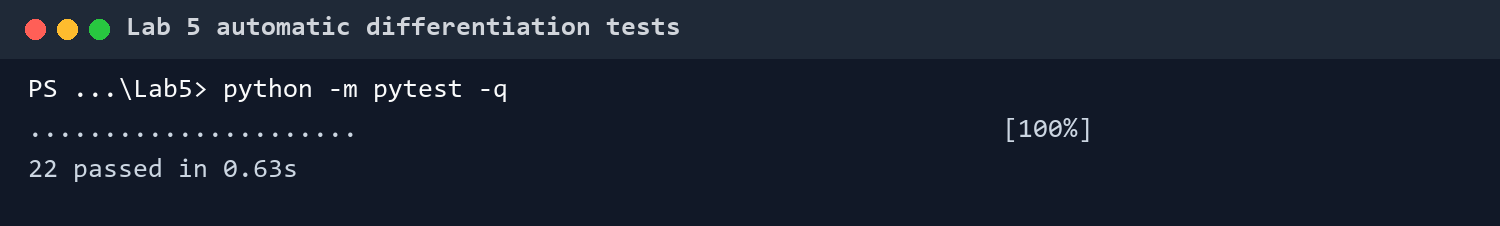

随后再检查拓扑顺序、共享节点和整图梯度。当前 22 项测试全部通过。

1

python -m pytest -q

中心差分的 $\varepsilon$ 不能无限减小：过大时截断误差明显，过小时浮点舍入会淹没差值。
